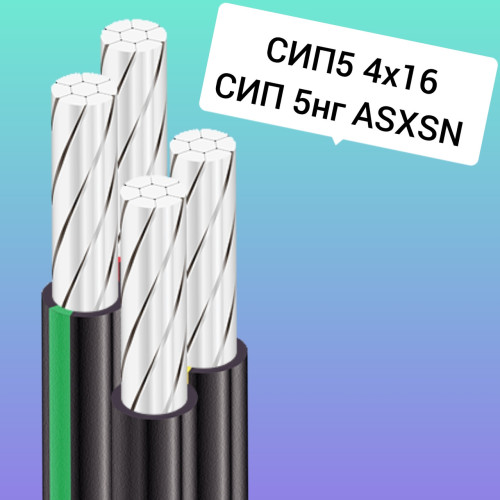

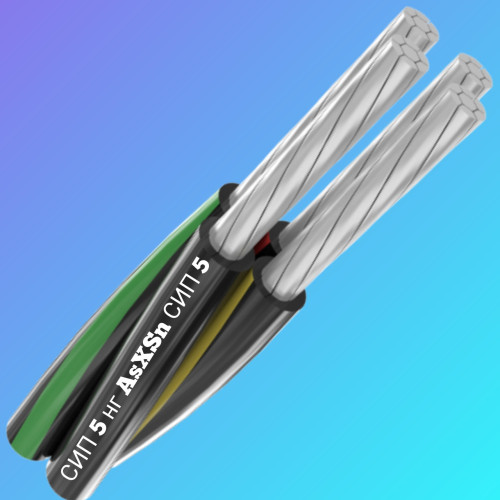

СІП 5 4х16 ASXSN 4х16 СІП 5 нг 4х16 ПРОВІД - КАБЕЛЬ
| Виробник: | Україна ТБ |
| Модель: | 568657343 |
| Наявність: | В наявності |
-
5.00 грн.
- 5000 або більше 4.00 грн.
СИП 5 нг 4х16 AsXSn 4*16 СІП 5 4*16 СІП 5 4х16 Кабелі СІП 5 4*16 Провід СІП 5 4х16
Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння
Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови
ТУ У 27.3-00214534-074:2013
Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокирующими матеріалами
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці
| СИП 5 нг для символів 4х16 AsXSn 4*16 ТУ У 27.3-00214534-074:2013 |
|
| Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | |

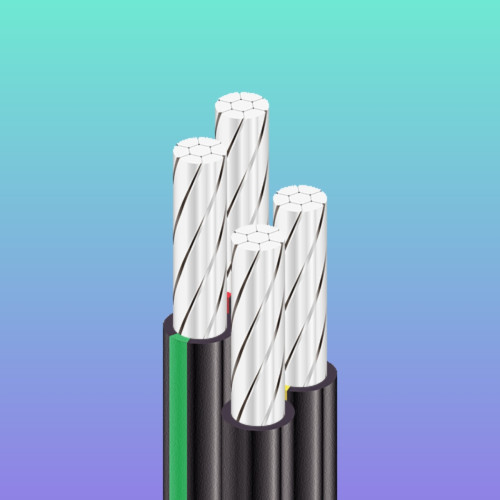

| КОНСТРУКЦІЯ: | |
| 1 | Алюмінієва багатодротяна струмопровідна жила ущільнена |
| 2 | Ізоляція з полімерної композиції, що не розповсюджує горіння |
| СИП 5 нг 4х16 AsXSn 4*16 ТУ У 27.3-00214534-074:2013 |
||||||||
| Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 16 | ||||||
| Товщина фазної ізоляції | мм | 1.4 | ||||||
| Допустимі струмові навантаження * | ||||||||
| • довгостроково | А | 100 | ||||||
| • при короткому замиканні (не більше 1 с) | кА | 1.5 | ||||||
| Максимально допустима температура жили | ||||||||
| • довгостроково | ° З | +90 | ||||||
| • при короткому замиканні (не більше 5 с) | ° З | +250 | ||||||
| Діапазон робочих температур | ° З | -60 . . . +50 | ||||||
| Допустима температура прокладки (монтажу), не менше | ° З | -20 | ||||||
| Мінімальний радіус вигину при прокладці | мм | 181 | ||||||
| Розрахунковий зовнішній діаметр (довідково) ** | мм | 18.1 | ||||||
| Маса (орієнтовно) | кг/км | 280 | ||||||
| Розрахункова будівельна довжина і маса брутто при поставці на барабанах | м, т |
|
||||||
|
Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ . |
||
| При замовленні будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||
| ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % |
1.ФАЗНА СТРУМОПРОВІДНА ЖИЛА - алюмінієва багатодротяна ущільнена круглої форми.
2.ІЗОЛЯЦІЯ - композиція светостабілізірованного зшитого поліетилену не поширює горіння
| Число і номінальний переріз жил, мм2 | Зовнішній діаметр проводу, мм | Номінальна товщина ізоляції,мм | Маса проводу, кг/км (орієнтовно) | Мінім-ний радіус вигину при прокладці, мм | Тривало допустиме струмове навантаження *, А | Допустиме струмове навантаження при односекундном короткому замиканні*, кА |
| 4х16 | 17,6 | 1,3 | 270 | 176 | 100 | 1,5 |
| 4х25 | 20,8 | 1,3 | 390 | 208 | 130 | 2,3 |
| 4х35 | 23,2 | 1,3 | 510 | 232 | 160 | 3,2 |
| 4х50 | 26,6 | 1,5 | 680 | 266 | 195 | 4,6 |
| * Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||||||
#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена
| Default | |
| вага кабеля в одному метрі | 0,28 кг |
| ГОСТ | ГОСТ Р 52373-2005 |
| ГОСТ СІП5 | ГОСТ Р 52373-2005 |
| ДСТУ СІП3 | ДСТУ 4743:2007 |
| ДСТУ СІП4 | ДСТУ 4743:2007 |
| ДСТУ СІП5 | ДСТУ 4743:2007 |
| ДСТУ СІП5нг AsXSn | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ СІПн-3 | ДСТУ 4743:2007 |
| Електрична напруга | 400 - 600 - 1000 вольт |
| зовнішній діаметр кабелю з оболонкою | 18 мм |
| кількість жил | 4 |
| Кількість жил у загальному кабелі | Від 7 до 37 жил (залежно від маркорозміру кабелю). |
| Конструктивні елементи кабелю: | 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається |
| Конструкція струмопровідної жили (на кожну фазу) | Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили). |
| січення кабеля | 16 мм2 квадратних |
| січеня жили | 16 мм2 |
| Т У У | ТУ У 27.3-00214534-074:2013 Дріт самонесні із ізоляцією з полімерної композиції, що не розповсюджують горіння |
| тип кабелю | самонесучий алюмінієвий провід |
| ТУ СІП 4 | ТУ У 31.3-00214534-014-2002 |
| ТУ СІП 5 | ТУ У 31.3-00214534-014-2002 |
| ТУ СІП3 | ТУ У 27.3-00214534-066:2013 |
| ТУ СІП5нг AsXSn | ТУ У 27.3-00214534-074:2013 |
| ТУ СІПн-3 | ТУ У 27.3-00214534-066:2013 |
| Ізоляція | Ізоляція з полімерної композиції, що не поширює горіння |
| Жила | ФАЗНА СТРУМОПРОВІДНА ЖИЛА - алюмінієва багатодротяна ущільнена круглої форми. |
| Застосування | для прокладання: • повітряних ліній електропередачі (ВЛ) на напругу до 0,6/1 кВ• відгалуження до введення в житлові будинки та господарські прибудови |
| Матеріал кабелю | Ізоляція з полімерної композиції, що не поширює горіння |
| Найменування | AsXSn 4*16 |
| Покриття кабелю | Ізоляція з полімерної композиції, що не поширює горіння |
| СІП 5 | 4*16 |
| товщина фазної ізоляції | 1,4 мм |
| алюмінієвий провід | сип 5 4*16 |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 18 |
| Кількість жив | 4 |
| Колір | чорний, червоний, синій, красний, жовтий |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 181 |
| Мінімальний радіус вигину (мм) | 174 мм |
| Максимальна робоча температура | 50 |
| Маса | 0.28 |
| Матеріал ізоляції | Пластмас |
| Матеріал оболонки | Самозагасаючий поліетилен |
| Матеріал струмопровідної жили | алюміній |
| Напрямок скручування | Права |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 100 |
| Перетин жили | 16 |
| провід | сип 5 4*16 |
| сип кабель | 4х16 |
| Скрутка жил | чотири ізольованих жил кабелю скручені разом в один загальний джгут |
| Термін служби | 25 |
| Термоізоляція | Поліетилен |
| Тип дроту | Монтажний |
| Тип зовнішньої оболонки | Знижена горючість |
| токове навантаження | 100 А |
| Упаковка | Барабан |
| Форма перерізу | Кругла |
