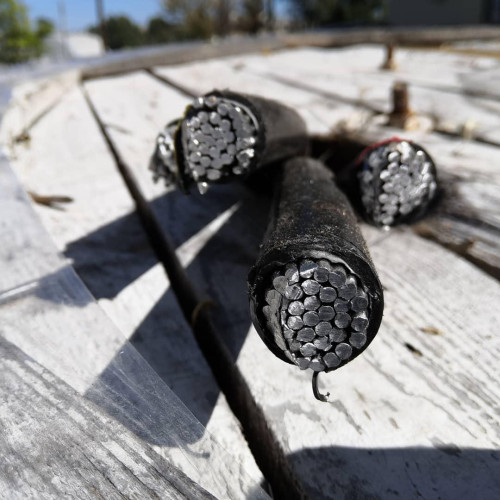

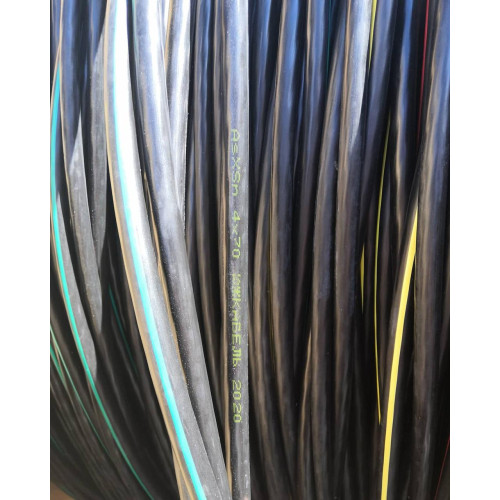

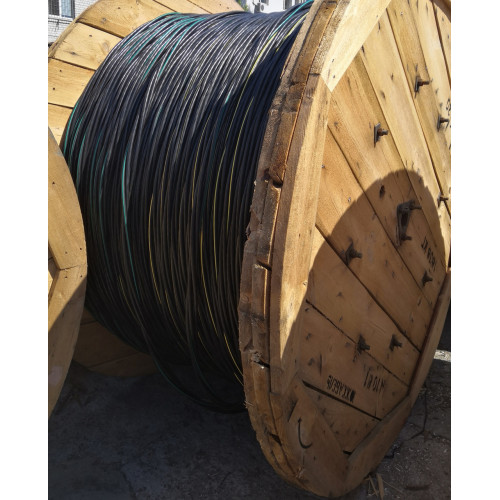

СІП 4х70
| Виробник: | Східпромпостач |
| Модель: | 165239396 |
| Наявність: | В наявності |
-
5.00 грн.
- 5000 або більше 4.00 грн.
СІП-4 4x70 СІП 4х70 СІП 4*70 Кабель СІП 4х70 Провід СІП 4*70
ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену
Застосовуються для прокладання:
• повітряних ліній електропередавання (ВЛ) на напругу до 0,6/1 кВ
• відгалуження до введення в житлові будинки та господарські прибудови
| СІП-4 4x70 ТУ У 31.3-00214534-014-2002 |
|
| Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену | |

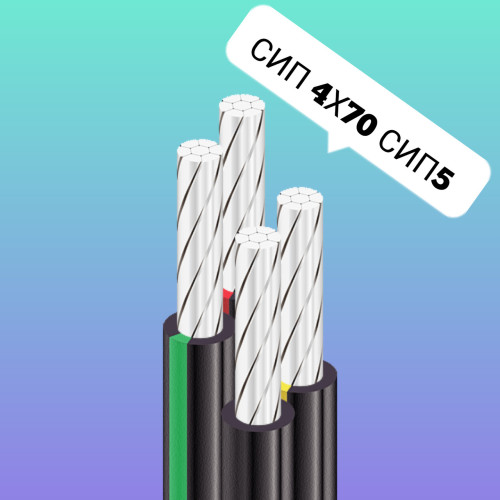

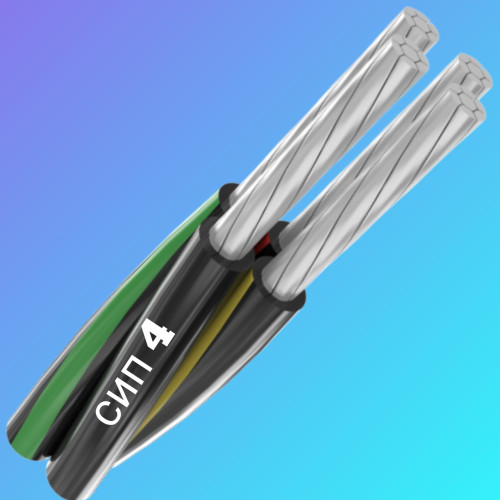

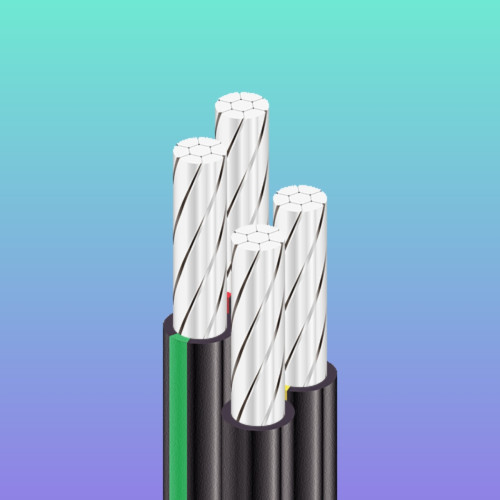

| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва багатодротова ущільнена струмопровідна жила |
| 2 | Ізоляція зі світлостабілізованого термопластичного поліетилену |
| СІП-4 4x70 ТУ У 31.3-00214534-014-2002 |
||||||||
| Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену | ||||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||||
| Номінальна напруга | кВ | 0.6 / 1 | ||||||
| Число і номінальний переріз фазних струмопровідних жил | мм 2 | 4 x 70 | ||||||
| Товщина фазної ізоляції | мм | 1.8 | ||||||
| Допустимі токові навантаження * | ||||||||
| • тривало | А | 180 | ||||||
| • за короткого замикання (не більш ніж 1 с) | кА | 4.5 | ||||||
| Максимально допустима температура жили | ||||||||
| • тривало | ° С | +70 | ||||||
| • у разі короткого замикання (не більш ніж 5 с) | ° С | +135 | ||||||
| Діапазон робочих температур | ° С | -60 . . . +50 | ||||||
| Допустима температура прокладання (монтажу), не менш ніж | ° С | -20 | ||||||
| Мінімальний радіус вигину під час прокладання | мм | 319 | ||||||
| Розрахунковий зовнішній діаметр (праворуч) ** | мм | 31.9 | ||||||
| Маса (орієнтовно) | кг/км | 980 | ||||||
| Розрахункова будівельна довжина та маса брутто під час постачання на барабанах | м, т |
|
||||||
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для таких умов: температура довкілля плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
1.ФАЗНА ТОКОПРОВОДІТЯ ЖИЛА — алюмінієва багатодротова ущільнена круглої форми.
2.ІЗОЛЯЦІЯ — композиція світлостабілізованого термопластичного поліетилену
| Число та номінальний переріз жил, мм2 | Зовнішній діаметр дроту, мм | Номінальна товщина ізоляції, мм | Маса дроту, кг/км (орієнтовно) | Мінімаль-тний радіус вигину під час прокладання, мм | Тривало допустиме струмове навантаження*, А | Допустиме струмове навантаження за односекундного короткого замикання*, кА |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| * Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2 | ||||||
#СІП2Х16 #СІП2Х25 #СІП4Х16 #СІП4Х25 #СІП4Х35 #СІП4Х50 #СІП4Х70 #СІП4Х95 #СІП4Х120 #СІП5_2Х16 #СІП5_2Х25 #СІП5_4Х16 #СІП5_4Х25 #СІП5_4Х35 #СІП5_4Х50 #СІП5_4Х70 #СІП5_4Х95 #СІП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесмувальний_провід #самонесмувальний_нігорючий_провід #купити_дріт #купити_сип_провід #повітряний дріт #сип_провод_цена
| Default | |
| Застосування | Для прокладання повітряних ліній 1кВт |
| Найменування | СІП чотири жили на сімдесят квадрат |
| Гарантійний термін | 36 |
| Зовнішній діаметр | 31 |
| Кількість жив | 4 |
| Кабель сип 4х70 | алюмінієвий |
| Колір ізоляції | Чорний |
| Конструкція кабелю | Жорстка |
| Мінімальна робоча температура | -50 |
| Мінімальний радіус вигину | 319 |
| Максимальна робоча температура | 50 |
| Маса | 0.98 |
| Матеріал ізоляції | Пластмас |
| Матеріал оболонки | Пластмас |
| Матеріал струмопровідної жили | Алюміній |
| Наявність ізоляції | Так |
| Номінальна робоча напруга | 1000 |
| Номінальне струмове навантаження, не більше | 180 |
| Перетин жили | 70 |
| провід сип 4х70 | для повітряних ліній електропередач |
| сип 4 4х70 | чотирижильний |
| сип 4*70 | ЛЕП |
| сип 4х70 | світлостабілізованого термопластичного поліетилену |
| сип кабель 4х70 | повітряний |
| сип4*70 | 0,6/1 кВт |
| Скрутка жив | Так |
| Термін служби | 25 |
| Термоізоляція | Поліетилен |
| Тип дроту | Монтажний |
| Тип зовнішньої оболонки | Світлотермостійка |

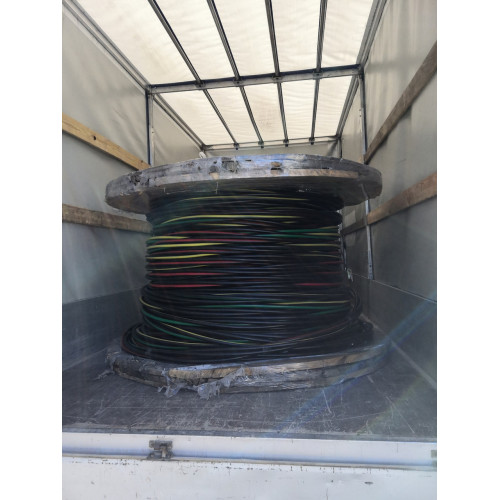

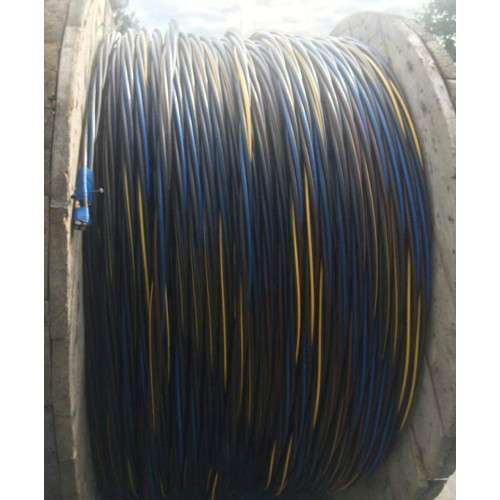

| Упаковка | Котушка |
| Форма перерізу | Кругла |
