АПвБбШп 1x240-1кВ Кабель 240 мм2 Силовой кабель 240 квадрат Кабель бронированный 240 квадратов

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с изоляцией из сшитого полиэтилена, бронированные стальными оцинкованными лентами, с защитным шлангом из полиэтилена.

Кабели используются для прокладки:

• одиночной прокладкой

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

• в местах, где возможны механические воздействия на кабель, в т. ч. незначительные растягивающие усилия

Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ пленкой.

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката.

Код пожарной безопасности согласно ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

АПвБбШп 1x240-1

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с изоляцией из сшитого полиэтилена, бронированные стальными оцинкованными лентами, с защитным шлангом из полиэтилена.

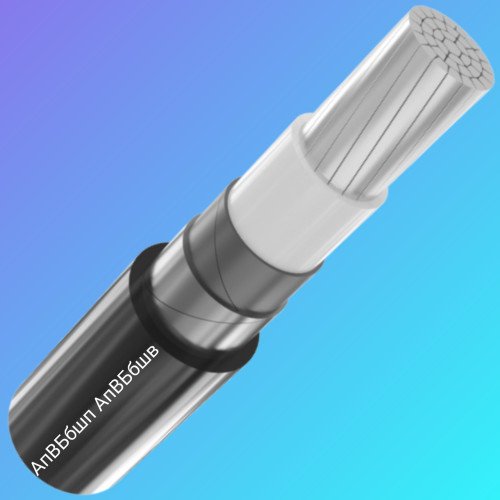

конструкция :

1 Алюминиевая многопроволочная уплотненная токопроводящая жила

2 Изоляция из сшитого полиэтилена

3. Ленточная поясная изоляция.

4 Броня из двух стальных оцинкованных лент.

5 Выпрессованный шланг из полиэтилена.

АПвБбШп 1x240-1

технические характеристики:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 1 x 240

Толщина фазной изоляции мм 1.7

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 501

• при прокладке в грунте А 403

Длительно допустимые токовые нагрузки на постоянном токе *

• при прокладке в воздухе А 636

• при прокладке в грунте А 629

Максимально допустимая температура жилы

• длительно °С +90

• в аварийном режиме °С+130

• при коротком замыкании °С+250

Диапазон рабочих температур °С -50. . . +50

Минимальный радиус изгиба при прокладке мм 310

Расчетный наружный диаметр кабеля (справочно)** мм 31

Масса кабеля (ориентировочно) кг/км 1320

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№14: 610 • 1.0

№16а: 990 • 1.6

Примечания:

При строительной длине изделия необходимо согласовывать с изготовителем.

* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °Км/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %
