АПвБбШв 5x70 Силовой кабель АПвБбШв 5*70 Кабель АПвБбШв нгд 5*70

АПвБбШв 5x70 -1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабели силовые
с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката • сухих каналах и туннелях, в условиях агрессивной среды • в местах, где возможны механические воздействия на кабель, в т.ч. растягивающие Возможное изготовление кабеля с многопроводными токопроводящими жилами Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000 Изделия этой марки отвечают требованиям:
• устойчивость к распространению пламени при одиночной прокладке

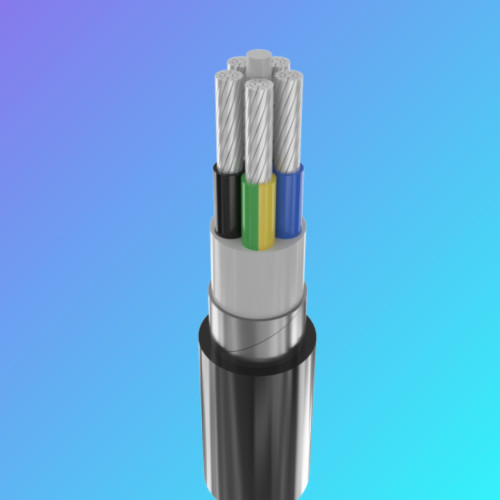

конструкция

1 Алюминиевая токопроводящая жила
2 Изоляция из сшитого полиэтилена
3 Жгут из ПВХ пластиката
4 Поясная изоляция из ПВХ пластиката
5 Броня из двух стальных оцинкованных лент
6 Выпрессованный защитный шланг из ПВХ пластиката

технические характеристики

Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 5 x 70
Толщина фазной изоляции мм 1.1
Долго допустимы токовые нагрузки на переменном токе промышленной частоты*
• при прокладке в воздухе А 188
• при прокладке в грунте А 181
Максимально допустимая температура жила
• долгосрочно °С+90
• в аварийном режиме °С+130
• при коротком замыкании °С+250
Диапазон рабочих температур С-50. . . +50
Минимальный радиус изгиба при прокладке мм 307.5
Расчетный наружный диаметр кабеля (справочно)** мм 41
Масса кабеля (ориентировочно) кг/км 1990 г.
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№16а: 570 • 1.4
№18: 660 • 1.8
№20: 1050 • 2.7
Примечания:
При заказе строительной длины изделия необходимо согласовывать с изготовителем
* Долго допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25°С, температура почвы плюс 15°С, удельное тепловое сопротивление почвы 1.2°К•м/Вт, глубина прокладки в грунте 0.7м
** Возможно отклонение наружного диаметра от расчетного до ±10%
