АПвБбШв 5x50 -1 кВ Силовой кабель АПвБбШв 5*50 Кабель АПвБбШв нгд 5*50
| Модель: | 1677703048 |
| Наличие: | В наличии |
-
5.00 грн.
- 5000 или больше 4.00 грн.
АПвБбШв 5x50 -1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабели силовиз алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката
применение
• сухих каналах и туннелях, в условиях агрессивной среды
• в местах, где возможны механические воздействия на кабель, в т. ч. растягивающие незначительные усилия
Возможно изготовление кабеля с многопроволочными токопроводящими жилами.
Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия этой марки отвечают требованиям:
• устойчивость к распространению пламени при одиночной прокладке

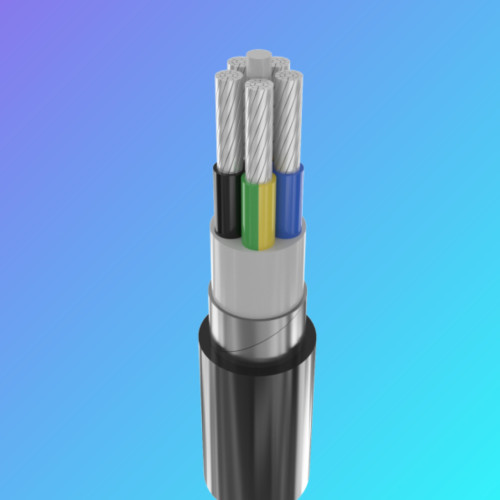

конструкция
1 Алюминиевая токопроводящая жила
2 Изоляция из сшитого полиэтилена
3 Жгут из ПВХ пластиката
4 Поясная изоляция из ПВХ пластиката
5 Броня из двух стальных оцинкованных лент
6 Выпрессованный защитный шланг из ПВХ пластиката
технические характеристики
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 5 x 50
Толщина фазной изоляции мм 1
Долго допустимы токовые нагрузки на переменном токе промышленной частоты*
• при прокладке в воздухе А 146
• при прокладке в грунте А 146
Максимально допустимая температура жила
• долгосрочно °С+90
• в аварийном режиме °С+130
• при коротком замыкании °С+250
Диапазон рабочих температур С-50. . . +50
Минимальный радиус изгиба при прокладке мм 262.5
Расчетный наружный диаметр кабеля (справочно)** мм 35
Масса кабеля (ориентировочно) кг/км 1500
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№16а: 780 • 1.4
№18: 890 • 1.8
Примечания:
При заказе строительной длины изделия необходимо согласовывать с изготовителем
* Долго допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25°С, температура почвы плюс 15°С, удельное тепловое сопротивление почвы 1.2°К•м/Вт, глубина прокладки в грунте 0.7м
** Возможно отклонение наружного диаметра от расчетного до ±10%
| Default | |
| броня | Броня из двух стальных оцинкованных лент |
| вес кабеля в одном метре | 1,5кг |
| количество жил | 5 |
| Количество жил в общем кабеле | От 7 до 37 жил (в зависимости от маркоразмера кабеля). |
| Конструктивные элементы кабеля: | 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается |
| Конструкция токопроводящей жилы (на каждую фазу) | Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы). |
| наружный диаметр кабеля в с оболочкой | 35 мм |
| поясная изоляция | Поясная изоляция из ПВХ пластиката |
| сечение жилы | 50 мм2 |
| сечение кабеля | 50 мм2 квадратных |
| Т У У | ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 |
| тип кабеля | силовой кабель с алюминиевыми жилами, изоляцией из сшитого полиэтилена и защитной оболочкой из ПВХ-пластиката |
| Электрическое напряжение | 400 - 600 - 1000 - 6000 вольт |
| Жила | алюминий |
| Изоляция | Изоляция из сшитого полиэтилена |
| Максимальна допустимая температура жилы | Максимально допустимая температура жила • долгосрочно °С+90 • в аварийном режиме °С+130 • при коротком замыкании °С+250 Диапазон рабочих температур С-50. . . +50 |
| Материал кабеля | Поясная изоляция из ПВХ пластиката |
| Материал провода | Изоляция из сшитого полиэтилена |
| Минимальный радиус изгиба (мм) | 262 мм |
| Применение | применение • сухих каналах и туннелях, в условиях агрессивной среды • в местах, где возможны механические воздействия на кабель, в т. ч. растягивающие незначительные усилия |
| Скрутка жил | пять изолированных жил кабеля скручены вместе в один общий жгут |
| токовая нагрузка | 146 А в землі |
| толщина фазной изоляции | 1 мм |
| Упаковка | Барабан |
| Цвет | черны |
