АПвЭгаПу 10 кВ 1х240/50 – полное описание и технические характеристики

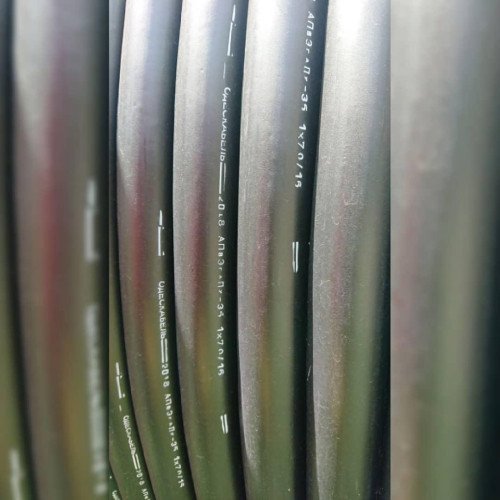

АПвЭгаПу 10 кВ 1х240/50

Бренд:	Украина ТД
Модель:	1456440915
Наличие:	В наличии

5.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

АПвЭгаПу-10 1x240/25, АПвЭгаПу-10 1x240/35, АПвЭгаПу-10 1x240/50, АПвЭгаПу-10 1x240/70, АПвЭгаПу-10 1x240/95, АПвЭгаПу-15 1x240/25, АПвЭгаПу-15 1x240/35, АПвЭгаПу-15 1x240/50, АПвЭгаПу-15 1x240/70, АПвЭгаПу-15 1x240/95, АПвЭгаПу-20 1x240/25, АПвЭгаПу-20 1x240/35, АПвЭгаПу-20 1x240/50, АПвЭгаПу-20 1x240/70, АПвЭгаПу-20 1x240/95, АПвЭгаПу-35 1x240/25, АПвЭгаПу-35 1x240/35, АПвЭгаПу-35 1x240/50, АПвЭгаПу-35 1x240/70, АПвЭгаПу-35 1x240/95, АПвЭгаПу-10 3x240/25, АПвЭгаПу-10 3x240/35, АПвЭгаПу-10 3x240/50, АПвЭгаПу-10 3x240/70, АПвЭгаПу-10 3x240/95, АПвЭгаПу-15 3x240/25, АПвЭгаПу-15 3x240/35, АПвЭгаПу-15 3x240/50, АПвЭгаПу-15 3x240/70, АПвЭгаПу-15 3x240/95, АПвЭгаПу-20 3x240/25, АПвЭгаПу-20 3x240/35, АПвЭгаПу-20 3x240/50, АПвЭгаПу-20 3x240/70, АПвЭгаПу-20 3x240/95, АПвЭгаПу-35 3x240/25, АПвЭгаПу-35 3x240/35, АПвЭгаПу-35 3x240/50, АПвЭгаПу-35 3x240/70, АПвЭгаПу-35 3x240/95.

АПвЭгаПу-10 1x240

ТУ У 31.3-00214534-017-2003

Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена

Кабелю этой марки соответствуют аналоги иностранного производства:

АПвПу2г (RU)

Технические требования к кабелям соответствуют IEC 60502-2

Кабели применяются для прокладки:

• в земле (траншеях)

• в сырых, частично затапливаемых помещениях

• в грунтах с повышенной влажностью

• в несудоходных водоемах

• на сложных участках трасс, в соответствии с ЕТУ

• в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты

Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке

Возможно изготовление кабеля с однопроволочной токопроводящей жилой

Возможно изготовление кабеля с герметизированной токопроводящей жилой

АПвЭгаПу-10 1x240

ТУ У 31.3-00214534-017-2003

КОНСТРУКЦИЯ:

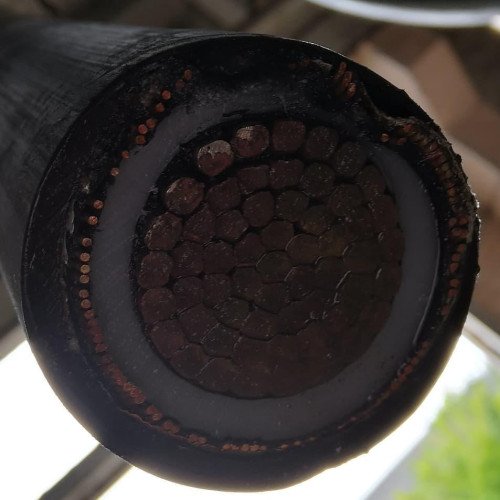

1 Алюминиевая многопроволочная уплотненная токопроводящая жила

2 Внутренний экструдированный полупроводящий слой

3 Изоляция из сшитого полиэтилена

4 Внешний экструдированный полупроводящий слой

5 Слой обмотки полупроводящей водонабухающей лентой

6 Медный экран

7 Слой обмотки полупроводящей водонабухающей лентой

8 Алюмополимерная лента

9 Усиленная наружная оболочка из полиэтилена

АПвЭгаПу-10 1x240

ТУ У 31.3-00214534-017-2003

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 10

Максимальное напряжение кВ 12

Число и номинальное сечение токопроводящих жил мм 2 1 x 240

Толщина изоляции мм 3.4

Минимальное сечение экрана мм 2 25

Допустимый ток короткого замыкания по экрану минимального сечения кА 5.1

Максимально допустимый ток короткого замыкания по токопроводящей жиле кА 22.7

Длительно допустимые токовые нагрузки *

• при прокладке треугольником в воздухе А 502

• при прокладке плоскостью в воздухе А 593

• при прокладке треугольником в грунте А 367

• при прокладке плоскостью в грунте А 373

Уровень частичных разрядов при номинальном напряжении, не более пКл 6

Максимально допустимая температура жилы

• длительно ° С +90

• в аварийном режиме ° С +130

• при коротком замыкании ° С +250

Диапазон рабочих температур ° С -60 . . . +50

Минимальный радиус изгиба при прокладке мм 640

Расчетный наружный диаметр кабеля (справочно) ** мм 40

Масса кабеля (ориентировочно) кг/км 1540

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 18аУД-40: 1062 • 2.2

№ 22УД-60: 1093 • 2.6

№ 20аУД-60: 1244 • 2.6

Число и номиналь-ное сечение жил, мм2	Номиналь-ное сечение экрана,* мм2	Наружный диаметр кабеля, мм	Номиналь-ная толщина изоляции	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке	Допустимые токовые нагрузки *, А
						Допустимые токовые нагрузки *, А
						при прокладке на воздухе		при прокладке в земле
						треуг.	в плоск.	треуг.	в плоск.
1x70	16	29	3,4	840	580	219	265	220	229
1x70	25	29	3,4	920	580	219	265	220	229
1x70	35	29	3,4	1020	580	219	265	220	229
1x70	50	30	3,4	1140	600	219	265	220	229
1x95	16	30	3,4	940	600	266	321	263	273
1x95	25	30	3,4	1030	600	266	321	263	273
1x95	35	31	3,4	1130	620	266	321	263	273
1x95	50	31	3,4	1250	620	266	321	263	273
1x120	16	32	3,4	1040	640	307	371	299	311
1x120	25	32	3,4	1120	640	307	371	299	311
1x120	35	32	3,4	1220	640	307	371	299	311
1x120	50	32	3,4	1340	640	307	371	299	311
1x150	25	34	3,4	1240	680	348	417	334	345
1x150	35	34	3,4	1340	680	348	417	334	345
1x150	50	34	3,4	1460	680	348	417	334	345
1x185	25	35	3,4	1380	700	402	480	379	390
1x185	35	35	3,4	1480	700	402	480	379	390
1x185	50	35	3,4	1600	700	402	480	379	390
1x240	25	37	3,4	1590	740	471	561	438	449
1x240	35	38	3,4	1690	760	471	561	438	449
1x240	50	38	3,4	1810	760	471	561	438	449
1x300	25	40	3,4	1800	800	541	641	494	504
1x300	35	40	3,4	1900	800	541	641	494	504
1x300	50	40	3,4	2020	800	541	641	494	504
1x400	35	43	3,4	2200	860	630	732	562	562
1x400	50	43	3,4	2320	860	630	732	562	562
1x500	35	46	3,4	2550	920	733	844	640	634
1x500	50	46	3,4	2670	920	733	844	640	634
1x625	35	50	3,4	3080	1000	845	963	723	710
1x625	50	50	3,4	3200	1000	845	963	723	710
1x800	35	54	3,4	3690	1080	969	1092	810	788
1x800	50	54	3,4	3810	1080	969	1092	810	788

Число и номинальное сечение жил, мм2	Номинальное сечение экрана,* мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке	Допустимые токовые нагрузки *, А
						Допустимые токовые нагрузки *, А
						при прокладке на воздухе	при прокладке в земле
						при прокладке на воздухе	при прокладке в земле
3x70	16	55	3,4	3150	825	201	202
3x70	25	55	3,4	3200	825	201	202
3x70	35	56	3,4	3320	840	201	202
3x70	50	57	3,4	3510	855	201	202
3x95	16	59	3,4	3690	885	245	242
3x95	25	59	3,4	3730	885	245	242
3x95	35	60	3,4	3820	900	245	242
3x95	50	60	3,4	4010	900	245	242
3x120	16	62	3,4	4100	930	282	275
3x120	25	62	3,4	4130	930	282	275
3x120	35	62	3,4	4220	930	282	275
3x120	50	63	3,4	4410	945	282	275
3x150	25	66	3,4	4670	990	320	307
3x150	35	66	3,4	4770	990	320	307
3x150	50	67	3,4	4970	1005	320	307
3x185	25	69	3,4	5240	1035	370	349
3x185	35	69	3,4	5340	1035	370	349
3x185	50	70	3,4	5530	1050	370	349
3x240	25	74	3,4	6170	1110	433	403
3x240	35	74	3,4	6280	1110	433	403
3x240	50	75	3,4	6470	1125	433	403

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

:При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура жилы 90 °С, температура воздуха 30 °С, температура грунта 20 °С, удельное тепловое сопротивление грунта 1.5 °К•м/Вт, глубина прокладки в грунте 0.8 м, при прокладке в плоскости расстояние между кабелями в свету равно диаметру кабеля, при прокладке треугольником кабели проложены вплотную, экраны заземлены на обоих концах линии** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Default
Гарантийный срок	36
Конструкция кабеля	Жесткая
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
Упаковка	Катушка
Цвет изоляции	Черный
