Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена Кабелю этой марки соответствуют аналоги иностранного производства: АПвПу2г (RU) Технические требования к кабелям соответствуют IEC 60502-2 Кабели применяются для прокладки: • в земле (траншеях) • в сырых, частично затапливаемых помещениях • в грунтах с повышенной влажностью • в несудоходных водоемах • на сложных участках трасс, в соответствии с ЕТУ • в воздухе, в т. ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке Возможно изготовление кабеля с однопроволочной токопроводящей жилой Возможно изготовление кабеля с герметизированной токопроводящей жилой
АПвЭгаПу-10 1x35 ТУ У 31.3-00214534-017-2003 Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена

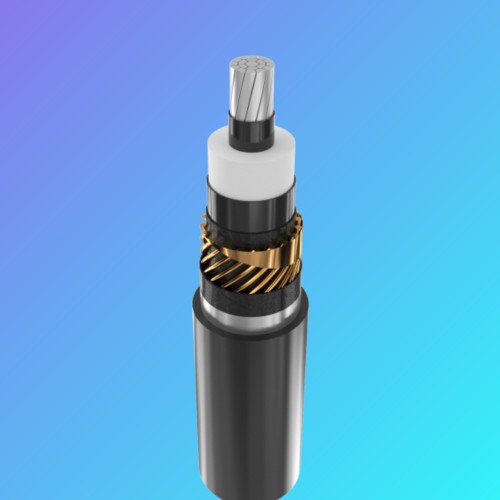

КОНСТРУКЦИЯ:
1 Алюминиевая многопроволочная уплотненная токопроводящая жила
АПвЭгаПу-10 1x35 ТУ У 31.3-00214534-017-2003 Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 10
Максимальное напряжение кВ 12
Число и номинальное сечение токопроводящих жил мм 2 1 x 35
Толщина изоляции мм 3.4
Минимальное сечение экрана мм 2 16
Допустимый ток короткого замыкания по экрану минимального сечения кА 3.3
Максимально допустимый ток короткого замыкания по токопроводящей жиле кА 3.3
Длительно допустимые токовые нагрузки *
• при прокладке треугольником в воздухе А 154
• при прокладке плоскостью в воздухе А 185
• при прокладке треугольником в грунте А 129
• при прокладке плоскостью в грунте А 134
Уровень частичных разрядов при номинальном напряжении, не более пКл 6
Максимально допустимая температура жилы
• длительно ° С +90
• в аварийном режиме ° С +130
• при коротком замыкании ° С +250
Диапазон рабочих температур ° С -60 . . . +50
Минимальный радиус изгиба при прокладке мм 464
Расчетный наружный диаметр кабеля (справочно) ** мм 29
Масса кабеля (ориентировочно) кг/км 650
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 18УД-40: 1100 • 1.3
