АПвВГ 1x630-1 кВ Силовой кабель алюминиевый из сшитого полиэтилена 630 мм2 Кабель алюминиевый 630 квадрат

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЖ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки:

• одиночной прокладкой

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

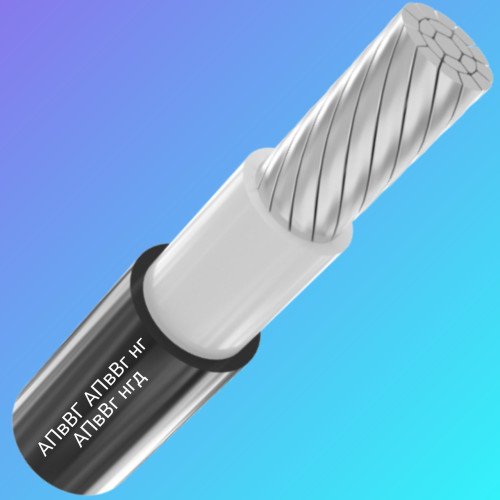

КОНСТРУКЦИЯ:

1 Алюминиевая многопроволочная уплотненная токопроводящая жила

2 Изоляция из сшитого полиэтилена

3 Наружная оболочка из ПВХ пластиката

Технические характеристики

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 1 x 630

Толщина фазной изоляции мм 2.4

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 936

• при прокладке в грунте А 685

Длительно допустимые токовые нагрузки на постоянном токе *

• при прокладке в воздухе А 1221

• при прокладке в грунте А 1098

Максимально допустимая температура жилы

• длительно ° С +90

• в аварийном режиме ° С +130

• при коротком замыкании ° С +250

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 410

Расчетный наружный диаметр кабеля (справочно) ** мм 41

Масса кабеля (ориентировочно) кг/км 2310

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 18: 660 • 2.0

№ 20: 1050 • 3.1
