АПвВГ 1x400-1 кВ

Кабель 400 мм² Силовой кабель 400 квадратов

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластика •

Кабели применяют в сухих каналах и туннелях, в условиях агрессив 4809:2007: ПБ100000000 Изделия этой марки отвечают требованиям:

АПвВГ 1x400-1

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластиката

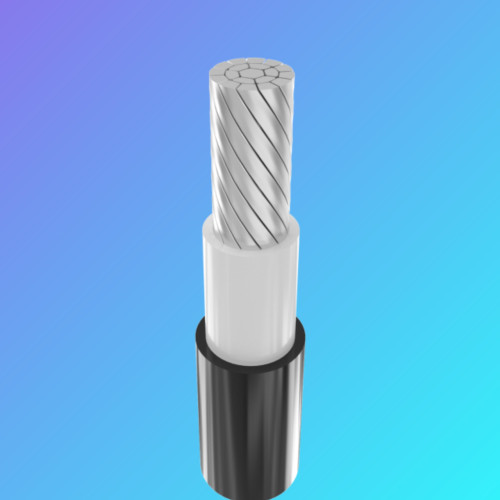

конструкция:

1 Алюминиевая многопроволочная уплотненная токопроводящая жила

2 Изоляция из сшитого полиэтилена

3 Наружная оболочка из ПВХ пластиката

технические характеристики:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 1 x 400

Толщина фазной изоляции мм 2

Долго допустимы токовые нагрузки на переменном токе промышленной частоты*

• при прокладке в воздухе А 682

• при прокладке в грунте А 523

Долго допустимые токовые нагрузки на постоянном токе *

• при прокладке в воздухе А 871

• при прокладке в грунте А 822

Максимально допустимая температура жила

• долгосрочно °С+90

• в аварийном режиме °С+130

• при коротком замыкании °С+250

Диапазон рабочих температур С-50. . . +50

Минимальный радиус изгиба при прокладке мм 330

Расчетный наружный диаметр кабеля (справочно)** мм 33

Масса кабеля (ориентировочно) кг/км 1450

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№14: 540 • 1.0

№16а: 870 • 1.5

№18: 1000 • 1.9

Примечания:

При заказе строительной длины изделия необходимо согласовывать с изготовителем

* Долго допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25°С, температура почвы плюс 15°С, удельное тепловое сопротивление почвы 1.2°К•м/Вт, глубина прокладки в грунте 0.7м

** Возможно отклонение наружного диаметра от расчетного до ±10%
