АПвВГ 5х25 АПвВг нг 525 АПвВГ нгд 525

Модель:	1677705844
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

АПвВГ 5х25-1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластика
Кабели применяют для изготовления кабеля с многопроводными токопроводящими жилами Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

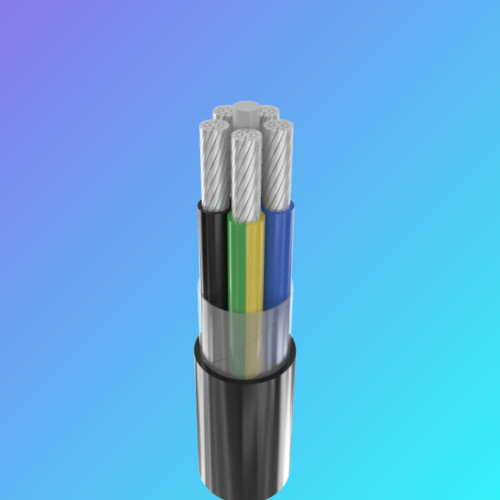

конструкция
1 Алюминиевая токопроводящая жила
2 Изоляция из сшитого полиэтилена
3 Жгут из ПВХ пластиката
4 Обмотка ПЭТ пленкой
5 Наружная оболочка из ПВХ пластиката

техническая характеристика

Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 5 x 25
Толщина фазной изоляции мм 0.9
Долго допустимы токовые нагрузки на переменном токе промышленной частоты*
• при прокладке в воздухе А 100
• при прокладке в грунте А 104
Максимально допустимая температура жила
• долгосрочно °С+90
• в аварийном режиме °С+130
• при коротком замыкании °С+250
Диапазон рабочих температур С-50. . . +50
Минимальный радиус изгиба при прокладке мм 187.5
Расчетный наружный диаметр кабеля (справочно)** мм 25
Масса кабеля (ориентировочно) кг/км 620
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№14: 930 • 0.8
Примечания:
При заказе строительной длины изделия необходимо согласовывать с изготовителем
* Долго допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25°С, температура почвы плюс 15°С, удельное тепловое сопротивление почвы 1.2°К•м/Вт, глубина прокладки в грунте 0.7м
** Возможно отклонение наружного диаметра от расчетного до ±10%

Default
вес кабеля в одном метре	0,62 кг
количество жил	5
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой	25 мм
сечение жилы	25 мм2
сечение кабеля	25 мм2 квадратных
Т У У	ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель с алюминиевыми жилами, изоляцией из сшитого полиэтилена и защитной оболочкой из ПВХ-пластиката
Электрическое напряжение	400 - 600 - 1000 вольт
Изоляция	Ізоляція зі зшитого поліетилену
Максимальна допустимая температура жилы	• долгосрочно °С+90 • в аварийном режиме °С+130 • при коротком замыкании °С+250 Диапазон рабочих температур С-50. . . +50
Материал кабеля	наружная оболочка из ПВХ пластика
Минимальный радиус изгиба (мм)	187 мм
Применение	Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Скрутка жил	пять изолированных жил кабеля скручены вместе в один общий жгут
токовая нагрузка	104 А в землі
толщина фазной изоляции	0,9 мм
Упаковка	Барабан
Цвет	черны
