АПвВГ 4x70-1 кВ

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластика •

Кабели применяют сухих каналах и туннелях, в условиях агрессивной среды Возможно изготовление кабеля с многопроводными токопроводящими жилами Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000 Изделия данной марки

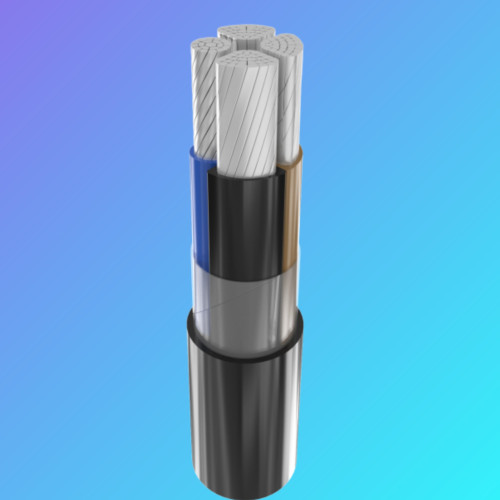

конструкция

1 Алюминиевая токопроводящая жила

2 Изоляция из сшитого полиэтилена

3 Жгут из ПВХ пластиката

4 Обмотка ПЭТ пленкой

5 Наружная оболочка из ПВХ пластиката

техническая характеристика

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 4 x 70

Толщина фазной изоляции мм 1.1

Долго допустимы токовые нагрузки на переменном токе промышленной частоты*

• при прокладке в воздухе А 188

• при прокладке в грунте А 181

Максимально допустимая температура жила

• долгосрочно °С+90

• в аварийном режиме °С+130

• при коротком замыкании °С+250

Диапазон рабочих температур С-50. . . +50

Минимальный радиус изгиба при прокладке мм 225

Расчетный наружный диаметр кабеля (справочно)** мм 30

Масса кабеля (ориентировочно) кг/км 1140

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№14: 700 • 1.0

№ 16а: 1120 • 1.5

Примечания:

При заказе строительной длины изделия необходимо согласовывать с изготовителем

* Долго допустимые токовые нагрузки рассчитаны во время работы в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура почвы плюс 15 °С, удельное тепловое сопротивление почвы 1.2 °К•м/Вт, глубина прокладки в почве 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ±10%
