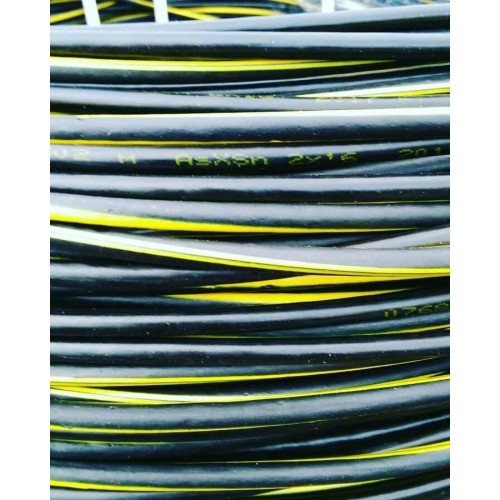

СИП 2х16 Провод СИП 2*16

СИП 2x16 СИП 2*16 СИП ДВЕ ЖИЛЫ НА ШЕСТНАДЦАТЬ КВАДРАТ
ТУ У 31.3-00214534-014-2002 Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена
Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки

СИП 2x16 ТУ У 31.3-00214534-014-2002
Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

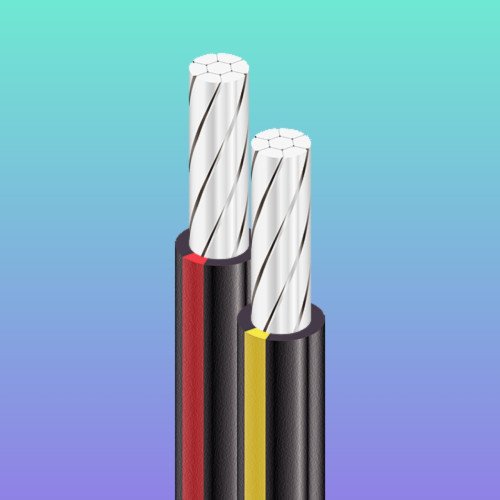

КОНСТРУКЦИЯ:
1	Алюминиевая многопроволочная уплотненная токопроводящая жила
2	Изоляция из светостабилизированного термопластичного полиэтилена

СИП 2x16 ТУ У 31.3-00214534-014-2002
Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение	кВ	0.6 / 1
Число и номинальное сечение фазных токопроводящих жил	мм 2	2 x 16
Толщина фазной изоляции	мм	1.4
Допустимые токовые нагрузки *
• длительно	А	75
• при коротком замыкании (не более 1 с)	кА	1
Максимально допустимая температура жилы
• длительно	° С	+70
• при коротком замыкании (не более 5 с)	° С	+135
Диапазон рабочих температур	° С	-60 . . . +50
Допустимая температура прокладки (монтажа), не менее	° С	-20
Минимальный радиус изгиба при прокладке	мм	150
Расчетный наружный диаметр (справочно) **	мм	14
Масса (ориентировочно)	кг/км	120

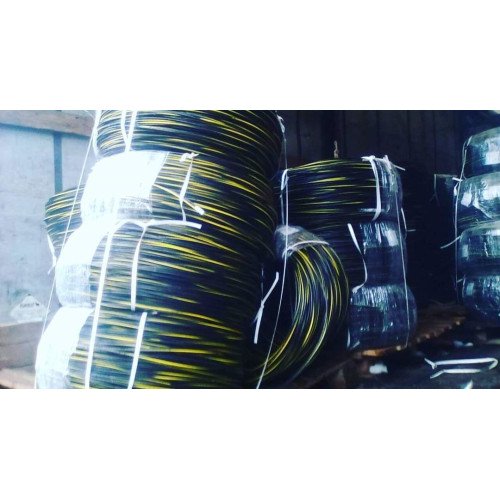

Расчетная строительная длина и масса брутто при поставке на барабанах	м, т	№ 16а:  4500 • 0.9 № 18:  5140 • 1.2 № 20:  8220 • 1.8


Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.
2.ИЗОЛЯЦИЯ – композиция светостабилизированного термопластичного полиэтилена

Число и номинальное сечение жил, мм2	Наружный диаметр провода, мм	Номинальная толщина изоляции,мм	Масса провода, кг/км (ориентировочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимая токовая нагрузка *, А	Допустимая токовая нагрузка при односекундном коротком замыкании*, кА
2х16	14,4	1,3	130	144	75	1,0
2х25	17,0	1,3	190	170	95	1,6
2х35	19,0	1,3	250	190	115	2,3
2х50	22,0	1,5	330	220	140	3,2

4х16	17,4	1,3	260	174	75	1,0
4х25	20,5	1,3	380	205	95	1,6
4х35	22,9	1,3	500	229	115	2,3
4х50	26,6	1,5	670	266	140	3,2

4х70	31,9	1,7	950	319	180	4,5
4х95	36,0	1,7	1260	360	220	6,0
4х120	38,9	1,7	1540	389	250	5,9

Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2
Нормативная документация
ТУ У 31.3-13638750-031:2005Номинальное напряжение
0,66/1,0 кВИспытательное напряжение
Провода после выдержки в воде при температуре (20±10)° в течение не менее 10 мин выдерживает испытание переменным напряжением частотой 50 Гц в течение не менее 5 мин - 4 кВ
