СИП 5 4х35 ASXSN 4x35 СИП 5 нг 4х35 ПРОВОД - КАБЕЛЬ

Бренд:	Украина ТД
Модель:	1193101078
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

СИП 5 4*35 AsXSn 4*35 СИП 5 4х35 СИП 5 нг 4х35 Кабель СИП 5 4х35 Провод СИП 5 4*35

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки

ТУ У 27.3-00214534-074:2013

Возможно изготовление провода с продольной герметизацией жилы водоблокирующими материалами

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке

*СИП 5 нг 4х35 AsXSn 435** ТУ У 27.3-00214534-074:2013
Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

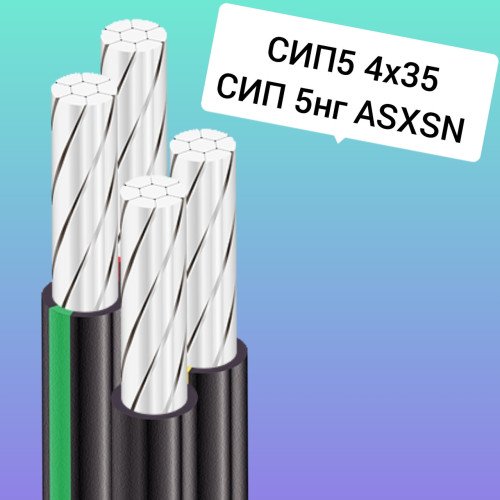

КОНСТРУКЦИЯ:
1	Алюминиевая многопроволочная уплотненная токопроводящая жила
2	Изоляция из полимерной композиции, не распространяющей горение

СИП 5 нг 4х35 AsXSn 4*35
ТУ У 27.3-00214534-074:2013

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

0.6 / 1

Число и номинальное сечение фазных токопроводящих жил

мм²

4 x 35

Толщина фазной изоляции

мм

1.4

Допустимые токовые нагрузки *

• длительно

160

• при коротком замыкании (не более 1 с)

кА

3.2

Максимально допустимая температура жилы

• длительно

° С

+90

• при коротком замыкании (не более 5 с)

° С

+250

Диапазон рабочих температур

° С

-60 . . . +50

Допустимая температура прокладки (монтажа), не менее

° С

-20

Минимальный радиус изгиба при прокладке

мм

234

Расчетный наружный диаметр (справочно) **

мм

23.4

Масса (ориентировочно)

кг/км

520

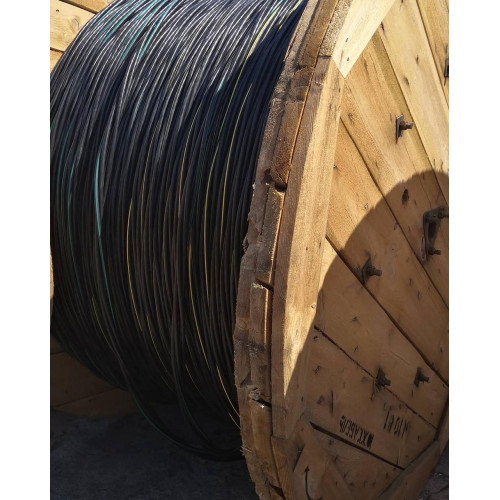

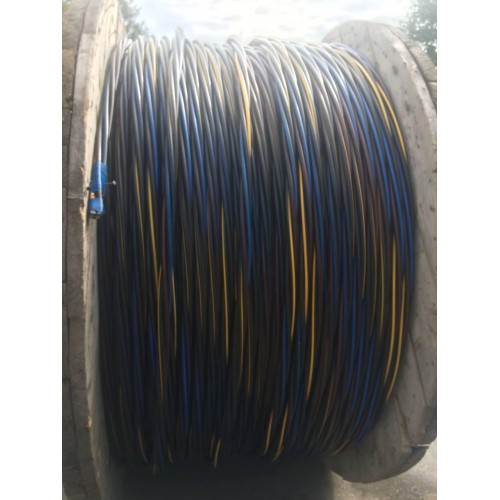

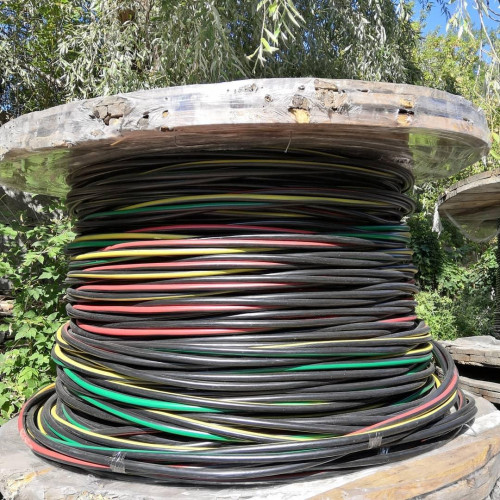

Расчетная строительная длина и масса брутто при поставке на барабанах

м, т

№ 16а:	1760 • 1.2
№ 18:	2010 • 1.5
№ 20:	3210 • 2.3

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м²** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.

2.ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение

Число и номинальное сечение жил, мм2	Наружный диаметр провода, мм	Номинальная толщина изоляции,мм	Масса провода, кг/км (ориентировочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимая токовая нагрузка *, А	Допустимая токовая нагрузка при односекундном коротком замыкании*, кА


4х16	17,6	1,3	270	176	100	1,5
4х25	20,8	1,3	390	208	130	2,3
4х35	23,2	1,3	510	232	160	3,2
4х50	26,6	1,5	680	266	195	4,6
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2

#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120

Default
вес кабеля в одном метре	0,52кг
наружный диаметр кабеля в с оболочкой	23 мм
сечение жилы	35 мм2
сечение кабеля	35 мм2 квадратных
Электрическое напряжение	1000 Вольт
Гарантийный срок	36
Жила	ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.
Изоляция	ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение
Кабель алюминиевый	сип 5 4*35
Количество жил	4
Конструкция кабеля	Жесткая
Максимальная рабочая температура	50
Масса	0.52
Материал изоляции	Пластмасс
Материал оболочки	Самозатухающий полиэтилен
Материал токопроводящей жилы	алюминий
Минимальная рабочая температура	-50
Минимальный радиус изгиба	234
Минимальный радиус изгиба (мм)	234
Наличие изоляции	Да
Наружный диаметр	23
Номинальная токовая нагрузка, не более	160
Номинальное рабочее напряжение	1000
Применение	кабель для прокладки воздушных линий самонесущий
провод алюминиевый	сип 5 4*35
Сечение жилы	35
СИП 5	четыре жилы на тридцать пять квадрат
СИП 5 4*35	Южкабель
сип кабель	4*35
Скрутка жил	Да
Срок службы	50
Термоизоляция	Полиэтилен
Тип внешней оболочки	Огнестойкая
Тип провода	Монтажный
токовая нагрузка	160 А
токовая нагрузка	160 А
Упаковка	Катушка
Форма сечения	Круглая
Цвет	черный- красный- синий-зеленый-желтый-
Цвет изоляции	Черный
