СИП5 4х50 ASXSN 4х50 СИП5нг 4х50 ПРОВОД - КАБЕЛЬ – полное описание и технические характеристики

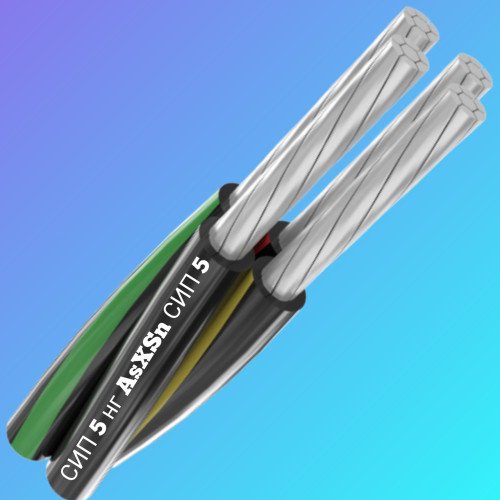

СИП5 4х50 ASXSN 4х50 СИП5нг 4х50 ПРОВОД - КАБЕЛЬ

Бренд:	Украина ТД
Модель:	1192998928
Наличие:	В наличии

310.00 грн.
5000 или больше 279.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

СИП 5 4*50 AsXsn 4*50 СИП нг 5 4х50 Кабель СИП 5 4*50 Провод СИП 5 4х50 Провод СИП 5 четыре жилы на пятьдесят квадрат.

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки

ТУ У 27.3-00214534-074:2013

Возможно изготовление провода с продольной герметизацией жилы водоблокирующими материалами

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке

*СИП 5 нг 4х50 AsXsn 450** ТУ У 27.3-00214534-074:2013
Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения
КОНСТРУКЦИЯ:
1	Алюминиевая многопроволочная уплотненная токопроводящая жила
2	Изоляция из полимерной композиции, не распространяющей горение

СИП 5 нг 4х50 AsXSn 4*50
ТУ У 27.3-00214534-074:2013

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

0.6 / 1

Число и номинальное сечение фазных токопроводящих жил

мм²

4 x 50

Толщина фазной изоляции

мм

1.5

Допустимые токовые нагрузки *

• длительно

195

• при коротком замыкании (не более 1 с)

кА

4.6

Максимально допустимая температура жилы

• длительно

° С

+90

• при коротком замыкании (не более 5 с)

° С

+250

Диапазон рабочих температур

° С

-60 . . . +50

Допустимая температура прокладки (монтажа), не менее

° С

-20

Минимальный радиус изгиба при прокладке

мм

265

Расчетный наружный диаметр (справочно) **

мм

26.5

Масса (ориентировочно)

кг/км

690

Расчетная строительная длина и масса брутто при поставке на барабанах

м, т

№ 16а:	1500 • 1.3
№ 18:	1710 • 1.6
№ 20:	2740 • 2.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ. ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м²
** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.

2.ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение

Число и номинальное сечение жил, мм2	Наружный диаметр провода, мм	Номинальная толщина изоляции,мм	Масса провода, кг/км (ориентировочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимая токовая нагрузка *, А	Допустимая токовая нагрузка при односекундном коротком замыкании*, кА


4х16	17,6	1,3	270	176	100	1,5
4х25	20,8	1,3	390	208	130	2,3
4х35	23,2	1,3	510	232	160	3,2
4х50	26,6	1,5	680	266	195	4,6
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2

#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120

Default
вес кабеля в одном метре	0,69 кг
ГОСТ	ГОСТ Р 52373-2005
ГОСТ СИП5	ГОСТ Р 52373-2005
ДСТУ СИП3	ДСТУ 4743:2007
ДСТУ СИП4	ДСТУ 4743:2007
ДСТУ СИП5	ДСТУ 4743:2007
ДСТУ СИП5нг AsXSn	ДСТУ 4809:2007: ПБ100000000
ДСТУ СИПн-3	ДСТУ 4743:2007
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой	26 мм
сечение жилы	50 мм2
сечение кабеля	50 мм2 квадратных
ТУ CИП 5	ТУ У 31.3-00214534-014-2002
ТУ СИП 4	ТУ У 31.3-00214534-014-2002
ТУ СИП3	ТУ У 27.3-00214534-066:2013
ТУ СИП5нг AsXSn	ТУ У 27.3-00214534-074:2013
ТУ СИПн-3	ТУ У 27.3-00214534-066:2013
Электрическое напряжение	400 - 1000 Вольт
Гарантийный срок	36
Изоляция	композиция светостабилизированного сшитого полиэтилена не распространяющего горение
кабель	СИП 5 4*50
Количество жил	4
конструкция жилы	ФАЗНАЯ ТОКТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы
Конструкция кабеля	Жесткая
Максимальная рабочая температура	50
Масса	0.69
Материал изоляции	Пластмасс
Материал оболочки	Самозатухающий полиэтилен
Материал токопроводящей жилы	Алюминий
Минимальная рабочая температура	-50
Минимальный радиус изгиба	265
Минимальный радиус изгиба (мм)	265
Наименование	Кабель СИП 5 4*50
Наличие изоляции	Да
Направление скрутки	Правое
Наружный диаметр	26
Номинальная токовая нагрузка, не более	195
Номинальное рабочее напряжение	1000
Применение	кабель для прокладки воздушных линий самонесущий
провод алюминиевый	СИП 5 4*50
Самонесущий провод	СИП 5 4*50
Сечение жилы	50
СИП 5 4*50	Южкабель
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Термоизоляция	Полиэтилен
Тип внешней оболочки	Огнестойкая
Тип провода	Монтажный
токовая нагрузка	195 А
токовая нагрузка	195 А
Упаковка	Катушка
Форма сечения	Круглая
Цвет	черный- красный- синий-зеленый-желтый-
