СИП-4 4х70 0,4/1кВ – полное описание и технические характеристики


СИП-4 4х70 0,4/1кВ

Модель: 165239396
Наличие: В наличии

  • 362.00 грн.

  • 5000 или больше 337.00 грн.
+380981292789
Заказ только по телефону

СИП-4 4x70 СИП 4х70 СИП 4*70 Кабель СИП 4х70 Провод СИП 4*70
ТУ У 31.3-00214534-014-2002

Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

Применяются для прокладки:

• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ

• ответвлений к вводам в жилые дома и хозяйственные пристройки


СИП-4 4x70
ТУ У 31.3-00214534-014-2002
Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

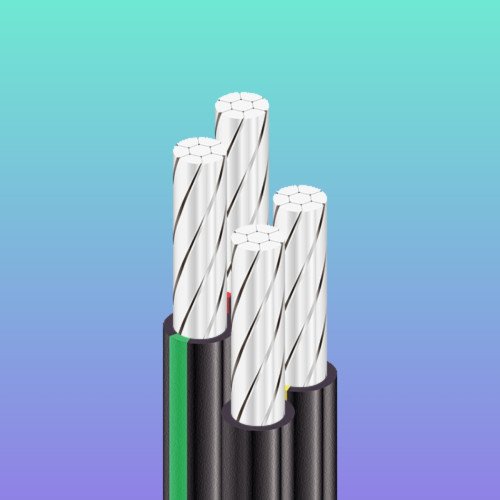

КОНСТРУКЦИЯ:
1 Алюминиевая многопроволочная уплотненная токопроводящая жила
2 Изоляция из светостабилизированного термопластичного полиэтилена



СИП-4 4x70
ТУ У 31.3-00214534-014-2002
Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 0.6 / 1
Число и номинальное сечение фазных токопроводящих жил мм 2 4 x 70
Толщина фазной изоляции мм 1.8
Допустимые токовые нагрузки *
• длительно А 180
• при коротком замыкании (не более 1 с) кА 4.5
Максимально допустимая температура жилы
• длительно ° С +70
• при коротком замыкании (не более 5 с) ° С +135
Диапазон рабочих температур ° С -60 . . . +50
Допустимая температура прокладки (монтажа), не менее ° С -20
Минимальный радиус изгиба при прокладке мм 319
Расчетный наружный диаметр (справочно) ** мм 31.9
Масса (ориентировочно) кг/км 980
Расчетная строительная длина и масса брутто при поставке на барабанах м, т
№ 16а:  990 • 1.2
№ 18:  1130 • 1.6
№ 20:  1810 • 2.4





Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2** Возможно отклонение наружного диаметра от расчетного до ± 10 %





1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.

2.ИЗОЛЯЦИЯ – композиция светостабилизированного термопластичного полиэтилена



Число и номинальное сечение жил, мм2 Наружный диаметр провода, мм Номинальная толщина изоляции,мм Масса провода, кг/км (ориентировочно) Минималь-ный радиус изгиба при прокладке, мм Длительно допустимая токовая нагрузка *, А Допустимая токовая нагрузка при односекундном коротком замыкании*, кА
 4х70 31,9 1,7 950 319 180 4,5
 4х95 36,0 1,7 1260 360 220 6,0
 4х120 38,9 1,7 1540 389 250 5,9
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2

#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена





Default
вес кабеля в одном метре 0,98 кг
ГОСТ ГОСТ Р 52373-2005
ГОСТ СИП5 ГОСТ Р 52373-2005
ДСТУ СИП3 ДСТУ 4743:2007
ДСТУ СИП4 ДСТУ 4743:2007
ДСТУ СИП5 ДСТУ 4743:2007
ДСТУ СИП5нг AsXSn ДСТУ 4809:2007: ПБ100000000
ДСТУ СИПн-3 ДСТУ 4743:2007
Количество жил в общем кабеле От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля: 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу) Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой 32 мм
сечение жилы 70 мм2
сечение кабеля 70 мм2 квадратных
ТУ CИП 5 ТУ У 31.3-00214534-014-2002
ТУ СИП 4 ТУ У 31.3-00214534-014-2002
ТУ СИП3 ТУ У 27.3-00214534-066:2013
ТУ СИП5нг AsXSn ТУ У 27.3-00214534-074:2013
ТУ СИПн-3 ТУ У 27.3-00214534-066:2013
Электрическое напряжение 400 - 1000 Вольт
Гарантийный срок 36
Кабель сип 4х70 алюминиевый
Количество жил 4
Конструкция кабеля Жесткая
Максимальная рабочая температура 50
Масса 0.98
Материал изоляции Пластмасс
Материал оболочки Пластмасс
Материал токопроводящей жилы Алюминий
Минимальная рабочая температура -50
Минимальный радиус изгиба 319
Минимальный радиус изгиба (мм) 319
Наименование СИП четыре жилы на семьдесят квадрат
Наличие изоляции Да
Наружный диаметр 31
Номинальная токовая нагрузка, не более 180
Номинальное рабочее напряжение 1000
Применение кабель для прокладки воздушных линий самонесущий
провод сип 4х70 для воздушных линий электропередач
Сечение жилы 70
сип 4 4х70 четырехжильный
сип 4*70 ЛЭП
сип 4х70 светостабилизированного термопластичного полиэтилена
сип кабель 4х70 воздушный
сип4*70 0,6/1 кВт
Скрутка жил четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы 25
Термоизоляция Полиэтилен
Тип внешней оболочки Светотермостойкая
Тип провода Монтажный
токовая нагрузка 180 А
токовая нагрузка 180 А
Упаковка Катушка
Форма сечения Круглая
Цвет черный- красный- синий-зеленый-желтый-
Цвет изоляции Черный
