АПвЭгаП 6-35 1x70

АПвЭгаП-35 1x70 АПвЭгаП-35 1x70/16 АПвЭгаП-35 1x70/25 АПвЭгаП-35 1x70/35 АПвЭгаП-35 1x70/50

ТУ У 31.3-00214534-017-2003
Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена
Кабелю этой марки соответствуют аналоги иностранного производства:
NA2XS(FL)2Y (DE) • A2XS(FL)2Y (DE) • Al/XLPE/CWS/LW/MDPE (GB) • XRUHAKXS (PL) • АПвП2г (RU)
Технические требования к кабелям соответствуют IEC 60502-2
Кабели применяются для прокладки:
• в земле (траншеях)
• в сырых, частично затапливаемых помещениях
• в грунтах с повышенной влажностью
• в несудоходных водоемах
• в воздухе, в т. ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты
Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке
Возможно изготовление кабеля с однопроволочной токопроводящей жилой
Возможно изготовление кабеля с герметизированной токопроводящей жилой
АПвЭгаП-35 1x70
ТУ У 31.3-00214534-017-2003
Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена

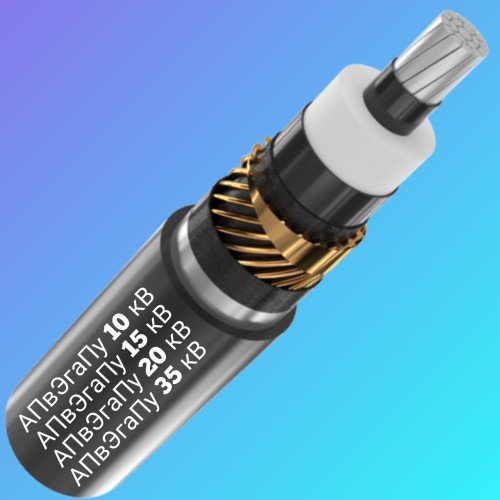

КОНСТРУКЦИЯ:
1 Алюминиевая многопроволочная уплотненная токопроводящая жила
2 Внутренний экструдированный полупроводящий слой
3 Изоляция из сшитого полиэтилена
4 Внешний экструдированный полупроводящий слой
5 Слой обмотки полупроводящей водонабухающей лентой
6 Медный экран
7 Слой обмотки полупроводящей водонабухающей лентой
8 Алюмополимерная лента
9 Наружная оболочка из полиэтилена или сополимера полиэтилена
АПвЭгаП-35 1x70
ТУ У 31.3-00214534-017-2003
Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 35
Максимальное напряжение кВ 42
Число и номинальное сечение токопроводящих жил мм 2 1 x 70
Толщина изоляции мм 8.6
Минимальное сечение экрана мм 2 16
Допустимый ток короткого замыкания по экрану минимального сечения кА 3.3
Максимально допустимый ток короткого замыкания по токопроводящей жиле кА 6.6
Длительно допустимые токовые нагрузки *
• при прокладке треугольником в воздухе А 230
• при прокладке плоскостью в воздухе А 278
• при прокладке треугольником в грунте А 186
• при прокладке плоскостью в грунте А 192
Уровень частичных разрядов при номинальном напряжении, не более пКл 6
Максимально допустимая температура жилы
• длительно ° С +90
• в аварийном режиме ° С +130
• при коротком замыкании ° С +250
Диапазон рабочих температур ° С -60 . . . +50
Минимальный радиус изгиба при прокладке мм 640
Расчетный наружный диаметр кабеля (справочно) ** мм 40
Масса кабеля (ориентировочно) кг/км 1190
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 18аУД-40: 1062 • 1.8
№ 22УД-60: 1093 • 2.2
№ 20аУД-60: 1244 • 2.2
