Кабель бронированный вббшв 1*300 ВББШв 1х300 ВББШв 1 на 300
Кабель один на триста квадрат
Силовой кабель медный бронированный 300 мм
Кабель бронированный для прокладки в земле
Кабель ВББШв 300 квадаратов

ВБбШв 1x300-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
• в местах, где возможны механические воздействия на кабель, в т. ч. незначительные растягивающие усилия
Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ пленкой
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке

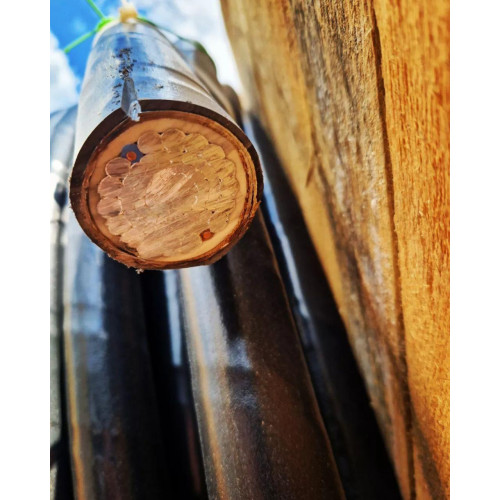

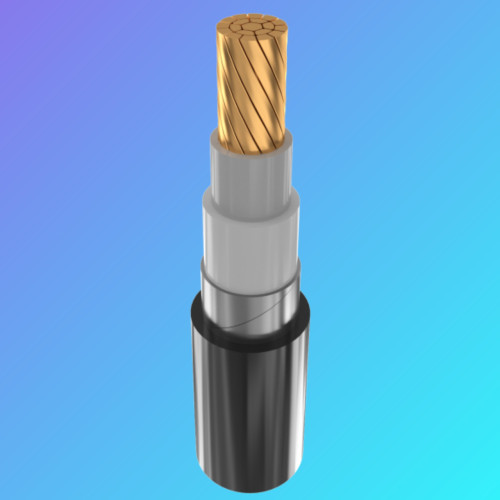

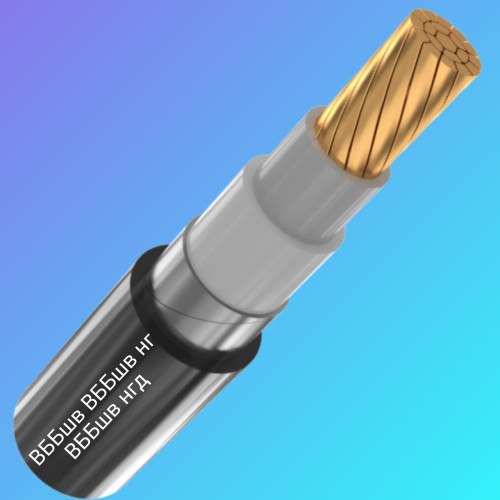

конструкция
1 Медная многопроволочная уплотненная токопроводящая жила
2 Изоляция из ПВХ пластиката
3 Ленточная поясная изоляция
4 Броня из двух стальных оцинкованных лент
5 Выпрессованый защитный шланг из ПВХ пластиката

технические характеристики
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 1 x 300
Толщина фазной изоляции мм 2.4
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 591
• при прокладке в грунте А 539
Длительно допустимые токовые нагрузки на постоянном токе *
• при прокладке в воздухе А 760
• при прокладке в грунте А 845
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 350
Расчетный наружный диаметр кабеля (справочно) ** мм 35
Масса кабеля (ориентировочно) кг/км 3620

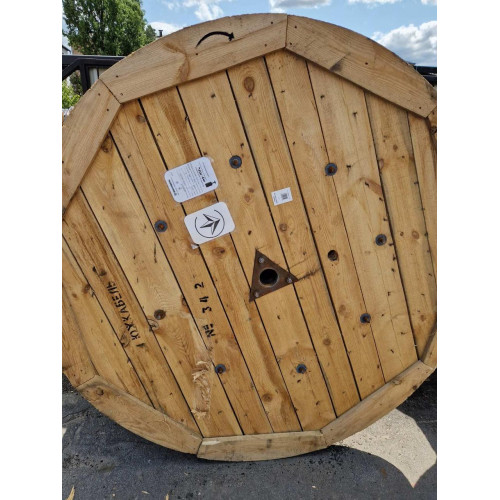

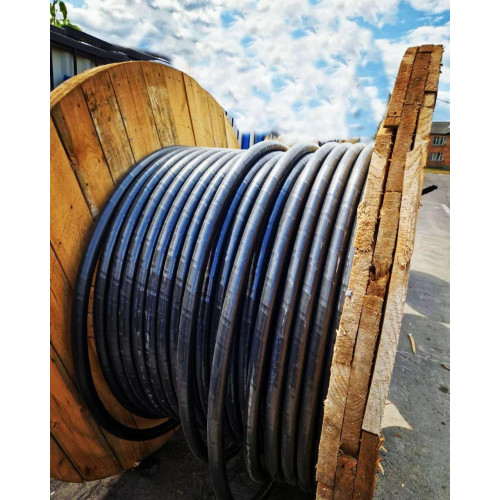

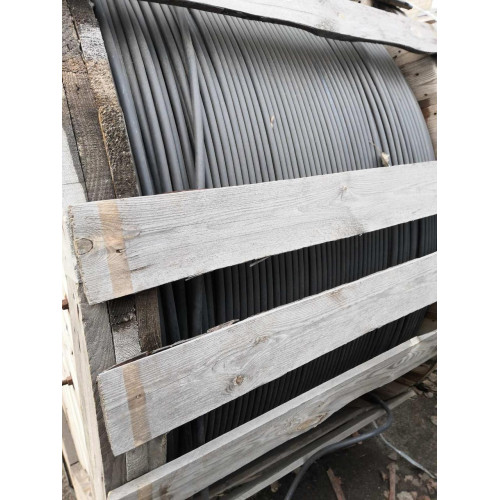

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 16а: 780 • 3.1
№ 18: 890 • 3.7
Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %
