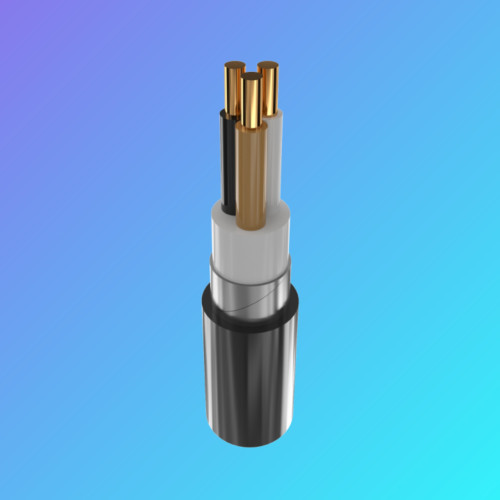

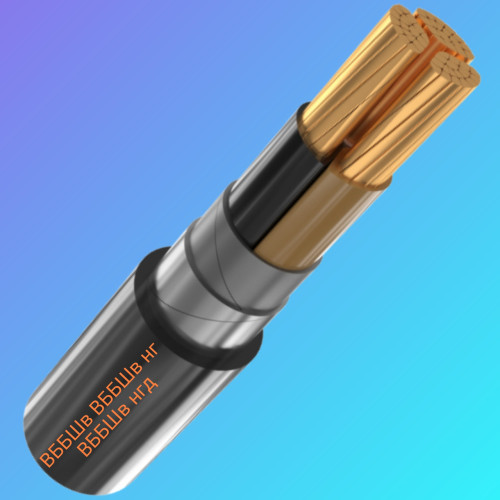

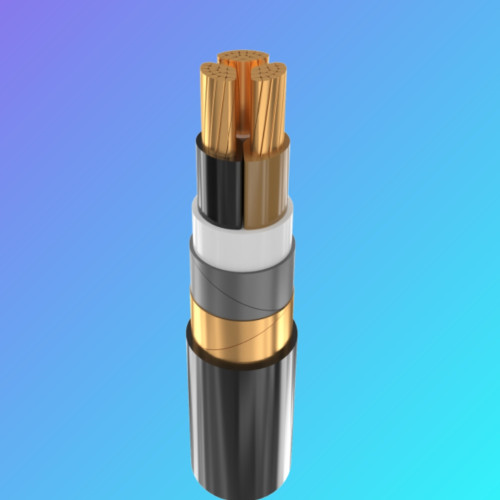

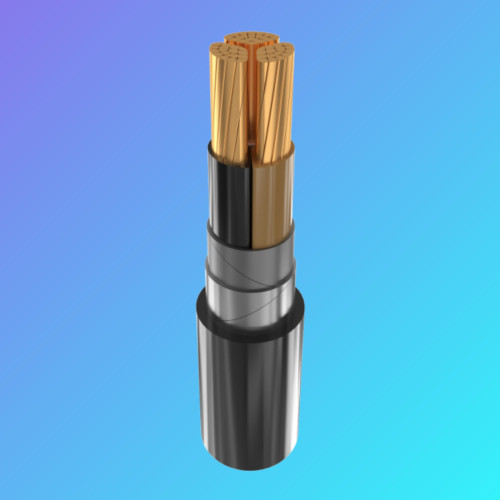

ВББШв 3х120 Силовой кабель бронированный 3х120
| Бренд: | Украина ТД |
| Модель: | 2012251409 |
| Наличие: | В наличии |
-
5.00 грн.
- 1000 или больше 4.00 грн.
ВБбШв -1 кВ 3х10 3х16 3х25 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240
Кабель медный бронированный для прокладки в земле ВБбшв
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
• в местах, где возможны механические воздействия на кабель, в т. ч. незначительные растягивающие усилия
Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ пленкой
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке

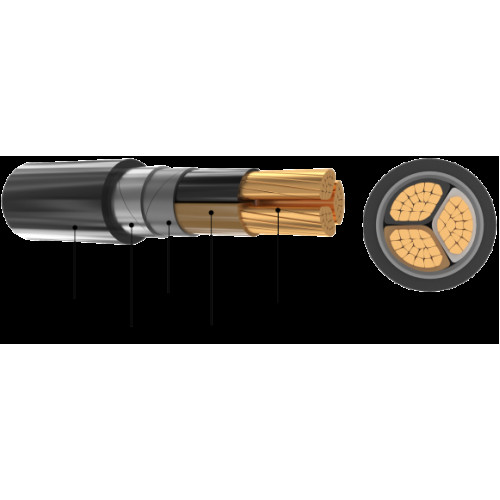

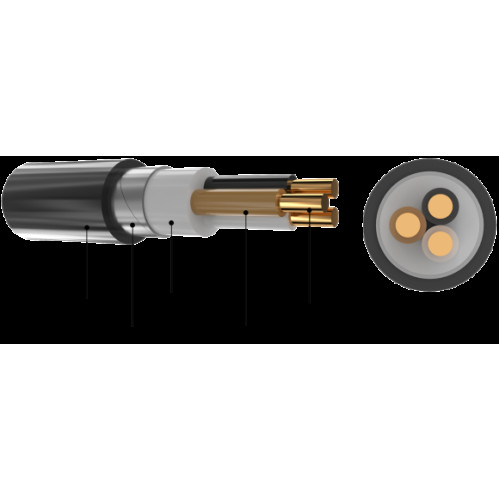

конструкция
1 Медная многопроволочная уплотненная токопроводящая жила
2 Изоляция из ПВХ пластиката
3 Ленточная поясная изоляция
4 Броня из двух стальных оцинкованных лент
5 Выпрессованый защитный шланг из ПВХ пластиката
Технические характеристики
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 3 x 120
Толщина фазной изоляции мм 1.6
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 302
• при прокладке в грунте А 317
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 292.5
Расчетный наружный диаметр кабеля (справочно) ** мм 39
Масса кабеля (ориентировочно) кг/км 4300
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 16а: 630 • 3.0
№ 18: 720 • 3.6
Нормативная документация
ТУ У 27.3-13638750-091:2019
Номинальное напряжение
1 кВ
Испытательное напряжение
3,5 кВ
Диапазон температур
Максимально допустимая температура жилы
• длительно, ° С +70
• в аварийном режиме, ° С +90
• при коротком замыкании, ° С +160
Диапазон рабочих температур, ° С -50…+50
Радиус изгиба
Минимальный радиус изгиба при прокладке –7,5D
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориенти-ровочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки одножильных и многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| ВБбШв 3х1,5 | 12 | 0,6 | 260 | 90 | 21 | 27 |
| ВБбШв 3х2,5 | 13 | 0,6 | 310 | 98 | 27 | 36 |
| ВБбШв 3х4 | 15 | 0,7 | 390 | 113 | 36 | 47 |
| ВБбШв 3х6 | 16 | 0,7 | 450 | 120 | 46 | 59 |
| ВБбШв 3х10 | 18 | 0,9 | 630 | 135 | 63 | 79 |
| ВБбШв 3х16 | 21 | 0,9 | 840 | 158 | 84 | 102 |
| ВБбШв 3х25 | 26 | 1,1 | 1260 | 195 | 112 | 133 |
| ВБбШв 3х35 | 28 | 1,1 | 1590 | 210 | 137 | 158 |
| ВБбШв 3х50 | 32 | 1,3 | 2030 | 240 | 167 | 187 |
| ВБбШв 3х70 | 36 | 1,4 | 2740 | 270 | 211 | 231 |
| ВБбШв 3х95с | 35 | 1,5 | 3440 | 263 | 261 | 279 |
| ВБбШв 3х120с | 39 | 1,5 | 4130 | 293 | 302 | 317 |
| ВБбШв 3х150с | 42 | 1,6 | 5010 | 315 | 346 | 358 |
| ВБбШв 3х185с | 47 | 1,7 | 6080 | 353 | 397 | 405 |
| ВБбШв 3х240с | 52 | 1,9 | 7720 | 390 | 472 | 471 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м | ||||||
Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
| Default | |
| броня | Броня из двух стальных оцинкованных лент |
| вес кабеля в одном метре | 4,3 кг |
| ГОСТ | ГОСТ 16442-80 |
| ДСТУ | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ нг | ДСТУ 4809:2007: ПБ120000000 |
| ДСТУ нгд | ДСТУ 4809:2007: ПБ123121000 |
| количество жил | 3 |
| Количество жил в общем кабеле | От 7 до 37 жил (в зависимости от маркоразмера кабеля). |
| Конструктивные элементы кабеля: | 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается |
| Конструкция токопроводящей жилы (на каждую фазу) | Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы). |
| Наружная оболочка | шланг из ПВХ пластиката |
| наружный диаметр кабеля в с оболочкой | 39 мм |
| поясная изоляция | из поливинилхлоридного пластиката. |
| сечение жилы | 120 мм2 |
| сечение кабеля | 120 мм2 квадратных |
| Т У У | ТУ У 31.3-00214534-048:2007 |
| тип кабеля | силовой кабель медный бронированный для прокладки в земле высоковольтный |
| толщина фазной изоляции | 1,6 мм |
| ту кабеля алюминиевого негорючего дымо- и газовыделение нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля алюминиевого негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного бронированного негорючего нгд | ДСТУ 4809:2007: ПБ123121000 |
| ту кабеля медного негорючего нг | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля алюминиевого бронированного негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного бронированного негорючего нг | ТУ У 31.3-00214534-018-2003 |
| Электрическое напряжение | 400 - 600 - 1000 Вольт |
| Гарантийный срок | 36 месяцев |
| Изоляция | да |
| Максимальна допустимая температура жилы | • долго °С +70 • в аварийном режиме °С+90 • при коротком замыкании °С +160 Диапазон рабочих температур °С –50. . . +50 |
| Материал изоляции | ИЗОЛЯЦИЯ из поливинилхлоридного пластиката. |
| Материал токопроводящей жилы | медная жила |
| Минимальный радиус изгиба при прокладке | 290 мм |
| Покрытие кабеля | бронированные стальными лентами |
| поясная изоляция | ПВХ ПЛАСТИКАТ |
| Применение | Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды • в местах, где возможны механические действия на кабель, в том числе незначительные усилия |
| Скрутка жил | три изолированных жил кабеля скручены вместе в один общий жгут |
| Тип внешней оболочки | защитный шланг из ПВХ пластиката |
| токовая нагрузка | в земле 317 А воздухе 302 А |
| Упаковка | Барабан |
| Форма сечения | Круглая - секторная - треугольная |
| Цвет | черный |
