ВББШВ 4х70 ВББШВ нг 4х70 ВББШВ 4х70 нгд Кабель бронированный 4*70 Силовой кабель 4*70
| Бренд: | Украина ТД |
| Модель: | 1442546285 |
| Наличие: | В наличии |
-
5.00 грн.
- 2000 или больше 4.00 грн.
ВБбШв 4х70 ВББШВ 4*70 Кабель медный бронированный четыре на семьдесят квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
• в местах, где возможны механические воздействия на кабель, в т.ч. незначительные растягивающие усилия
Возможно изготовление кабеля с неоцинкованной броней, покрытой слоем битума и ПЭТ пленкой
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке
ВБбШв 4x70
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката

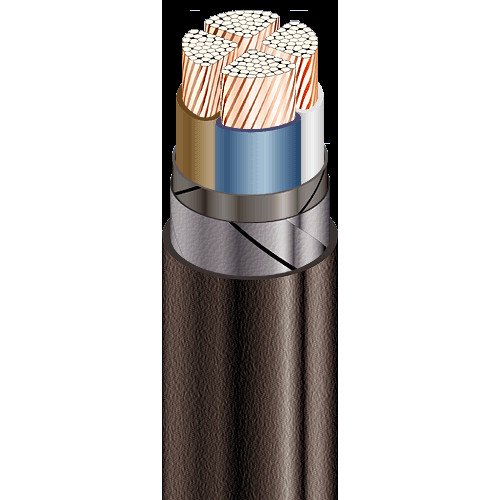

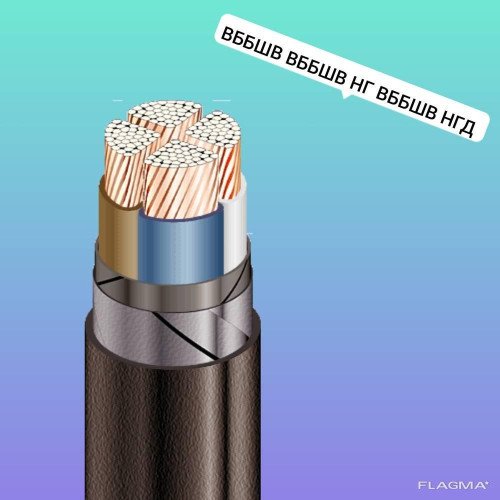

КОНСТРУКЦИЯ:
1 Медная многопроволочная уплотненная токопроводящая жила
2 Изоляция из ПВХ пластиката
3 Ленточная поясная изоляция
4 Броня из двух стальных оцинкованных лент
5 Выпрессованый защитный шланг из ПВХ пластиката
ВБбШв 4x70 1 кВ
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 4 x 70
Толщина фазной изоляции мм 1.4
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 196
• при прокладке в грунте А 214
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 285
Расчетный наружный диаметр кабеля (справочно) ** мм 38
Масса кабеля (ориентировочно) кг/км 3500
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 16а: 700 • 2.7 № 18: 800 • 3.3
ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %
1.ТОКОПРОВОДЯЩАЯ ЖИЛА медная, многопроволочная, круглой или секторной формы.
2.ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.
3.ПОЯСНАЯ ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.
4.БРОНЯ из стальных оцинкованных лент.
5.ВЫПРЕССОВАНЫЙ защитный шланг из поливинилхлоридного пластиката
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориенти-ровочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| ВБбШв 4х70 | 40 | 1,4 | 3490 | 300 | 196 | 215 |
| ВБбШв 4х95с | 38 | 1,5 | 4410 | 285 | 243 | 259 |
| ВБбШв 4х120с | 41 | 1,5 | 5330 | 308 | 281 | 295 |
| ВБбШв 4х150с | 45 | 1,6 | 6500 | 338 | 322 | 333 |
| ВБбШв 4х185с | 49 | 1,7 | 7940 | 368 | 369 | 377 |
| ВБбШв 4х240с | 54 | 1,9 | 9910 | 405 | 439 | 438 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м | ||||||
#ВББШВ4Х16 #ВББШВ4Х25 #ВББШВ4Х35 #ВББШВ4Х50 #ВББШВ4Х70 #ВББШВ4Х95 #ВББШВ4Х120 #ВББШВ4Х185 #ВББШВ4Х240
#авббшв4х95 #авббшв4Х120 #авббшв4Х150 #авббшв4Х185 #авббшв4Х240 #4Х95 #авббшв4Х70 #авббшв4Х50 #авббшв4Х35 #авббшв4Х25 #авббшв4Х16 #авббшв2Х16
| Default | |
| вес кабеля в одном метре | 3,5 кг |
| ГОСТ | ГОСТ 16442-80 |
| ДСТУ | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ нг | ДСТУ 4809:2007: ПБ120000000 |
| ДСТУ нгд | ДСТУ 4809:2007: ПБ123121000 |
| количество жил | 4 |
| Количество жил в общем кабеле | От 7 до 37 жил (в зависимости от маркоразмера кабеля). |
| Конструктивные элементы кабеля: | 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается |
| Конструкция токопроводящей жилы (на каждую фазу) | Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы). |
| наружный диаметр кабеля в с оболочкой | 38 мм |
| сечение жилы | 70 мм2 |
| сечение кабеля | 70 мм квадратных |
| Т У У | ТУ У 31.3-00214534-048:2007 |
| тип кабеля | силовой кабель медный бронированный в пвх изоляции |
| ту кабеля алюминиевого негорючего дымо- и газовыделение нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля алюминиевого негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного бронированного негорючего нгд | ДСТУ 4809:2007: ПБ123121000 |
| ту кабеля алюминиевого бронированного негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного бронированного негорючего нг | ТУ У 31.3-00214534-018-2003 |
| Электрическое напряжение | 400 - 1000 вольт |
| Гарантийный срок | 36 |
| Количество жил | 4 |
| Конструкция кабеля | Жесткая |
| Максимальная рабочая температура | 50 |
| Масса | 3.5 |
| Материал изоляции | Винил |
| Материал кабеля | ПОЯСНАЯ ИЗОЛЯЦИЯ из поливинилхлоридного пластиката |
| Материал оболочки | Поливинилхлоридный пластикат |
| Материал токопроводящей жилы | Медь |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 300 |
| Минимальный радиус изгиба (мм) | 285 мм |
| Наличие изоляции | Да |
| Наружный диаметр | 40 |
| Номинальная токовая нагрузка, не более | 215 |
| Номинальное рабочее напряжение | 1000 |
| Применение | силовой кабель медный бронированный для прокладки в земле |
| Сечение жилы | 70 |
| Скрутка жил | четыре изолированных жил кабеля скручены вместе в один общий жгут |
| Срок службы | 25 |
| Термоизоляция | Поливинилхлорид |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | Силовой |
| токовая нагрузка | 196 А |
| Упаковка | Катушка |
| Форма сечения | Круглая |
| Цвет | черный |
| Цвет изоляции | Белый |
