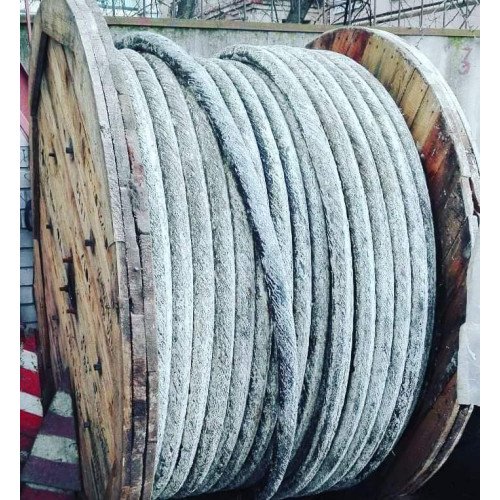

ААБл 3х35
| Виробник: | Україна ТБ |
| Модель: | 1187235372 |
| Наявність: | В наявності |
-
5.00 грн.
- 5000 або більше 4.00 грн.
ААБл 3x35 (ож) — 10 кВ Кабель ААБл 10 кВ 3*35 Силовий кабель ААБл 10 кВ три жили на тридцять п'ять квадратів
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками
Кабелі застосовуються для прокладання:
• в землі (раншах) із середньою корозійною активністю без блукальних струмів
• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
| ААБл 3x35 (ож) — 10 кВ ГОСТ 18410-73 |
|
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками | |

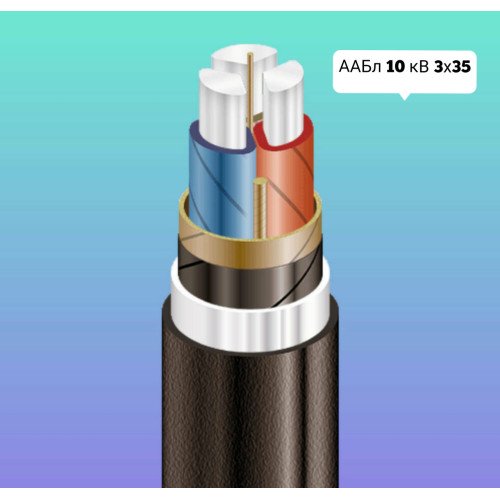

| КОНСТРУКЦИЯ: | |
| 1 | Алюмінієва струмопровідна жила |
| 2 | Паперова просочена ізоляція |
| 3 | Джгут із кабельного паперу |
| 4 | Поясна ізоляція |
| 5 | Екран з електропровідного паперу |
| 6 | Алюмінієва оболонка |
| 7 | Подушка під броню зі шаром пластмасових стрічок |
| 8 | Броня з двох сталевих стрічок |
| 9 | Зовнішній покрив |
| ААБл 3x35 (ож) — 10 кВ ГОСТ 18410-73 |
||||||
| Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками | ||||||
| ТЕХНІЧНІ ХАРАКТЕРИСТИКИ: | ||||||
| Номінальна напруга | кВ | 10 | ||||
| Число та номінальний переріз струмопровідних жил | мм 2 | 3 x 35 | ||||
| Товщина ізоляції між жилами | мм | 5.5 | ||||
| Товщина ізоляції жила-болочка | мм | 4 | ||||
| Товщина оболонки | мм | 1.35 | ||||
| Тривало допустимі токові навантаження * | ||||||
| • під час прокладання в повітрі | А | 106 | ||||
| • під час прокладання в ґрунті | А | 110 | ||||
| Діапазон робочих температур | ° С | -50 . . . +50 | ||||
| Мінімальний радіус вигину під час прокладання | мм | 1000 | ||||
| Різність рівнів по трасі прокладки, не більш ніж | м | 15 | ||||
| Зовнішній діаметр металевої оболонки (праворуч) | мм | 28 | ||||
| Розрахунковий зовнішній діаметр кабелю (праворуч) ** | мм | 40 | ||||
| Маса кабелю (орієнтовно) | кг/км | 2180 | ||||
| Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах | м, т |
|
||||
|
Примітки: ЦЕНИ ПРИТУЙТЕ. УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . |
||
| Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником | ||
| * Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м | ||
|
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 % #аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240
|
| Default | |
| броня | Броня з двох сталевих стрічок |
| вага кабеля в одному метрі | 2,18 кг |
| Електрична напруга | 6000 - 10000 вольт |
| зовнішній діаметр кабелю з оболонкою | 40 мм |
| кількість жил | 3 |
| поясная ізоляція | Кабельний папір — спеціальні довговолокнисті стрічки з сульфатної целюлози. Каніфольно-масляний склад (хімічний компаунд) — суміш очищеного нафтового масла, каніфолі та петролатуму, якою цей папір повністю просочений. |
| січення кабеля | 35 мм2 |
| січеня жили | 35 мм2 квадратних |
| Т У У | ГОСТ 18410-73 |
| тип кабелю | силовий кабель алюмінієвий броньований для прокладання в землі маслонаповнений 6 кВ - 10 кВ |
| Товщина ізоляції жила-болочка | 4 мм |
| товщина оболонки | 1,35 мм |
| Ізоляція | Паперова просочена ізоляція |
| діапазон температур | ° С -50 . . . +50 |
| Жила | алюміній |
| зовнішня оболонка | багатошаровий пиріг, де верхнім видимим матеріалом є склопряжа або кабельна пряжа, просочена бітумним складом, або крейдований розчин (щоб кабелі не злипалися між собою). |

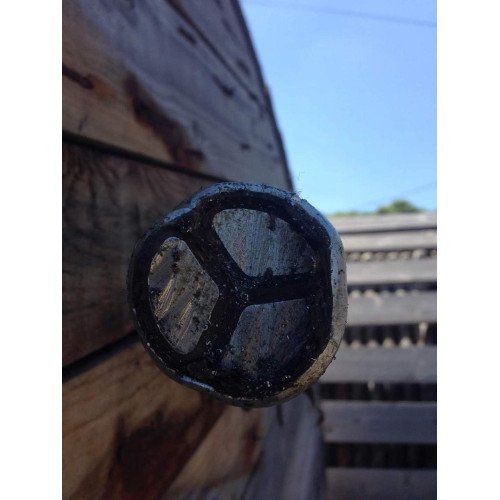

| конструкція жили | моноліт сектор (трикутник) |
| Матеріал кабелю | Подушка під броню зі шаром пластмасових стрічок |
| Область застосування | для прокладання: • в землі (раншах) із середньою корозійною активністю без блукальних струмів • за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації |
| товщина фазної ізоляції | 5,5 мм |
| Гарантійний термін | 36 |
| Конструкція кабелю | Жорстка |
| Мінімальний радіус вигину під час прокладання | 1000 мм |
| Термін служби | 50 |
| Тип додаткового покриття | Алюмінієва оболонка |
| Тип дроту | Силовий |
| Тип зовнішньої оболонки | Вологостійка |
| токове навантаження | 110 а в грунті |
| Упаковка | барабан |
