АСБл 3х50

Виробник:	Україна ТБ
Модель:	952083637
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

АСБл 10 кВ 3x50 Кабель АСБл 10 кВ 3*50 Силовий кабель АСБЛ 10 кВ три жили на п'ятдесят квадрат
ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у олив'яній оболонці, броньовані сталевими стрічками

Кабелі застосовуються для прокладання:

• в землі (раншах) з високою корозійною активністю без блукальних струмів

• в землі (раншах) із середньою корозійною активністю, зокрема з наявністю блюдних струмів• у шахтах, не небезпечних за газом і пилом

• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації

АСБл 3x50 (ож) — 10 ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у олив'яній оболонці, броньовані сталевими стрічками

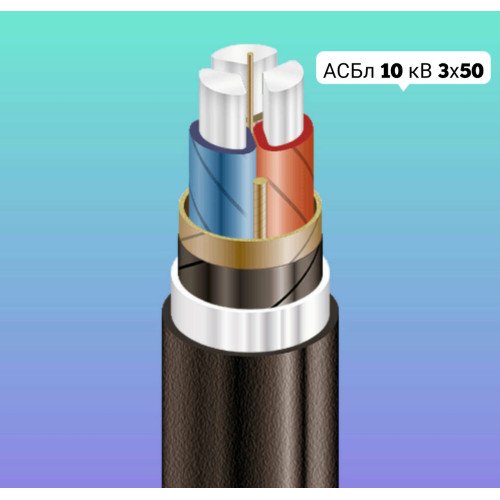

КОНСТРУКЦИЯ:
1	Алюмінієва струмопровідна жила
2	Паперова просочена ізоляція
3	Джгут із кабельного паперу
4	Поясна ізоляція
5	Екран з електропровідного паперу
6	Свинцева оболонка
7	Подушка під броню зі шаром пластмасових стрічок
8	Броня з двох сталевих стрічок
9	Зовнішній покрив

АСБл 3x50 (ож) — 10
ГОСТ 18410-73

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число та номінальний переріз струмопровідних жил

мм²

3 x 50

Товщина ізоляції між жилами

мм

5.5

Товщина ізоляції жила-болочка

мм

Товщина оболонки

мм

1.32

Тривало допустимі токові навантаження *

• під час прокладання в повітрі

132

• під час прокладання в ґрунті

134

Діапазон робочих температур

° С

-50 . . . +50

Мінімальний радіус вигину під час прокладання

мм

630

Різність рівнів по трасі прокладки, не більш ніж

Зовнішній діаметр металевої оболонки (праворуч)

мм

Розрахунковий зовнішній діаметр кабелю (праворуч) **

мм

Маса кабелю (орієнтовно)

кг/км

3430

Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах

м, т

№ 16а:	570 • 2.2
№ 18:	660 • 2.7

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240

Default
броня	Броня з двох сталевих стрічок
вага кабеля в одному метрі	3,43 кг
Електрична напруга	6000 - 10000 вольт
зовнішній діаметр кабелю з оболонкою	42 мм
кількість жил	3
поясная ізоляція	Кабельний папір — спеціальні довговолокнисті стрічки з сульфатної целюлози. Каніфольно-масляний склад (хімічний компаунд) — суміш очищеного нафтового масла, каніфолі та петролатуму, якою цей папір повністю просочений.
січення кабеля	50 мм2
січеня жили	50 мм2 квадратних
Т У У	ГОСТ 18410-73
тип кабелю	силовий кабель алюмінієвий броньований для прокладання в землі маслонаповнений 6 кВ - 10 кВ
Товщина ізоляції жила-болочка	4 мм
товщина оболонки	1,35 мм
Ізоляція	Паперова просочена ізоляція
діапазон температур	° С -50 . . . +50
Жила	алюміній
Застосування	для прокладання в землі 10 кВ
зовнішня оболонка	багатошаровий пиріг, де верхнім видимим матеріалом є склопряжа або кабельна пряжа, просочена бітумним складом, або крейдований розчин (щоб кабелі не злипалися між собою).

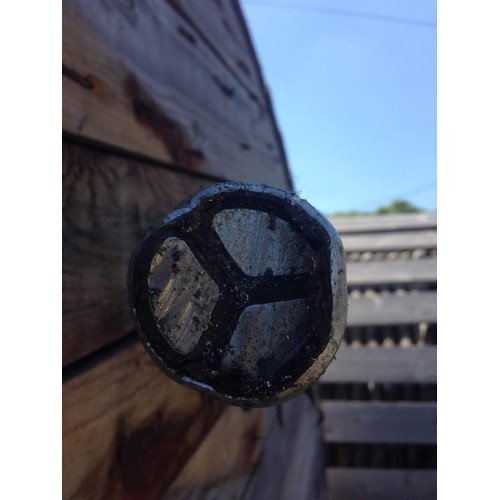

конструкція жили	моноліт сектор (трикутник)
Матеріал кабелю	Подушка під броню зі шаром пластмасових стрічок
Найменування	Силовий кабель АСБл 10 кВ три жили на п'ять квадрат
Область застосування	для прокладання: • в землі (раншах) із середньою корозійною активністю без блукальних струмів • за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
Покриття кабелю	паперовою просоченою ізоляцією, у свинцевій оболонці, броньовані сталевими стрічками
товщина фазної ізоляції	5,5 мм
Гарантійний термін	36
Конструкція кабелю	Жорстка
Мінімальний радіус вигину під час прокладання	630 мм
Матеріал струмопровідної жили	алюміній
Термін служби	25
Тип додаткового покриття	свинцева оболонка
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	134 A в грунті
Упаковка	барабан
