ААбл 3х95 10 кВ - повний опис та технічні характеристики

ААбл 3х95 10 кВ

Виробник:	Україна ТБ
Модель:	561111649
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

ААБл 10 кВ 3x95 ААБл 10 кВ 3*95 Силовий кабель ААБЛ 10 кВ три жили на дев'ять квадратів
ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками

Кабелі застосовуються для прокладання:

• в землі (раншах) із середньою корозійною активністю без блукальних струмів

• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації

ААБл 3x95(за)-10 ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками

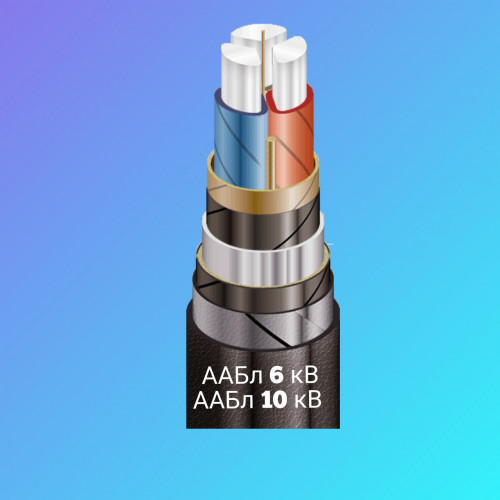

КОНСТРУКЦИЯ:
1	Алюмінієва струмопровідна жила
2	Паперова просочена ізоляція
3	Джгут із кабельного паперу
4	Поясна ізоляція
5	Екран з електропровідного паперу
6	Алюмінієва оболонка
7	Подушка під броню зі шаром пластмасових стрічок
8	Броня з двох сталевих стрічок

ААБл 3x95(за)-10
ГОСТ 18410-73

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число та номінальний переріз струмопровідних жил

мм²

3 x 95

Товщина ізоляції між жилами

мм

5.5

Товщина ізоляції жила-болочка

мм

Товщина оболонки

мм

1.5

Тривало допустимі токові навантаження *

• під час прокладання в повітрі

194

• під час прокладання в ґрунті

192

Діапазон робочих температур

° С

-50 . . . +50

Мінімальний радіус вигину під час прокладання

мм

1200

Різність рівнів по трасі прокладки, не більш ніж

Зовнішній діаметр металевої оболонки (праворуч)

мм

Розрахунковий зовнішній діаметр кабелю (праворуч) **

мм

Маса кабелю (орієнтовно)

кг/км

3220

Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах

м, т

№ 18:

500 • 2.1

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Default
броня	Броня з двох сталевих стрічок
вага кабеля в одному метрі	3,22 кг
Електрична напруга	6000 - 10000 вольт
зовнішній діаметр кабелю з оболонкою	48 мм
кількість жил	3
поясная ізоляція	Кабельний папір — спеціальні довговолокнисті стрічки з сульфатної целюлози. Каніфольно-масляний склад (хімічний компаунд) — суміш очищеного нафтового масла, каніфолі та петролатуму, якою цей папір повністю просочений.
січення кабеля	95 мм2
січеня жили	95 мм2 квадратних
Т У У	ГОСТ 18410-73
тип кабелю	силовий кабель алюмінієвий броньований для прокладання в землі маслонаповнений 6 кВ - 10 кВ
Товщина ізоляції жила-болочка	4 мм
товщина оболонки	1,55 мм
Ізоляція	Паперова просочена ізоляція
діапазон температур	° С -50 . . . +50
Жила	алюміній
Застосування	для прокладання в землі 10 кВ
зовнішня оболонка	багатошаровий пиріг, де верхнім видимим матеріалом є склопряжа або кабельна пряжа, просочена бітумним складом, або крейдований розчин (щоб кабелі не злипалися між собою).

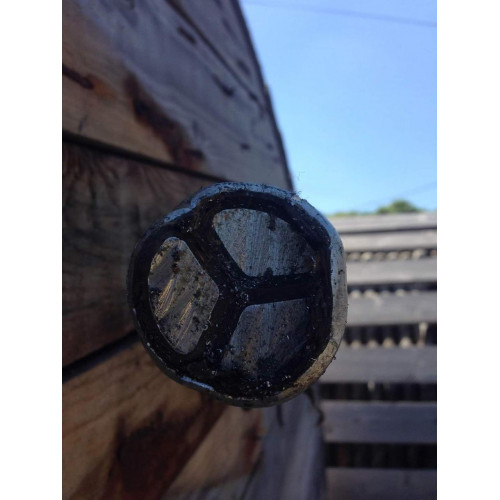

конструкція жили	моноліт сектор (трикутник)
Матеріал кабелю	Подушка під броню зі шаром пластмасових стрічок
Найменування	Силовий кабель ААБл 10 кВ три жили на дев'яносто п'ять квадратів
Область застосування	для прокладання: • в землі (раншах) із середньою корозійною активністю без блукальних струмів • за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
Покриття кабелю	паперова просочена ізоляція, в алюмінієвій оболонці, броньовані сталевими стрічками
товщина фазної ізоляції	5,5 мм
Гарантійний термін	36
Конструкція кабелю	Жорстка
Мінімальний радіус вигину (мм)	1200 мм
Мінімальний радіус вигину під час прокладання	1200 мм
Матеріал струмопровідної жили	алюміній
Термін служби	25
Тип додаткового покриття	алюміній оболонка
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	192 A в грунті
Упаковка	барабан
