ААШв 3х50 10 кВ

ААШв 10 кВ  3x50 Кабель ААШв 10 кВ 3*50 Силовий кабель ААшв10 кВ три жили на п\'ятдесят квадрат

ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

Кабелі застосовуються для прокладання:

• в землі (раншах) з високою корозійною активністю без блюдних струмів

в землі (раншах) із середньою корозійною активністю, зокрема з наявністю блюдних струмів

• в приміщеннях (тоннелях), каналах, кабельних півповерхових, шахтах, колекторах, виробничих та інших приміщеннях, зокрема у сирих, частково затоплюваних приміщеннях, за наявності середовища із середньою та високою корозійною активністю

• у пожежонебезпечних приміщеннях• на спеціальних кабельних естакадах

• мостами

• в шахтах, не небезпечних за газом і пилом, позаяк немає небезпеки механічних пошкоджень в експлуатації

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум\'я під час одиночного прокладання

ААШв 3x50 (ож) — 10

ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

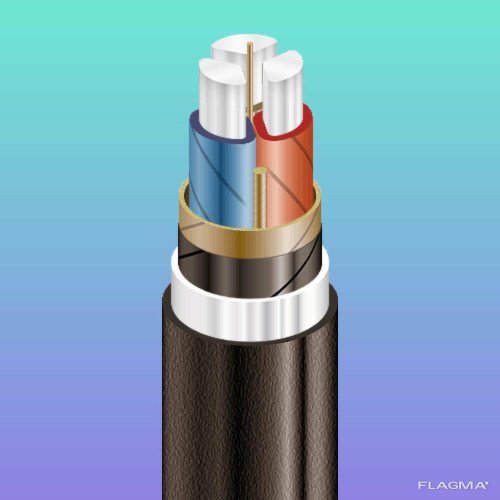

КОНСТРУКЦИЯ:

1 Алюмінієва струмопровідна жила

2 Паперова просочена ізоляція

3 Джгут із кабельного паперу

4 Поясна ізоляція

5 Екран з електропровідного паперу

6 Алюмінієва оболонка

7 Випресований захисний шланг із ПВХ пластикату

ААШв 3x50 (ож) — 10

ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 10

Число та номінальний переріз струмопровідних жил мм 2 3 x 50

Товщина ізоляції між жилами мм 5.5

Товщина ізоляції жила-болочка мм 4

Товщина оболонки мм 1.35

Тривало допустимі токові навантаження *

• під час прокладання в повітрі А 132

• під час прокладання в ґрунті А 134

Діапазон робочих температур ° С -50 . . . +50

Мінімальний радіус вигину під час прокладання мм 900

Різність рівнів по трасі прокладки, не більш ніж м 15

Зовнішній діаметр металевої оболонки (праворуч) мм 30

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 36

Маса кабелю (орієнтовно) кг/км 1750

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т

№ 16а: 780 • 1.6

Актуальну ціну товарів уточнюйте. Зверніть увагу! Відпуск кабельної продукції нарізку та її подальше відвантаження проводяться на умовах передоплати (у розмірі від 30% до 100% вартості замовлення) або на умовах самовивезення. Терміни відвантаження визначаються у порядку черговості надходження замовлень. Без внесення передоплати товар не відвантажується.

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
