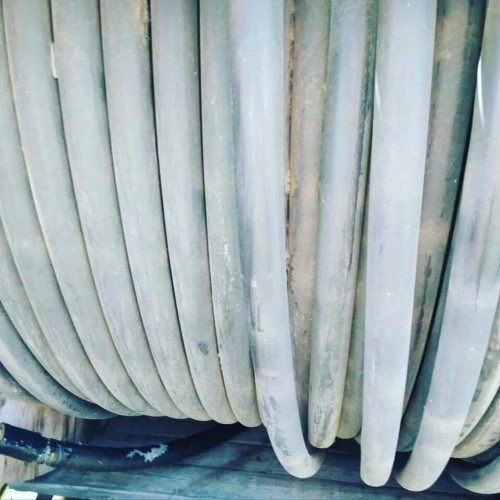

ААШв 3x50(ож)-10 кВ Силовий кабель ААШв 10 кВ 3*50 Кабель алюмінієвий ААШв 10 кВ три жили на п'ятдесят квадрат

ГОСТ 18410-73 Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, із захисним шлангом з ПВХ пластикату

Кабелі застосовуються для прокладки:

• в землі (траншеях) з високою корозійною активністю без блукаючих струмів• в землі (траншеях) з середньою корозійною активністю, в т. ч. з наявністю блукаючих струмів

• у приміщеннях (тунелях), каналах, кабельних полуэтажах, шахтах, колекторах, виробничих та інших приміщеннях, в т. ч. в сирих, частково затапливаемых приміщеннях, при наявності середовища зі середньою і високою корозійною активністю• в пожежонебезпечних приміщеннях• на спеціальних кабельних естакадах

• по мостах

• в шахтах, не небезпечних по газу та пилу

• при відсутності небезпеки механічних пошкоджень в експлуатації

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці

ААШв 3x50(ож)-10 кВ
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, із захисним шлангом з ПВХ пластикату

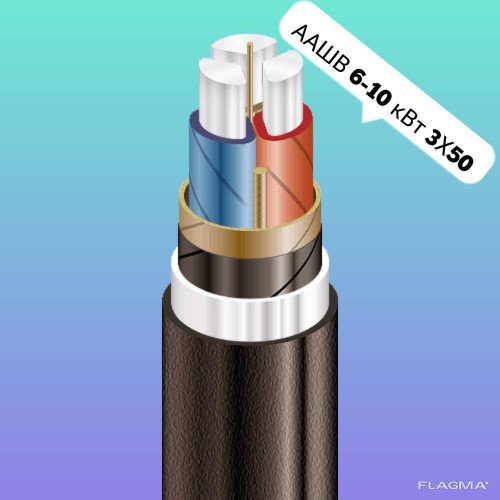

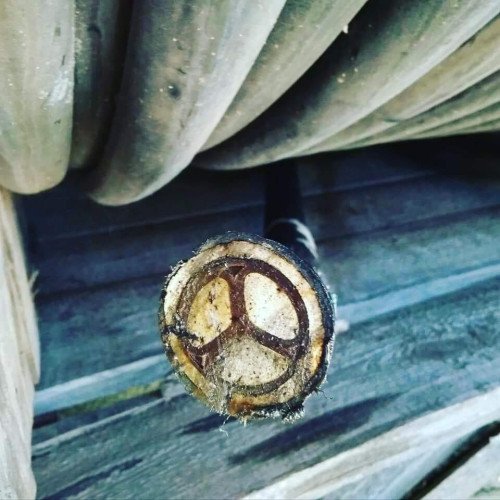

КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Паперова просочена ізоляція
3 Джгут з кабельного паперу
4 Поясна ізоляція
5 Екран з електропровідного паперу
6 Алюмінієва оболонка
7 Выпрессованый захисний шланг з ПВХ пластикату


ААШв 3x50(ож)-10 кВ
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, із захисним шлангом з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Число і номінальний переріз струмопровідних жил мм 2 3 x 50
Товщина ізоляції між жилами 5.5 мм
Товщина ізоляції жила-оболонка 4 мм
Товщина оболонки мм 1.35
Тривало допустимі струмові навантаження *
• при прокладці в повітрі А 132
• при прокладці в грунті А 134
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 900
Різниця рівнів по трасі прокладки, не більше 15 м
Зовнішній діаметр металевої оболонки (довідково) мм 30
Розрахунковий зовнішній діаметр кабелю (довідково) ** 36 мм
Маса кабелю (орієнтовно) кг/км 1750

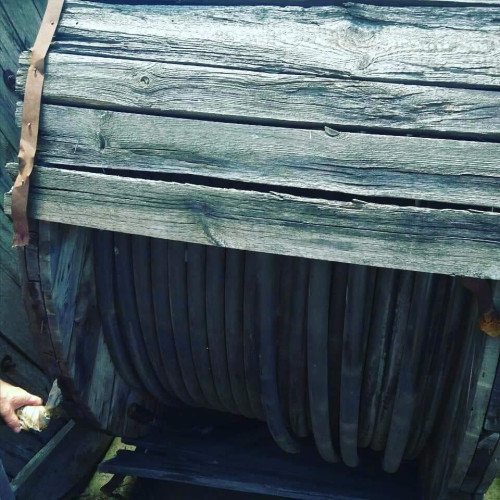

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 16а: 780 • 1.6


Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки:При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
