Кабель ВВГ нг 3х4 - повний опис та технічні характеристики

Кабель ВВГ нг 3х4

Виробник:	Україна ТБ
Модель:	1446038919
Наявність:	В наявності

100.00 грн.
5000 або більше 95.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

#ввгнгд #ввгнг #ввг #кабельмідний #дріт #увгнгд3х6 #ввгнгд3х4 #ввгнг3х6 #ввгнг3х4 #ввг3х4 #ввг3х6 #ввг3х10 #ввгнг3х10 #ввгнгд3х10 #силовий кабель #ввг3х25 #ввг3х35 #ввг3х50 #ввг3х70 #ввг3х95 #ввг3х120 #ввг3х150 #ввг3х185 #ввг3х240 #ввгнгд3х4 #ввгнгд3х6 #ввгнгд3х10 #ввгнгд3х16 #ввгнг3х4 #ввгнг3х6 #ввгнг3х10 #ввгнгд3х25 #ввгнгд3х35 #ввгнгд3х50 #ввгнгд3х70 #ввгнгд3х95 #ввгнгд3х120 #ввгнгд3х185 #ввгнгд3х240

ВВГнг 3x4-1

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату зниженої пального

Кабелі застосовуються для прокладання:

• у пучках

• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ120000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

• стійкість до поширення полум'я під час прокладання в пучках за категорії А

ВВГнг 3x4-1

ТУ У 31.3-00214534-018-2003

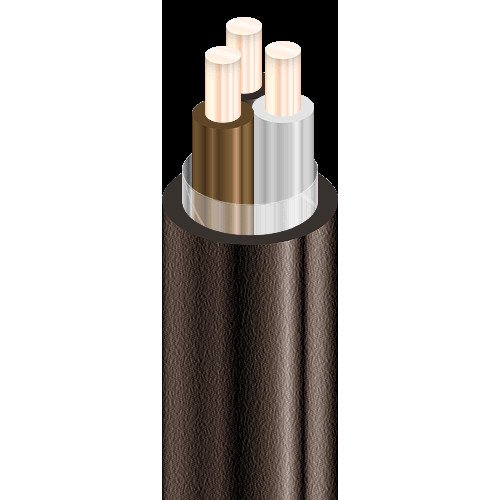

КОНСТРУКЦИЯ:

1 Мідна струмопровідна жила

2 Ізоляція з ПВХ-пластикунату

3 Обмотка ПЕТ плівкою

4 Зовнішня оболонка з ПВХ пластикату зниженої пального

ВВГнг 3x4-1

ТУ У 31.3-00214534-018-2003

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число та номінальний переріз струмопровідних жил мм 2 3 x 4

Товщина фазної ізоляції мм 1

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі А 36

• під час прокладання в ґрунті А 47

Максимально допустима температура жили

• тривало °C +70

• в аварійному режимі °C +90

• за короткого замикання °C +160

Діапазон робочих температур °C -50... +50

Мінімальний радіус вигину під час прокладання мм 105

Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 14

Маса кабелю (орієнтовно) кг/км 220

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т

№ 10: 1210 • 0.3

No 12: 1670 • 0.5

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки:

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%

Default
вага кабеля в одному метрі	0,22 кг
Електрична напруга	400 - 600 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	14 мм
кількість жил	3
квадратів	4
Наружна оболонка	Наружная оболонка з ПВХ пластикату зниженої пожежо опасності
січення кабеля	4 мм2 квадратних
січеня жили	4 мм2
Т У У	ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
тип кабелю	силовий кабель мідний в пвх обонці
товщина фазної ізоляції	0,7 мм
ту кабелю мідного негорючого нг	ТУ У 31.3-00214534-018-2003
ту кабеля мідного негорючого нгд	ТУ У 31.3-00214534-018-2003
Ізоляція	ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату
внутрішня оболонка (заповнення)	Внутрішня оболонка з пластику ПВХ пониженої вогнеопасності
Жила	мідна монолітна жила
Застосування	Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Максимальна допустима температура жили	тривало ° С +70 • в аварійному режимі ° С +90 • у разі короткого замикання ° С +160 Діапазон робочих температур ° С -50 . . . +50
Матеріал кабелю	Зовнішня оболонка з ПВХ пластикату
Гарантійний термін	36 місяців
Колір	чорний
Конструкція кабелю	Жорстка
Мінімальний радіус вигину під час прокладання	105 мм
Скрутка жил	три ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	25 років
Тип дроту	Силовий
Тип зовнішньої оболонки	Знижена горючість
токове навантаження	47 А в землі 36 А в повітрі
Упаковка	бухта - барабан
