ВВГ 1x630-1кВ Кабель ВВГ 1*630 Силовий кабель мідний один на шістсот тридцять квадратів

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки: • одиночної прокладкою • у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам: • стійкість до поширення полум'я при одиночній прокладці

ВВГ 1x630-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

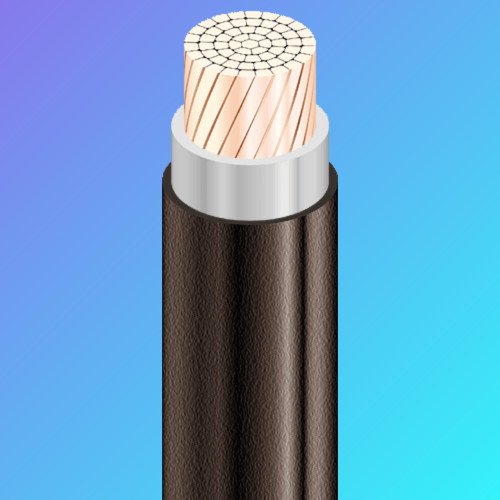

КОНСТРУКЦІЯ:

1 Мідна багатодротяна струмопровідна жила ущільнена

2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка з ПВХ пластикату

ВВГ 1x630-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 1

Число і номінальний переріз струмопровідних жил мм 2 1 x 630

Товщина фазної ізоляції мм 2.8

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі А 910

• при прокладці в грунті А 774

Тривало допустимі струмові навантаження на постійному струмі *

• при прокладці в повітрі А 1252

• при прокладці в грунті А 1299

Максимально допустима температура жили

• довгостроково ° З +70

• в аварійному режимі ° С +90

• при короткому замиканні ° С +140

Діапазон робочих температур, ° С -50 . . . +50

Мінімальний радіус вигину при прокладці мм 410

Розрахунковий зовнішній діаметр кабелю (довідково) ** 41 мм

Маса кабелю (орієнтовно) кг/6450 км

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т № 18: 660 • 4.7 № 20: 1050 • 7.4

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником * Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м ** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
