ВВГ ВВГнг-ls ВВГнгд 4х25 - повний опис та технічні характеристики

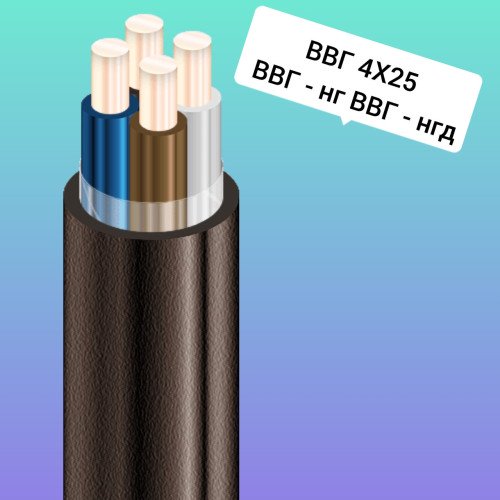

ВВГ ВВГнг-ls ВВГнгд 4х25

Виробник:	Україна ТБ
Модель:	1309586703
Наявність:	В наявності

5.00 грн.
2000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

*ВВГ 4x25 Кабель ВВГ 425 Силовий кабель мідний чотири жили на двадцять п'ять квадрат** ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання

ВВГ 4x25 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

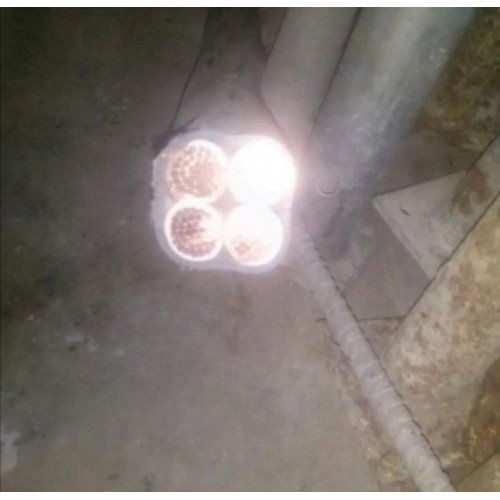

КОНСТРУКЦИЯ:
1	Мідна струмопровідна жила
2	Ізоляція з ПВХ пластикату

3	Зовнішня оболонка з ПВХ пластикату

ВВГ 4x25
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число та номінальний переріз струмопровідних жил

мм²

4 x 25

Товщина фазної ізоляції

мм

1.2

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі

104

• під час прокладання в ґрунті

123

Максимально допустима температура жили

• тривало

° С

+70

• в аварійному режимі

° С

+90

• у разі короткого замикання

° С

+160

Діапазон робочих температур

° С

-50 . . . +50

Мінімальний радіус вигину під час прокладання

мм

180

Розрахунковий зовнішній діаметр кабелю (праворуч) **

мм

Маса кабелю (орієнтовно)

кг/км

1150

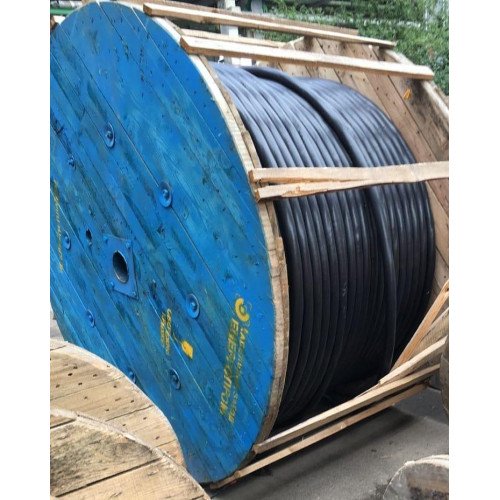

Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах

м, т

№ 14:

1090 • 1.4

Примітки: ЦЕНИ ПРИТУЙТЕ.

Примітки: УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані під час роботи в чотиридротових мережах із навантаженням у всіх жилах для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої форми

2. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату

3. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4. ОБОЛОЧКА — з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки

Число і номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Маса кабелю, кг/км (орієнти-рівно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження на змінному струмі*, А

					під час прокладання на повітрі	під час прокладання в землі
ВВГ 4х1,5	9	0,6	130	68	20	25
ВВГ 4х2,5	10	0,6	180	75	25	33
ВВГ 4х4	12	0,7	260	90	33	44
ВВГ 4х6	13	0,7	350	98	43	55
ВВГ 4х10	16	0,9	550	120	59	73
ВВГ 4х16	18	0,9	800	135	78	95
ВВГ 4х25	24	1,1	1220	180	104	124
ВВГ 4х35	27	1,1	1610	203	127	147
ВВГ 4х50	31	1,2	2130	233	155	174
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м

Default
вага кабеля в одному метрі	1,1кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Електрична напруга	400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	24 мм
Кількість жил у загальному кабелі	Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю:	1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу)	Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля	25мм квадратних
січеня жили	25 мм2
Т У У	ТУ У 31.3-00214534-048:2007
тип кабелю	силовий кабель мідний
ту кабелю мідного негорючого нг	ТУ У 31.3-00214534-018-2003
ту кабеля мідного негорючого нгд	ТУ У 31.3-00214534-018-2003
Застосування	Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, сухих каналах і тунелях, в умовах агресивного середовища
Максимальна допустима температура жили	+70
Найменування	мідний кабель чотири жили на двадцять п'ять квадрат
товщина фазної ізоляції	1,2 мм
Гарантійний термін	36
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Мінімальний радіус вигину (мм)	180
Матеріал оболонки	Полівінілхлоридний пластикат
Матеріал струмопровідної жили	Мідь
Скрутка жил	чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	25
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	104 А
Упаковка	Котушка
