ВВГ ВВГ нг ВВГ нгд 4х16

Кабель ВВГ 4x16 ВВГ 4*16 Силовий кабель мідний чотири жили на шістнадцять квадратів
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

Кабелі застосовуються для прокладання:

• одиночною прокладкою

• у приміщеннях, у сухих каналах та тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами

Можливе виготовлення кабелю з поясною ізоляцією із ПВХ пластикату.

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці

ВВГ 4x16
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату

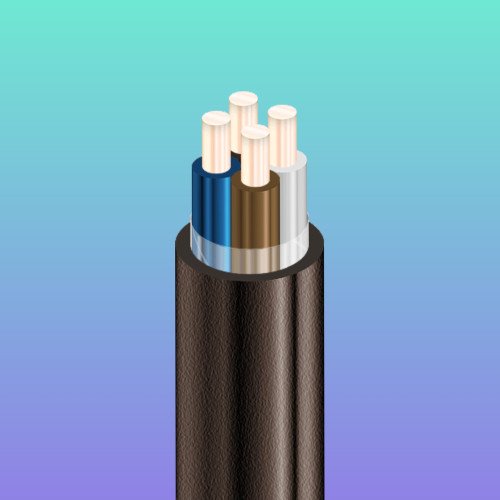

КОНСТРУКЦІЯ:
1 Мідна струмопровідна жила
2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка із ПВХ пластикату
ВВГ 4x16
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЗ, з ізоляцією із ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число та номінальний переріз струмопровідних жил мм 2 4 x 16
Товщина фазної ізоляції мм 1
Довго допустимі струмові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі А 78
• при прокладанні в ґрунті А 94
Максимально допустима температура жили
• довгостроково ° С +70
• в аварійному режимі ° С +90
• при короткому замиканні ° С +160
Діапазон робочих температур °С-50. . . +50
Мінімальний радіус вигину при прокладанні мм 150
Розрахунковий зовнішній діаметр кабелю (довідково)** мм 20
Маса кабелю (орієнтовно) кг/км 760
Розрахункова будівельна довжина кабелю та маса брутто при постачанні на барабанах м, т
№ 12: 820 • 0.7
№ 14:  1570 • 1.4
Примітки: ЦІНИ УТОЧНЮЙТЕ.

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельної довжини виробу необхідно погоджувати з виробником
* Довго допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25°С, температура ґрунту плюс 15°С, питомий тепловий опір ґрунту 1.2°Км/Вт, глибина прокладки в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ±10%
