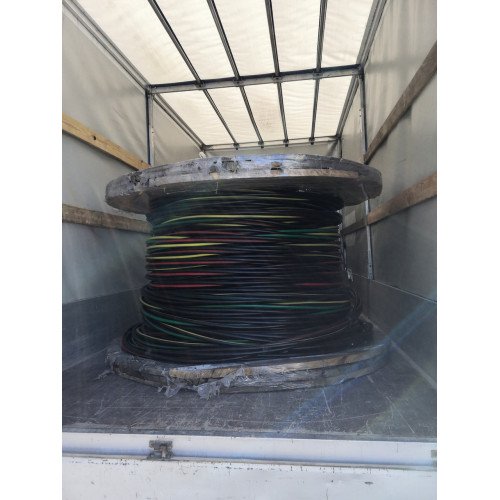

Провід алюмінієвий СІП 5 4х120 ASXSN 4х120 СІП 5 нг 4х120

СІП5 4х120 СІП5нг 4Х120 AsXSn 4*120 Провод СІП 5 120 мм2 Провод алюмінієвий 120 квадратів

ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови

Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокирующими матеріалами

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум\\\'я при одиночній прокладці

СИП 5 нг 4Х120

ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

КОНСТРУКЦІЯ:

1 Алюмінієва багатодротяна струмопровідна жила ущільнена

2 Ізоляція з полімерної композиції, що не розповсюджує горіння

СИП 5 нг 4Х120

ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга кВ 0.6 / 1

Число і номінальний переріз фазних струмопровідних жил мм 2 4 x 120

Товщина фазної ізоляції мм 1.7

Допустимі струмові навантаження *

• довгостроково А 340

• при короткому замиканні (не більше 1 с) кА 10.9

Максимально допустима температура жили

• довгостроково ° З +90

• при короткому замиканні (не більше 5 с) ° З +250

Діапазон робочих температур ° З -60 . . . +50

Допустима температура прокладки (монтажу), не менше ° З -20

Мінімальний радіус вигину при прокладці мм 390

Розрахунковий зовнішній діаметр (довідково) ** мм 39

Маса (орієнтовно) кг/км 1570

Розрахункова будівельна довжина і маса брутто при поставці на барабанах м, т

№ 16а: 630 • 1.2

№ 18: 720 • 1.6

№ 20: 1160 • 2.5

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
