Провід СІП 4х25 СІП 4 4х25 - повний опис та технічні характеристики


Провід СІП 4х25 СІП 4 4х25

Виробник:Україна ТБ
Модель: 1452727631
Наявність: В наявності

  • 125.00 грн.

  • 5000 або більше 117.00 грн.
+380981292789
Замовлення тільки за телефоном

СІП 4x25 СІП 4*25 СІП ЧОТИРІ ЖИЛИ НА ДВАДЦЯТЬ П\'ЯТЬ КВАДРАТ

ТУ У 31.3-00214534-014-2002 Проводи самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену

Застосовуються для прокладання: • повітряних ліній електропередачі (ВЛ) на напругу до 0,6/1 кВ• відгалуження до введення в житлові будинки та господарські прибудови

СІП 4x25
ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену

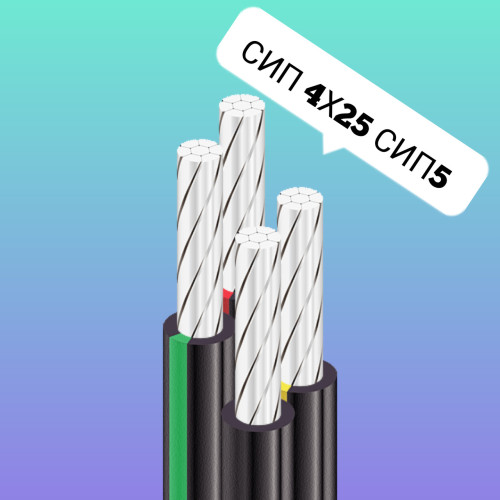

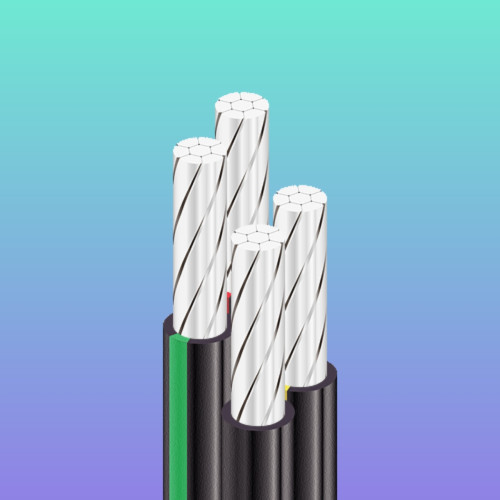

КОНСТРУКЦИЯ:
1Алюмінієва багатодротова ущільнена струмопровідна жила
2Ізоляція зі світлостабілізованого термопластичного поліетилену



СІП 4x25
ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напругакВ0.6 / 1
Число і номінальний переріз фазних струмопровідних жилмм 24 x 25
Товщина фазної ізоляціїмм1.4
Допустимі токові навантаження *
• тривалоА95
• за короткого замикання (не більш ніж 1 с)кА1.6
Максимально допустима температура жили
• тривало° С+70
• у разі короткого замикання (не більш ніж 5 с)° С+135
Діапазон робочих температур° С-60 . . . +50
Допустима температура прокладання (монтажу), не менш ніж° С-20
Мінімальний радіус вигину під час прокладаннямм209
Розрахунковий зовнішній діаметр (праворуч) **мм20.9
Маса (орієнтовно)кг/км360

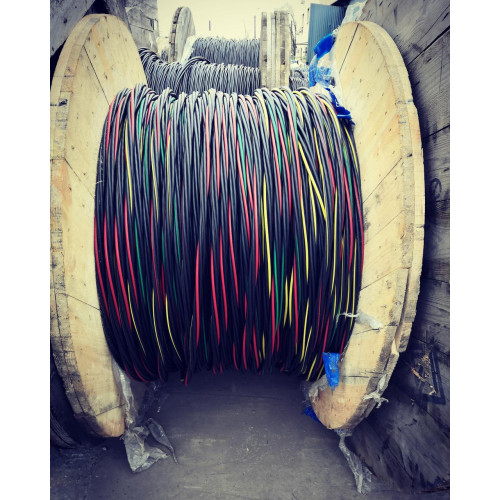

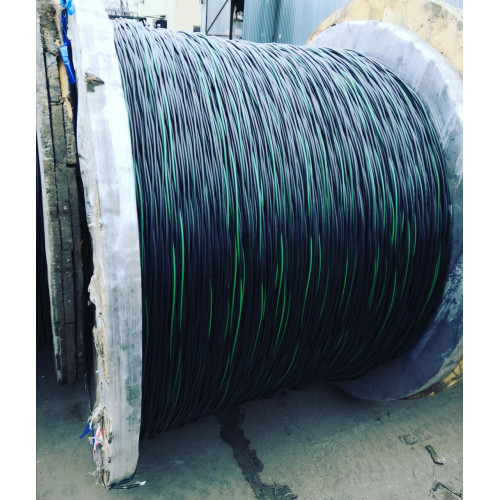

Розрахункова будівельна довжина та маса брутто під час постачання на барабанахм, т
№ 16а: 2530 • 1.3
№ 18: 2890 • 1.6
№ 20: 4630 • 2.5





Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для таких умов: температура довкілля плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.ФАЗНА ТОКОПРОВОДІТЯ ЖИЛА — алюмінієва багатодротова ущільнена круглої форми.

2.ІЗОЛЯЦІЯ — композиція світлостабілізованого термопластичного поліетилену

Число та номінальний переріз жил, мм2Зовнішній діаметр дроту, ммНомінальна товщина ізоляції, ммМаса дроту, кг/км (орієнтовно)Мінімаль-тний радіус вигину під час прокладання, ммТривало допустиме струмове навантаження*, АДопустиме струмове навантаження за односекундного короткого замикання*, кА
 4х1617,41,3260174751,0
 4х2520,51,3380205951,6
 4х3522,91,35002291152,3
 4х5026,61,56702661403,2
* Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2




Default
Кількість жил у загальному кабелі Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю: 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу) Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
Ізоляція Ізоляція зі світлостабілізованого термопластичного поліетилену.
Застосування Для прокладання повітряних ліній 1 кВ
Гарантійний термін 36
Довжина в упаковці 500
Зовнішній діаметр 20
Кількість жив 4
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Мінімальна робоча температура -50
Мінімальний радіус вигину 209
Максимальна робоча температура 50
Матеріал ізоляції Пластмас
Матеріал оболонки Пластмас
Матеріал струмопровідної жили Алюміній
Наявність ізоляції Так
Номінальна робоча напруга 1000
Номінальне струмове навантаження, не більше 95
Перетин жили 25
Провід сип 4х25 Леп
Сип 4 4х25 Леп
Сип 4х25 Леп
Скрутка жил чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби 25
Термоізоляція Поліетилен
Тип дроту Монтажний
Тип зовнішньої оболонки Світлотермостійка

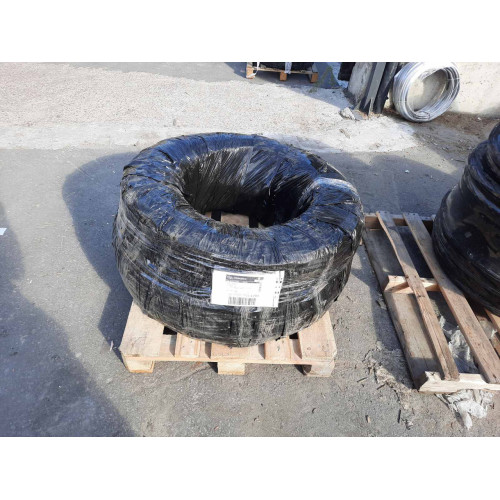

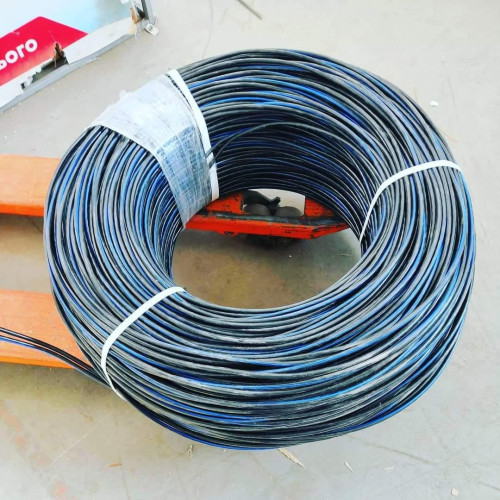

Упаковка Бухта
Форма перерізу Кругла
