Провід СІП5 4х95 ASXSN 4х95 СІП5нг 4х95 0,4/1кВ - повний опис та технічні характеристики

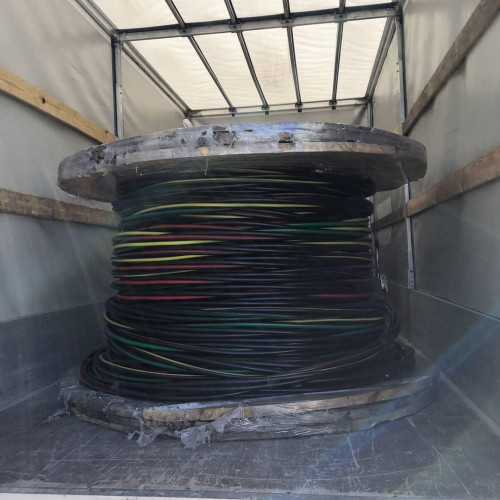

Провід СІП5 4х95 ASXSN 4х95 СІП5нг 4х95 0,4/1кВ

Виробник:	Україна ТБ
Модель:	1444895950
Наявність:	В наявності

620.00 грн.
5000 або більше 555.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

СИП 5 нг 4х95 - AsXSn 4*95
ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови

Можливе виготовлення дроту з поздовжньою герметизацією жили водоблокирующими матеріалами

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

СИП 5 нг 4х95 - AsXSn 4x95 ТУ У 27.3-00214534-074:2013
Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння
КОНСТРУКЦІЯ:
1	Алюмінієва багатодротяна струмопровідна жила ущільнена
2	Ізоляція з полімерної композиції, що не розповсюджує горіння

СИП 5 нг 4х95 - AsXSn 4x95
ТУ У 27.3-00214534-074:2013

Проводи самонесучі з ізоляцією з полімерної композиції, що не поширюють горіння

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

0.6 / 1

Число і номінальний переріз фазних струмопровідних жил

мм²

4 x 95

Товщина фазної ізоляції

мм

1.7

Допустимі струмові навантаження *

• довгостроково

300

• при короткому замиканні (не більше 1 с)

кА

8.8

Максимально допустима температура жили

• довгостроково

° З

+90

• при короткому замиканні (не більше 5 с)

° З

+250

Діапазон робочих температур

° З

-60 . . . +50

Допустима температура прокладки (монтажу), не менше

° З

-20

Мінімальний радіус вигину при прокладці

мм

354

Розрахунковий зовнішній діаметр (довідково) **

мм

35.4

Маса (орієнтовно)

кг/км

1270

Розрахункова будівельна довжина і маса брутто при поставці на барабанах

м, т

№ 16а:	780 • 1.3
№ 18:	890 • 1.6
№ 20:	1430 • 2.5

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м²** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Число і номінальний переріз жил, мм2	Зовнішній діаметр проводу, мм	Номінальна товщина ізоляції,мм	Маса проводу, кг/км (орієнтовно)	Мінім-ний радіус вигину при прокладці, мм	Тривало допустиме струмове навантаження *, А	Допустиме струмове навантаження при односекундном короткому замиканні*, кА


2х16	14,4	1,3	130	144	75	1,0
2х25	17,0	1,3	190	170	95	1,6
2х35	19,0	1,3	250	190	115	2,3
2х50	22,0	1,5	330	220	140	3,2

4х16	17,4	1,3	260	174	75	1,0
4х25	20,5	1,3	380	205	95	1,6
4х35	22,9	1,3	500	229	115	2,3
4х50	26,6	1,5	670	266	140	3,2

4х70	31,9	1,7	950	319	180	4,5
4х95	36,0	1,7	1260	360	220	6,0
4х120	38,9	1,7	1540	389	250	5,9
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2

Default
ГОСТ	ГОСТ Р 52373-2005
ГОСТ СІП5	ГОСТ Р 52373-2005
ДСТУ СІП3	ДСТУ 4743:2007
ДСТУ СІП4	ДСТУ 4743:2007
ДСТУ СІП5	ДСТУ 4743:2007
ДСТУ СІП5нг AsXSn	ДСТУ 4809:2007: ПБ100000000
ДСТУ СІПн-3	ДСТУ 4743:2007
Кількість жил у загальному кабелі	Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю:	1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу)	Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
ТУ СІП 4	ТУ У 31.3-00214534-014-2002
ТУ СІП 5	ТУ У 31.3-00214534-014-2002
ТУ СІП3	ТУ У 27.3-00214534-066:2013
ТУ СІП5нг AsXSn	ТУ У 27.3-00214534-074:2013
ТУ СІПн-3	ТУ У 27.3-00214534-066:2013
Ізоляція	ІЗОЛЯЦІЯ - композиція світлостабілізованого зшитого поліетилену, що не розповсюджує горіння
Застосування	Для прокладання повітряних ліній 1 кВ
Найменування	СИП 5 ЧОТИРИ НА ДЕВ'ЯНОСТО п'ять квадрат
Гарантійний термін	36
Зовнішній діаметр	35
Кількість жив	4
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Мінімальна робоча температура	-50
Мінімальний радіус вигину	354
Максимальна робоча температура	50
Маса	1.27
Матеріал ізоляції	Пластмас
Матеріал оболонки	Самозагасаючий поліетилен
Матеріал струмопровідної жили	алюміній
Наявність ізоляції	Так
Номінальна робоча напруга	1000
Номінальне струмове навантаження, не більше	300
Перетин жили	95
Скрутка жил	чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	50
Термоізоляція	Поліетилен
Тип дроту	Монтажний
Тип зовнішньої оболонки	Вогнестійка
Упаковка	Котушка
Форма перерізу	Кругла
