АПвЭгаП-35 1x70 Кабель 35 кВ 1*70 Высоковольтный кабель 35 кВ Кабель из сшитого полиэтилена

АПвЭгаП-35 1x70/16 АПвЭгаП-35 1x70/25 АПвЭгаП-35 1x70/35 АПвЭгаП-35 1x70/50

ТУ У 31.3-00214534-017-2003

Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена Кабелю этой марки соответствуют аналоги иностранного производства: NA2XS(FL)2Y (DE) • A2XS(FL)2Y (DE) • Al/XLPE/CWS/LW/MDPE (GB) • XRUHAKXS (PL) • АПвП2г (RU) Технические требования к кабелям соответствуют IEC 60502-2 Кабели применяются для прокладки: • в земле (траншеях) • в сырых, частично затапливаемых помещениях • в грунтах с повышенной влажностью • в несудоходных водоемах • в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке Возможно изготовление кабеля с однопроволочной токопроводящей жилой Возможно изготовление кабеля с герметизированной токопроводящей жилой

АПвЭгаП-35 1x70 ТУ У 31.3-00214534-017-2003 Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена

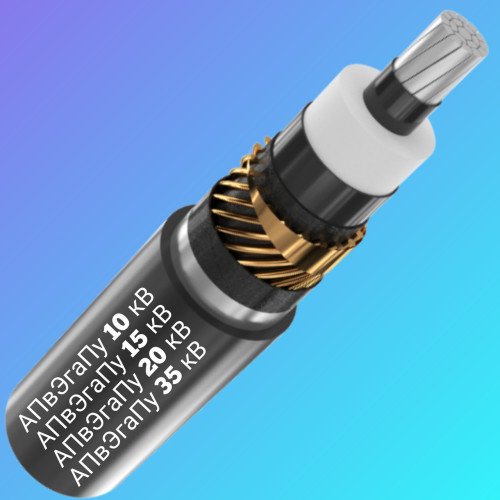

КОНСТРУКЦИЯ:

1 Алюминиевая многопроволочная уплотненная токопроводящая жила

2 Внутренний экструдированный полупроводящий слой

3 Изоляция из сшитого полиэтилена

4 Внешний экструдированный полупроводящий слой

5 Слой обмотки полупроводящей водонабухающей лентой

6 Медный экран

7 Слой обмотки полупроводящей водонабухающей лентой

8 Алюмополимерная лента

9 Наружная оболочка из полиэтилена или сополимера полиэтилена

АПвЭгаП-35 1x70

ТУ У 31.3-00214534-017-2003

Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и наружной оболочкой из полиэтилена

Технические Характеристики:

Номинальное напряжение кВ 35

Максимальное напряжение кВ 42

Число и номинальное сечение токопроводящих жил мм 2 1 x 70

Толщина изоляции мм 8.6

Минимальное сечение экрана мм 2 16

Допустимый ток короткого замыкания по экрану минимального сечения кА 3.3

Максимально допустимый ток короткого замыкания по токопроводящей жиле кА 6.6

Длительно допустимые токовые нагрузки *

• при прокладке треугольником в воздухе А 230

• при прокладке плоскостью в воздухе А 278

• при прокладке треугольником в грунте А 186

• при прокладке плоскостью в грунте А 192

Уровень частичных разрядов при номинальном напряжении, не более пКл 6

Максимально допустимая температура жилы

• длительно ° С +90

• в аварийном режиме ° С +130

• при коротком замыкании ° С +250

Диапазон рабочих температур ° С -60 . . . +50

Минимальный радиус изгиба при прокладке мм 640

Расчетный наружный диаметр кабеля (справочно) ** мм 40

Масса кабеля (ориентировочно) кг/км 1190

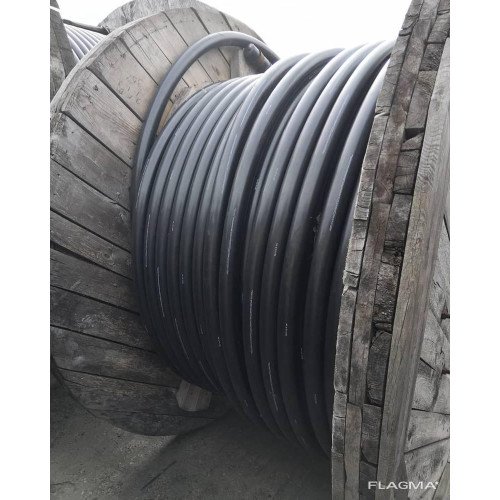

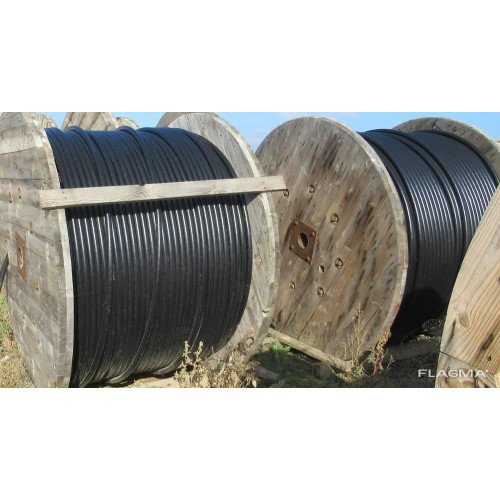

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 18аУД-40: 1062 • 1.8

№ 22УД-60: 1093 • 2.2

№ 20аУД-60: 1244 • 2.2

Примечания: ЦЕНЫ Уточняйте.

Внимание! Кабель Режется И Отправляется ПО Предоплате 30% -100% ОТ Стоимости Заказа ИЛИ Самовывоз. ВРЕМ Отгрузки В Порядке Очереди. БЕЗ Предоплаты Товар НЕ Отгружается .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура жилы 90 °С, температура воздуха 30 °С, температура грунта 20 °С...

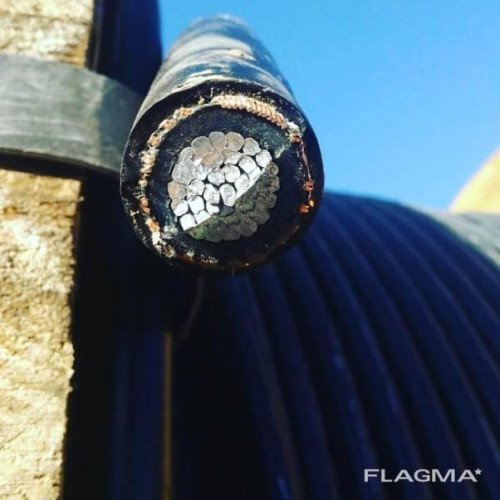

1.ТОКОПРОВОДЯЩАЯ ЖИЛА алюминиевая многопроволочная, круглой формы, уплотненная.

2. ЭКРАН ПО ТОКОПРОВОДЯЩЕЙ ЖИЛЕ наложен экструзией из электропроводящей композиции на основе сшитого полиэтилена.

3. ИЗОЛЯЦИЯ из пероксидносшиваемого полиэтилена.

4. ЭКСТРУДИРОВАННЫЙ ЭКРАН из электропроводящей композиции на основе сшитого полиэтилена.

5. ПОЛУПРОВОДЯЩИЙ ЭКРАН в виде обмотки из водоблокирующих электропроводящих синтетических лент.

6. МЕДНЫЙ ЭКРАН ПО ЖИЛЕ в виде обмотки из медных лент толщиной 0,1 мм или медных проволок, скрепленных медной лентой толщиной не менее 0,1 мм.

7. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ в виде обмотки из водоблокирующих синтетических лент.

8. НАРУЖНАЯ ОБОЛОЧКА из полиэтилена.
