АПВЭГАПУ 20 1х185/50 Высоковольтный кабель Сшитый кабель Силовой кабель Кабель силовой
| Бренд: | Украина ТД |
| Модель: | 1466235797 |
| Наличие: | В наличии |
-
5.00 грн.
АПвЭгаПу-10 1x185/25, АПвЭгаПу-10 1x185/35, АПвЭгаПу-10 1x185/50, АПвЭгаПу-10 1x185/70, АПвЭгаПу-10 1x185/95, АПвЭгаПу-15 1x185/25, АПвЭгаПу-15 1x185/35, АПвЭгаПу-15 1x185/50, АПвЭгаПу-15 1x185/70, АПвЭгаПу-15 1x185/95, АПвЭгаПу-20 1x185/25, АПвЭгаПу-20 1x185/35, АПвЭгаПу-20 1x185/50, АПвЭгаПу-20 1x185/70, АПвЭгаПу-20 1x185/95, АПвЭгаПу-35 1x185/25, АПвЭгаПу-35 1x185/35, АПвЭгаПу-35 1x185/50, АПвЭгаПу-35 1x185/70, АПвЭгаПу-35 1x185/95, АПвЭгаПу-10 3x185/25, АПвЭгаПу-10 3x185/35, АПвЭгаПу-10 3x185/50, АПвЭгаПу-10 3x185/70, АПвЭгаПу-10 3x185/95, АПвЭгаПу-15 3x185/25, АПвЭгаПу-15 3x185/35, АПвЭгаПу-15 3x185/50, АПвЭгаПу-15 3x185/70, АПвЭгаПу-15 3x185/95, АПвЭгаПу-20 3x185/25, АПвЭгаПу-20 3x185/35, АПвЭгаПу-20 3x185/50, АПвЭгаПу-20 3x185/70, АПвЭгаПу-20 3x185/95, АПвЭгаПу-35 3x185/25, АПвЭгаПу-35 3x185/35, АПвЭгаПу-35 3x185/50, АПвЭгаПу-35 3x185/70, АПвЭгаПу-35 3x185/95.
| АПвЭгаПу 20 1x185/50 ТУ У 31.3-00214534-017-2003 |
||
| Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена | ||
| Кабелю этой марки соответствуют аналоги иностранного производства: | ||
| АПвПу2г (RU) | ||
| Технические требования к кабелям соответствуют IEC 60502-2 | ||
| Кабели применяются для прокладки: | ||
| • в земле (траншеях) | ||
| • в сырых, частично затапливаемых помещениях | ||
| • в грунтах с повышенной влажностью | ||
| • в несудоходных водоемах | ||
| • на сложных участках трасс, в соответствии с ЕТУ | ||
| • в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты | ||
| Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке | ||
| Возможно изготовление кабеля с однопроволочной токопроводящей жилой | ||
| Возможно изготовление кабеля с герметизированной токопроводящей жилой | ||
АПвЭгаПу 20 1x185/50
ТУ У 31.3-00214534-017-2003Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена

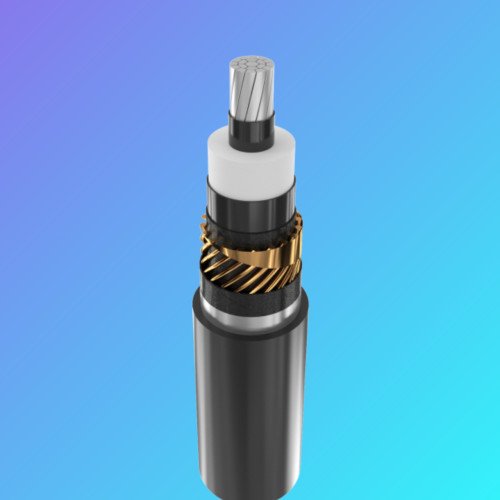

КОНСТРУКЦИЯ:
1Алюминиевая многопроволочная уплотненная токопроводящая жила
2Внутренний экструдированный полупроводящий слой
3Изоляция из сшитого полиэтилена
4Внешний экструдированный полупроводящий слой
5Слой обмотки полупроводящей водонабухающей лентой6Медный экран
7Слой обмотки полупроводящей водонабухающей лентой
8Алюмополимерная лента9Усиленная наружная оболочка из полиэтилена
| АПвЭгаПу-20 1x185/50 ТУ У 31.3-00214534-017-2003 |
||||||||
| Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена | ||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||||
| Номинальное напряжение | кВ | 20 | ||||||
| Максимальное напряжение | кВ | 24 | ||||||
| Число и номинальное сечение токопроводящих жил | мм 2 | 1 x 185 | ||||||
| Толщина изоляции | мм | 5.5 | ||||||
| Минимальное сечение экрана | мм 2 | 25 | ||||||
| Допустимый ток короткого замыкания по экрану минимального сечения | кА | 5.1 | ||||||
| Максимально допустимый ток короткого замыкания по токопроводящей жиле | кА | 17.5 | ||||||
| Длительно допустимые токовые нагрузки * | ||||||||
| • при прокладке треугольником в воздухе | А | 424 | ||||||
| • при прокладке плоскостью в воздухе | А | 504 | ||||||
| • при прокладке треугольником в грунте | А | 317 | ||||||
| • при прокладке плоскостью в грунте | А | 324 | ||||||
| Уровень частичных разрядов при номинальном напряжении, не более | пКл | 6 | ||||||
| Максимально допустимая температура жилы | ||||||||
| • длительно | ° С | +90 | ||||||
| • в аварийном режиме | ° С | +130 | ||||||
| • при коротком замыкании | ° С | +250 | ||||||
| Диапазон рабочих температур | ° С | -60 . . . +50 | ||||||
| Минимальный радиус изгиба при прокладке | мм | 656 | ||||||
| Расчетный наружный диаметр кабеля (справочно) ** | мм | 41 | ||||||
| Масса кабеля (ориентировочно) | кг/км | 1530 | ||||||
| Расчетная строительная длина кабеля и масса брутто при поставке на барабанах | м, т |
|
||||||
ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура жилы 90 °С, температура воздуха 30 °С, температура грунта 20 °С, удельное тепловое сопротивление грунта 1.5 °К•м/Вт, глубина прокладки в грунте 0.8 м, при прокладке в плоскости расстояние между кабелями в свету равно диаметру кабеля, при прокладке треугольником кабели проложены вплотную, экраны заземлены на обоих концах линии
** Возможно отклонение наружного диаметра от расчетного до ± 10 %
| Default | |
| Гарантийный срок | 36 |
| Конструкция кабеля | Жесткая |
| Срок службы | 25 |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | Силовой |
| Упаковка | Катушка |
| Цвет изоляции | Черный |
