АПВЭГАПУ 35 1х185/50 Высоковольтный кабель Сшитый кабель Силовой кабель Кабель силовой – полное описание и технические характеристики

АПВЭГАПУ 35 1х185/50 Высоковольтный кабель Сшитый кабель Силовой кабель Кабель силовой

Бренд:	Украина ТД
Модель:	1466241361
Наличие:	В наличии

5.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

АПвЭгаПу-10 1x185/25, АПвЭгаПу-10 1x185/35, АПвЭгаПу-10 1x185/50, АПвЭгаПу-10 1x185/70, АПвЭгаПу-10 1x185/95, АПвЭгаПу-15 1x185/25, АПвЭгаПу-15 1x185/35, АПвЭгаПу-15 1x185/50, АПвЭгаПу-15 1x185/70, АПвЭгаПу-15 1x185/95, АПвЭгаПу-20 1x185/25, АПвЭгаПу-20 1x185/35, АПвЭгаПу-20 1x185/50, АПвЭгаПу-20 1x185/70, АПвЭгаПу-20 1x185/95, АПвЭгаПу-35 1x185/25, АПвЭгаПу-35 1x185/35, АПвЭгаПу-35 1x185/50, АПвЭгаПу-35 1x185/70, АПвЭгаПу-35 1x185/95, АПвЭгаПу-10 3x185/25, АПвЭгаПу-10 3x185/35, АПвЭгаПу-10 3x185/50, АПвЭгаПу-10 3x185/70, АПвЭгаПу-10 3x185/95, АПвЭгаПу-15 3x185/25, АПвЭгаПу-15 3x185/35, АПвЭгаПу-15 3x185/50, АПвЭгаПу-15 3x185/70, АПвЭгаПу-15 3x185/95, АПвЭгаПу-20 3x185/25, АПвЭгаПу-20 3x185/35, АПвЭгаПу-20 3x185/50, АПвЭгаПу-20 3x185/70, АПвЭгаПу-20 3x185/95, АПвЭгаПу-35 3x185/25, АПвЭгаПу-35 3x185/35, АПвЭгаПу-35 3x185/50, АПвЭгаПу-35 3x185/70, АПвЭгаПу-35 3x185/95. АПвЭгаПу 35 1x185/50 ТУ У 31.3-00214534-017-2003
Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена
Кабелю этой марки соответствуют аналоги иностранного производства:
АПвПу2г (RU)
Технические требования к кабелям соответствуют IEC 60502-2
Кабели применяются для прокладки:
• в земле (траншеях)
• в сырых, частично затапливаемых помещениях
• в грунтах с повышенной влажностью
• в несудоходных водоемах
• на сложных участках трасс, в соответствии с ЕТУ
• в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты
Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке
Возможно изготовление кабеля с однопроволочной токопроводящей жилой
Возможно изготовление кабеля с герметизированной токопроводящей жилой

АПвЭгаПу 35 1x185/50
ТУ У 31.3-00214534-017-2003Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена

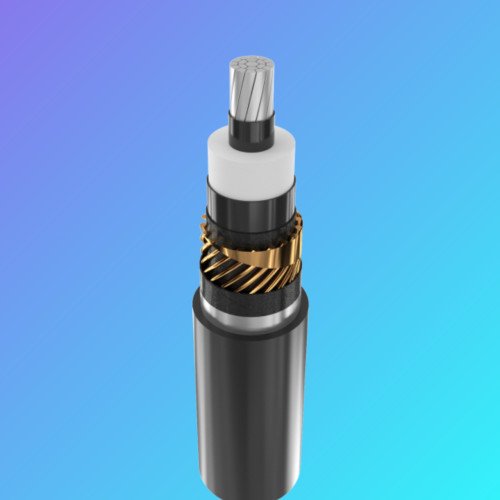

КОНСТРУКЦИЯ:

1Алюминиевая многопроволочная уплотненная токопроводящая жила

2Внутренний экструдированный полупроводящий слой

3Изоляция из сшитого полиэтилена

4Внешний экструдированный полупроводящий слой

5Слой обмотки полупроводящей водонабухающей лентой6Медный экран

7Слой обмотки полупроводящей водонабухающей лентой

8Алюмополимерная лента9Усиленная наружная оболочка из полиэтилена

АПвЭгаПу-35 1x185/50
ТУ У 31.3-00214534-017-2003

Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Максимальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

1 x 185

Толщина изоляции

мм

8.6

Минимальное сечение экрана

мм²

Допустимый ток короткого замыкания по экрану минимального сечения

кА

5.1

Максимально допустимый ток короткого замыкания по токопроводящей жиле

кА

17.5

Длительно допустимые токовые нагрузки *

• при прокладке треугольником в воздухе

424

• при прокладке плоскостью в воздухе

504

• при прокладке треугольником в грунте

317

• при прокладке плоскостью в грунте

324

Уровень частичных разрядов при номинальном напряжении, не более

пКл

Максимально допустимая температура жилы

• длительно

° С

+90

• в аварийном режиме

° С

+130

• при коротком замыкании

° С

+250

Диапазон рабочих температур

° С

-60 . . . +50

Минимальный радиус изгиба при прокладке

мм

752

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

1880

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 20аУД-60:	810 • 2.2
№ 22УД-60:	814 • 2.5

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

Примечания:
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура жилы 90 °С, температура воздуха 30 °С, температура грунта 20 °С, удельное тепловое сопротивление грунта 1.5 °К•м/Вт, глубина прокладки в грунте 0.8 м, при прокладке в плоскости расстояние между кабелями в свету равно диаметру кабеля, при прокладке треугольником кабели проложены вплотную, экраны заземлены на обоих концах линии
** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Default
Гарантийный срок	36
Конструкция кабеля	Жесткая
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
Упаковка	Катушка
Цвет изоляции	Черный
