АПвВГ 1x150-1 кВ
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластика
Кабели применяют в сухих каналах и тоннелях, в условиях агрессивной среды Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000 Изделия этой марки отвечают требованиям:

АПвВГ 1x150-1
ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007
Кабели силовые с алюминиевыми ТПЗ, с изоляцией из сшитого полиэтилена, с наружной оболочкой из ПВХ пластиката

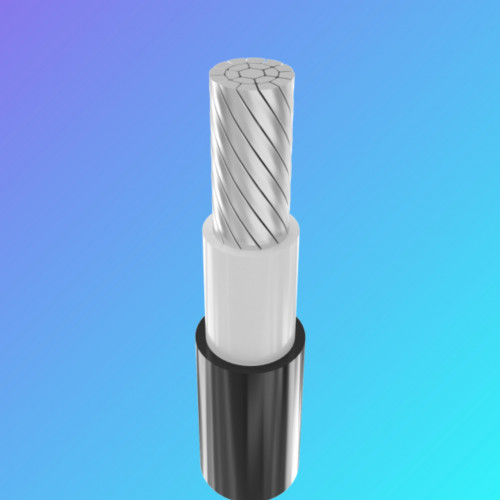

конструкция:
1 Алюминиевая многопроволочная уплотненная токопроводящая жила
2 Изоляция из сшитого полиэтилена
3 Наружная оболочка из ПВХ пластиката

технические характеристики:

Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 1 x 150
Толщина фазной изоляции мм 1.4
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 360
• при прокладке в грунте А 304
Длительно допустимые токовые нагрузки на постоянном токе *
• при прокладке в воздухе А 457
• при прокладке в грунте А 474
Максимально допустимая температура жилы
• длительно °С +90
• в аварийном режиме °С+130
• при коротком замыкании °С+250
Диапазон рабочих температур °С -50. . . +50
Минимальный радиус изгиба при прокладке мм 220
Расчетный наружный диаметр кабеля (справочно)** мм 22
Масса кабеля (ориентировочно) кг/км 600
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№14: 1300 • 1.0
Примечания:
При строительной длине изделия необходимо согласовывать с изготовителем.
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °Км/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %
