Провод СИП 4х25 СИП 4 4х25

Бренд:	Украина ТД
Модель:	1452727631
Наличие:	В наличии

125.00 грн.
5000 или больше 117.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

СИП-4 4x25 Провод СИП 4*25
ТУ У 31.3-00214534-014-2002 Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки

СИП-4 4x25 ТУ У 31.3-00214534-014-2002
Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

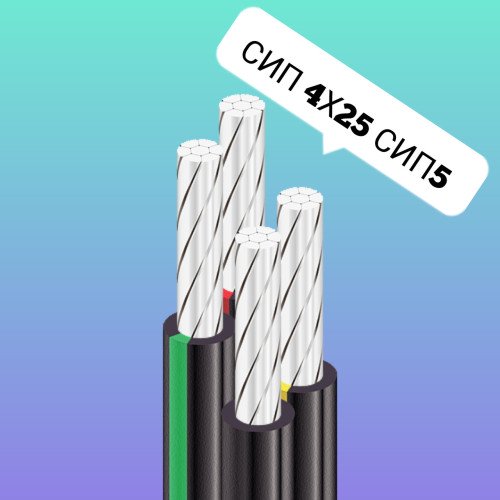

КОНСТРУКЦИЯ:
1	Алюминиевая многопроволочная уплотненная токопроводящая жила
2	Изоляция из светостабилизированного термопластичного полиэтилена

СИП-4 4x25
ТУ У 31.3-00214534-014-2002

Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

0.6 / 1

Число и номинальное сечение фазных токопроводящих жил

мм²

4 x 25

Толщина фазной изоляции

мм

1.4

Допустимые токовые нагрузки *

• длительно

• при коротком замыкании (не более 1 с)

кА

1.6

Максимально допустимая температура жилы

• длительно

° С

+70

• при коротком замыкании (не более 5 с)

° С

+135

Диапазон рабочих температур

° С

-60 . . . +50

Допустимая температура прокладки (монтажа), не менее

° С

-20

Минимальный радиус изгиба при прокладке

мм

209

Расчетный наружный диаметр (справочно) **

мм

20.9

Масса (ориентировочно)

кг/км

360

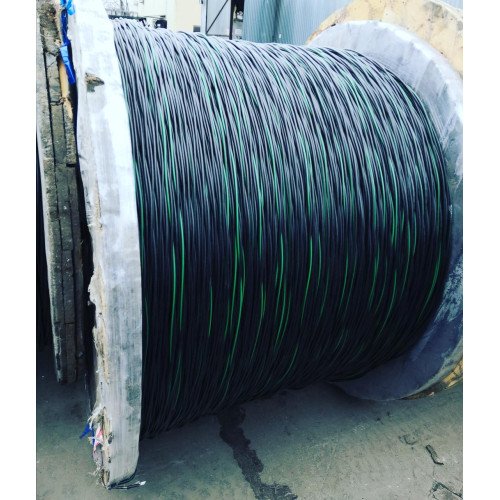

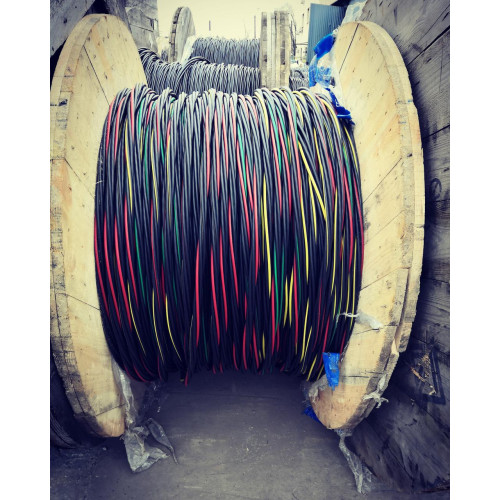

Расчетная строительная длина и масса брутто при поставке на барабанах

м, т

№ 16а:	2530 • 1.3
№ 18:	2890 • 1.6
№ 20:	4630 • 2.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м²** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.

2.ИЗОЛЯЦИЯ – композиция светостабилизированного термопластичного полиэтилена

Число и номинальное сечение жил, мм2	Наружный диаметр провода, мм	Номинальная толщина изоляции,мм	Масса провода, кг/км (ориентировочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимая токовая нагрузка *, А	Допустимая токовая нагрузка при односекундном коротком замыкании*, кА


4х16	17,4	1,3	260	174	75	1,0
4х25	20,5	1,3	380	205	95	1,6
4х35	22,9	1,3	500	229	115	2,3
4х50	26,6	1,5	670	266	140	3,2
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2

#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена

#СИПКАБЕЛЬ #СИП #КАБЕЛЬСИП #ПРОВОДСИП #СИП16 #СИП #ПРОВОДА #ВВГ

Default
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
Гарантийный срок	36
Длина в упаковке	500
Изоляция	Изоляция из светостабилизированного термопластичного полиэтилена
Количество жил	4
Конструкция кабеля	Жесткая
Максимальная рабочая температура	50
Материал изоляции	Пластмасс
Материал оболочки	Пластмасс
Материал токопроводящей жилы	Алюминий
Минимальная рабочая температура	-50
Минимальный радиус изгиба	209
Наличие изоляции	Да
Наружный диаметр	20
Номинальная токовая нагрузка, не более	95
Номинальное рабочее напряжение	1000
Применение	Для прокладки воздушных линий 1 кВ
Провод сип 4х25	Лэп
Сечение жилы	25
Сип 4 4х25	Лэп
Сип 4х25	Лэп
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Термоизоляция	Полиэтилен
Тип внешней оболочки	Светотермостойкая
Тип провода	Монтажный

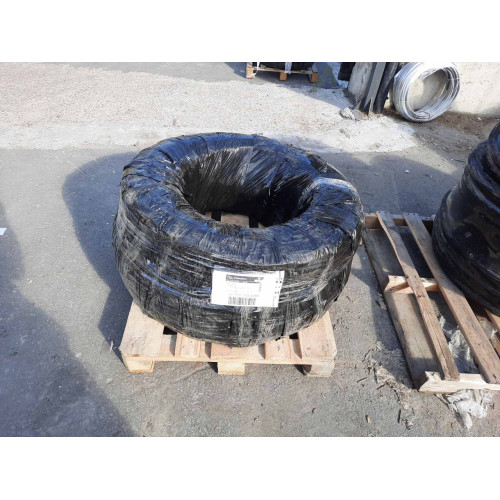

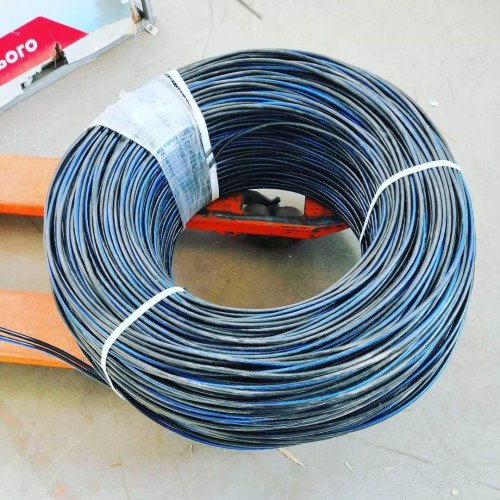

Упаковка	Бухта
Форма сечения	Круглая
Цвет изоляции	Черный
