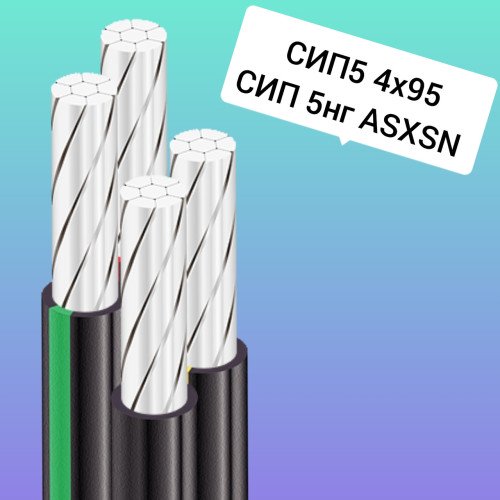

Провод алюминиевый СИП 5 4х95 ASXSN 4х95 СИП 5 нг 4х95
| Бренд: | Украина ТД |
| Модель: | 1444895987 |
| Наличие: | В наличии |
-
340.00 грн.
- 5000 или больше 330.00 грн.
СИП 5 нг 4х95 - AsXSn 4*95
ТУ У 27.3-00214534-074:2013 Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения
Применяются для прокладки:
• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ
• ответвлений к вводам в жилые дома и хозяйственные пристройки
Возможно изготовление провода с продольной герметизацией жилы водоблокирующими материалами
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке
| СИП 5 нг 4х95 - AsXSn 4x95 ТУ У 27.3-00214534-074:2013 |
|
| Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения | |
| КОНСТРУКЦИЯ: | |
| 1 | Алюминиевая многопроволочная уплотненная токопроводящая жила |
| 2 | Изоляция из полимерной композиции, не распространяющей горение |
| СИП 5 нг 4х95 - AsXSn 4x95 ТУ У 27.3-00214534-074:2013 |
||||||||
| Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения | ||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||||
| Номинальное напряжение | кВ | 0.6 / 1 | ||||||
| Число и номинальное сечение фазных токопроводящих жил | мм 2 | 4 x 95 | ||||||
| Толщина фазной изоляции | мм | 1.7 | ||||||
| Допустимые токовые нагрузки * | ||||||||
| • длительно | А | 300 | ||||||
| • при коротком замыкании (не более 1 с) | кА | 8.8 | ||||||
| Максимально допустимая температура жилы | ||||||||
| • длительно | ° С | +90 | ||||||
| • при коротком замыкании (не более 5 с) | ° С | +250 | ||||||
| Диапазон рабочих температур | ° С | -60 . . . +50 | ||||||
| Допустимая температура прокладки (монтажа), не менее | ° С | -20 | ||||||
| Минимальный радиус изгиба при прокладке | мм | 354 | ||||||
| Расчетный наружный диаметр (справочно) ** | мм | 35.4 | ||||||
| Масса (ориентировочно) | кг/км | 1270 | ||||||

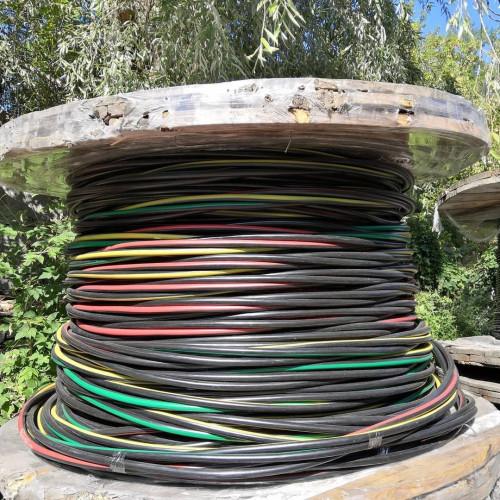

| Расчетная строительная длина и масса брутто при поставке на барабанах | м, т |
|
||||||
Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2** Возможно отклонение наружного диаметра от расчетного до ± 10 %
| Число и номинальное сечение жил, мм2 | Наружный диаметр провода, мм | Номинальная толщина изоляции,мм | Масса провода, кг/км (ориентировочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимая токовая нагрузка *, А | Допустимая токовая нагрузка при односекундном коротком замыкании*, кА |
| 2х16 | 14,4 | 1,3 | 130 | 144 | 75 | 1,0 |
| 2х25 | 17,0 | 1,3 | 190 | 170 | 95 | 1,6 |
| 2х35 | 19,0 | 1,3 | 250 | 190 | 115 | 2,3 |
| 2х50 | 22,0 | 1,5 | 330 | 220 | 140 | 3,2 |
| 4х16 | 17,4 | 1,3 | 260 | 174 | 75 | 1,0 |
| 4х25 | 20,5 | 1,3 | 380 | 205 | 95 | 1,6 |
| 4х35 | 22,9 | 1,3 | 500 | 229 | 115 | 2,3 |
| 4х50 | 26,6 | 1,5 | 670 | 266 | 140 | 3,2 |
| 4х70 | 31,9 | 1,7 | 950 | 319 | 180 | 4,5 |
| 4х95 | 36,0 | 1,7 | 1260 | 360 | 220 | 6,0 |
| 4х120 | 38,9 | 1,7 | 1540 | 389 | 250 | 5,9 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2 | ||||||
#СИП2Х16 #СИП2Х25 #СИП4Х16 #СИП4Х25 #СИП4Х35 #СИП4Х50 #СИП4Х70 #СИП4Х95 #СИП4Х120 #СИП5_2Х16 #СИП5_2Х25 #СИП5_4Х16 #СИП5_4Х25 #СИП5_4Х35 #СИП5_4Х50 #СИП5_4Х70 #СИП5_4Х95 #СИП5_4Х120 #ASXSN2Х16 #ASXSN2X25 #ASXSN4X16 #ASXSN4X25 #ASXSN4X35 #ASXSN4X50 #ASXSN4X70 #ASXSN4X95 #ASXSN4X120 #самонесущий_провод #самонесущий_негорючий_провод #купить_провод #купить_сип_провод #воздушныйпровод #сип_провод_цена
| Default | |
| Гарантийный срок | 36 |
| Изоляция | ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение |
| Количество жил | 4 |
| Конструкция кабеля | Жесткая |
| Максимальная рабочая температура | 50 |
| Масса | 1.27 |
| Материал изоляции | Пластмасс |
| Материал оболочки | Самозатухающий полиэтилен |
| Материал токопроводящей жилы | алюминий |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 354 |
| Наименование | СИП 5 ЧЕТЫРЕ НА ДЕВЯНОСТО ПЯТЬ КВАДРАТ |
| Наличие изоляции | Да |
| Наружный диаметр | 35 |
| Номинальная токовая нагрузка, не более | 300 |
| Номинальное рабочее напряжение | 1000 |
| Применение | Для прокладки воздушных линий 1 кВ |
| Сечение жилы | 95 |
| Скрутка жил | Да |
| Срок службы | 50 |
| Термоизоляция | Полиэтилен |
| Тип внешней оболочки | Огнестойкая |
| Тип провода | Монтажный |
| Упаковка | Катушка |
| Форма сечения | Круглая |
| Цвет изоляции | Черный |
