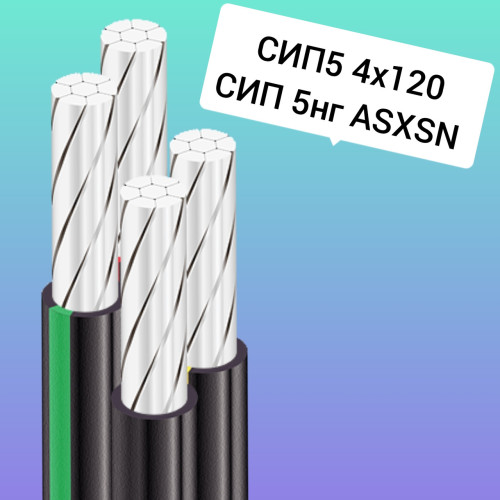

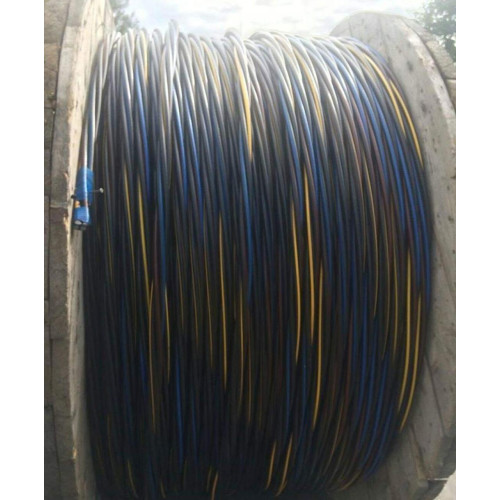

Провод СИП 5 4х120 ASXSN 4х120 СИП 5 нг 4х120

СИП 5 4*120 AsXSn 4*120 СИП 5 нг 4х120 Кабель СИП 5 4*120 Провод СИП 5 4х120

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки

ТУ У 27.3-00214534-074:2013

Возможно изготовление провода с продольной герметизацией жилы водоблокирующими материалами

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке

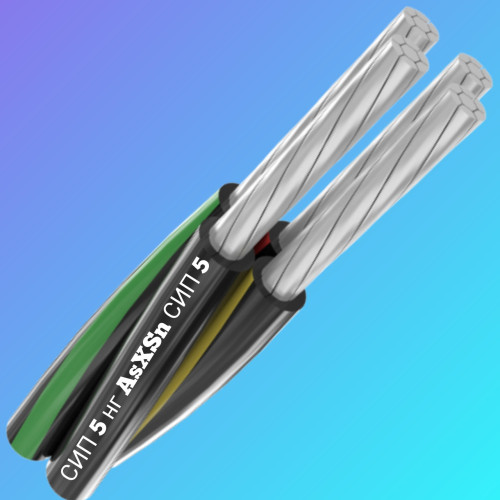

СИП 5 нг 4Х120 AsXsn 4*120

ТУ У 27.3-00214534-074:2013

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

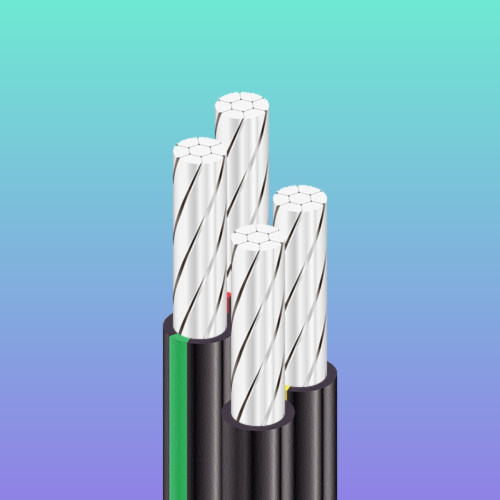

КОНСТРУКЦИЯ:

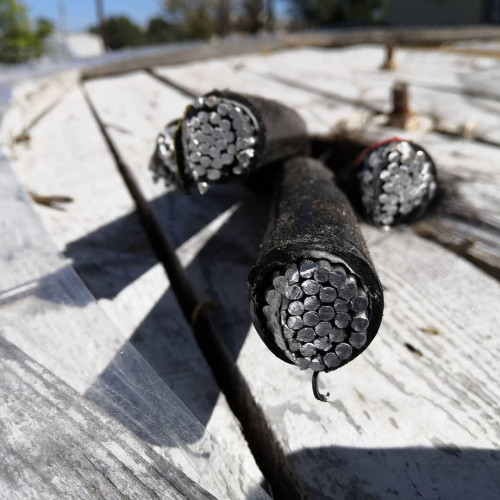

1 Алюминиевая многопроволочная уплотненная токопроводящая жила

2 Изоляция из полимерной композиции, не распространяющей горение

СИП 5 нг 4Х120 AsXSn 4*120

ТУ У 27.3-00214534-074:2013

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 0.6 / 1

Число и номинальное сечение фазных токопроводящих жил мм 2 4 x 120

Толщина фазной изоляции мм 1.7

Допустимые токовые нагрузки *

• длительно А 340

• при коротком замыкании (не более 1 с) кА 10.9

Максимально допустимая температура жилы

• длительно ° С +90

• при коротком замыкании (не более 5 с) ° С +250

Диапазон рабочих температур ° С -60 . . . +50

Допустимая температура прокладки (монтажа), не менее ° С -20

Минимальный радиус изгиба при прокладке мм 390

Расчетный наружный диаметр (справочно) ** мм 39

Масса (ориентировочно) кг/км 1570

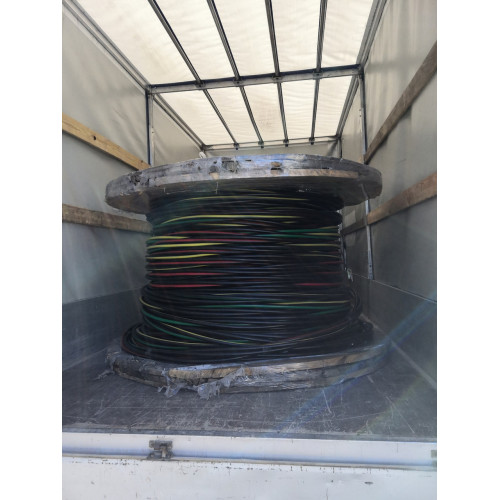

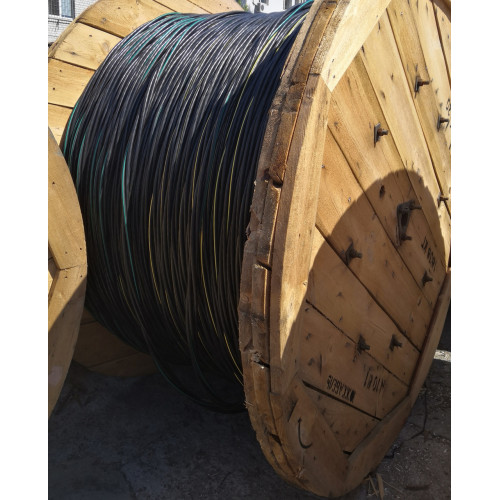

Расчетная строительная длина и масса брутто при поставке на барабанах м, т

№ 16а: 630 • 1.2

№ 18: 720 • 1.6

№ 20: 1160 • 2.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2

** Возможно отклонение наружного диаметра от расчетного до ± 10 %
