ВБбшв 6 кВ 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240
| Бренд: | Украина ТД |
| Модель: | 1976927013 |
| Наличие: | В наличии |
-
1 200.00 грн.
- 1000 или больше 1 150.00 грн.

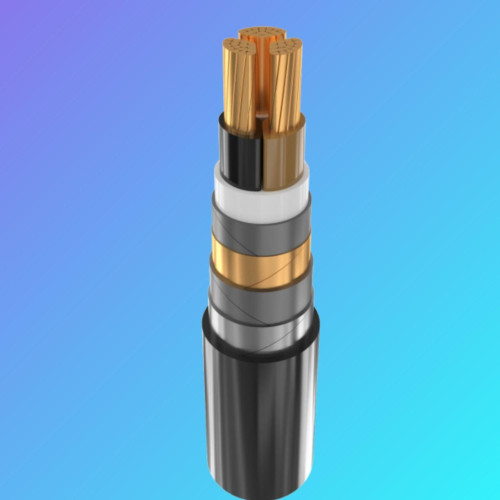

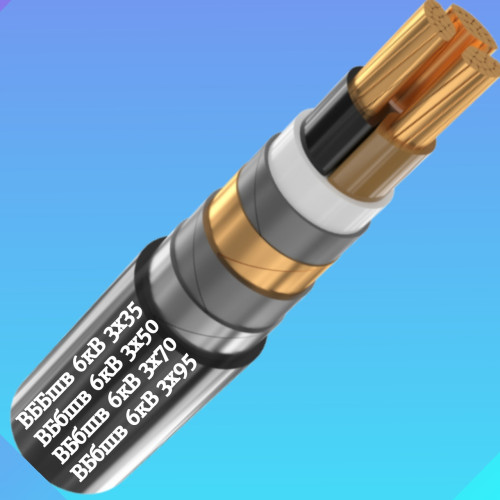

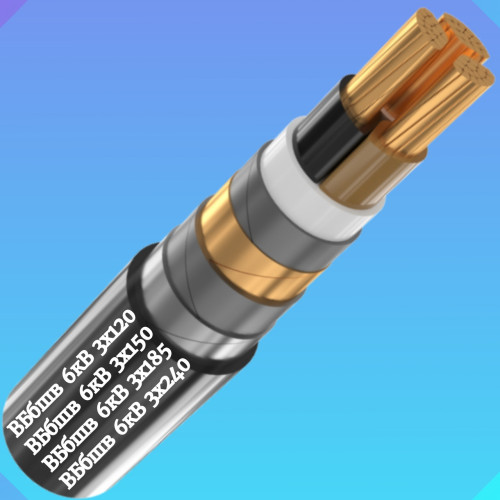

Кабель медный бронированный высоковольтный ВБбшв 6 кВ 3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240
ВБбШв-6 кВ Кабели силовые с медными СПЖ, с изоляцией из ПВХ пластиката, бронированные стальными оцинкованными лентами, с защитным шлангом из ПВХ пластиката, на напряжение 6 кВ
Область применения
Для стационарной прокладки одиночных кабельных линий в помещениях, каналах, туннелях, в условиях агрессивной среды, в местах, где есть действие блуждающих токов, где возможны механические воздействия на кабель, если кабель не подвергается значительным растягивающим усилиям. При групповой прокладке обязательно применение средств огнезащиты.

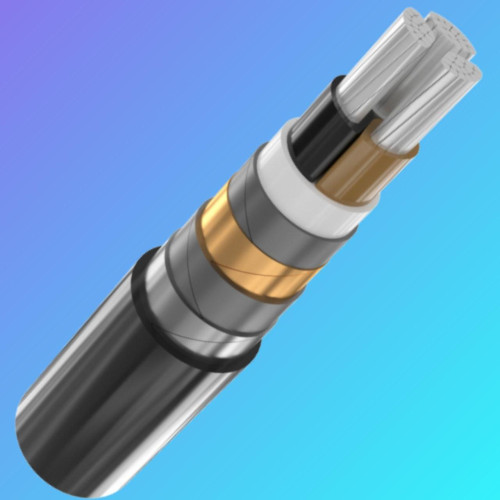

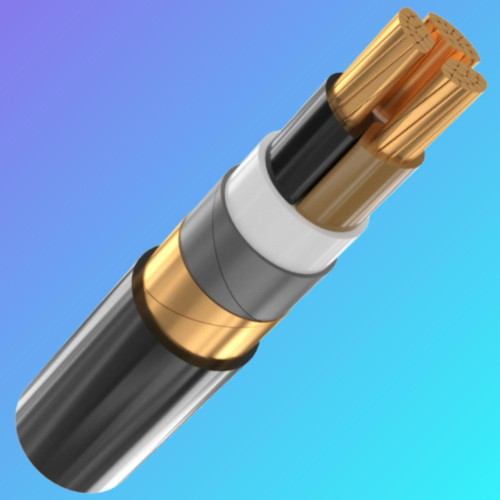

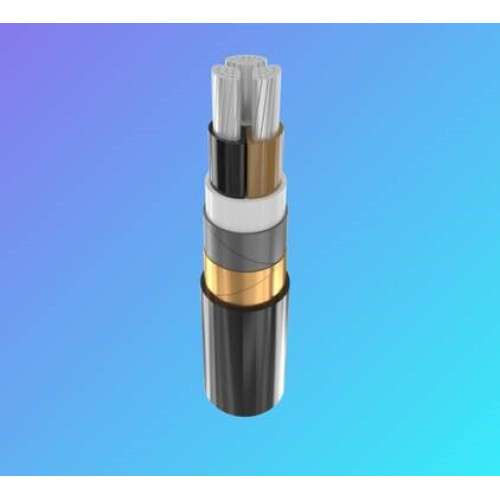

Конструкция
1.ТОЧНОПРОВИДНАЯ ЖИЛАЯ медная многопроволочная, круглой или секторной формы.
2.ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.
3.ПОЯСНАЯ ИЗОЛЯЦИЯ из поливинилхлоридного пластиката.
4. ЭЛЕКТРОПРОВОДНЫЙ ЭКРАН в виде обмотки из электропроводного полимерного материала.
5. МЕТАЛЛИЧЕСКИЙ ЭКРАН в виде обмотки из двух медных лент.
6. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ из синтетических лент или лент из поливинилхлоридного пластиката.
7. БРОНЯ из стальных оцинкованных лент.
8. Выпрессованный защитный шланг из поливинилхлоридного пластиката.
Технические характеристики
Нормативная документация
ТУ У 27.3-13638750-091:2019
Номинальное напряжение
6 кВ
Испытательное напряжение
15 кВ
Диапазон температур
Максимально допустимая температура жила
• продолжительно, °С +70
• в аварийном режиме, °С +90
• при коротком замыкании, °С +160
Диапазон рабочих температур, °С -50…+50
Радиус изгиба
Минимальный радиус изгиба при прокладке –7,5 D
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориентировочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| 3*35 | 42 | 3,4 | 3130 | 420 | 137 | 158 |
| 3*50 | 45 | 3,4 | 3700 | 450 | 167 | 187 |
| 3*70 | 48 | 3,4 | 4040 | 480 | 211 | 231 |
| 3*95с | 46 | 3,4 | 4720 | 460 | 261 | 279 |
| 3*120 с | 50 | 3,4 | 5500 | 500 | 302 | 317 |
| 3*150 с | 52 | 3,4 | 6410 | 520 | 346 | 358 |
| 3*185 с | 57 | 3,4 | 7650 | 570 | 397 | 405 |
| 3*240с | 61 | 3,4 | 9320 | 610 | 472 | 471 |
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м
| Default | |
| ГОСТ | ГОСТ 16442-80 |
| ДСТУ | ДСТУ 4809:2007: ПБ100000000 |
| ДСТУ нг | ДСТУ 4809:2007: ПБ120000000 |
| ДСТУ нгд | ДСТУ 4809:2007: ПБ123121000 |
| Количество жил в общем кабеле | От 7 до 37 жил (в зависимости от маркоразмера кабеля). |
| Конструктивные элементы кабеля: | 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается |
| Конструкция токопроводящей жилы (на каждую фазу) | Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы). |
| Т У У | ТУ У 31.3-00214534-048:2007 |
| ту кабеля алюминиевого негорючего дымо- и газовыделение нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля алюминиевого негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного бронированного негорючего нгд | ДСТУ 4809:2007: ПБ123121000 |
| ту кабеля алюминиевого бронированного негорючего нгд | ТУ У 31.3-00214534-018-2003 |
| ту кабеля медного бронированного негорючего нг | ТУ У 31.3-00214534-018-2003 |
| Гарантийный срок | 36 |
| Количество жил | 3 |
| Конструкция кабеля | Жесткая |
| Максимальная рабочая температура | 50 |
| Максимальный радиус изгиба | 610 |
| Материал изоляции | Винил |
| Материал токопроводящей жилы | Медь |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 420 |
| Наличие изоляции | Да |
| Номинальное рабочее напряжение | 6000 |
| Скрутка жил | три изолированных жил кабеля скручены вместе в один общий жгут |
| Срок службы | 25 |
| Термоизоляция | Поливинилхлорид |
| Тип внешней оболочки | Влагостойкая |
| Тип провода | Силовой |
| Упаковка | Катушка |
| Форма сечения | Секторная |
| Цвет изоляции | Черный |
