СІП 4 2Х16 СІП 2Х16

СІП 2x16 СІП 2*16 СІП ДВІ ЖИЛИ НА ШІСТНАДЦЯТЬ КВАДРАТ
ТУ У 31.3-00214534-014-2002 Дріт самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену
Застосовуються для прокладання: • повітряних ліній електропередачі (ВЛ) на напругу до 0,6/1 кВ• відгалуження до введення в житлові будинки та господарські прибудови

СІП 2x16 ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену

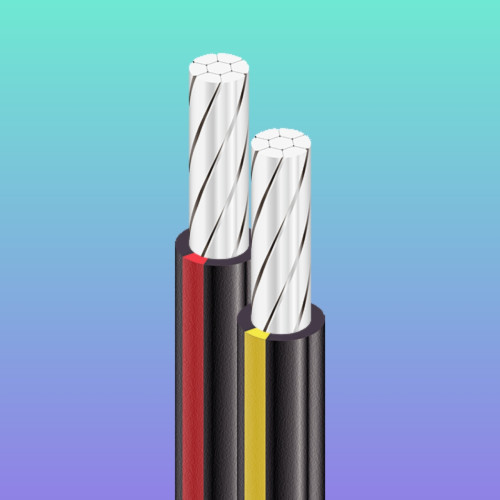

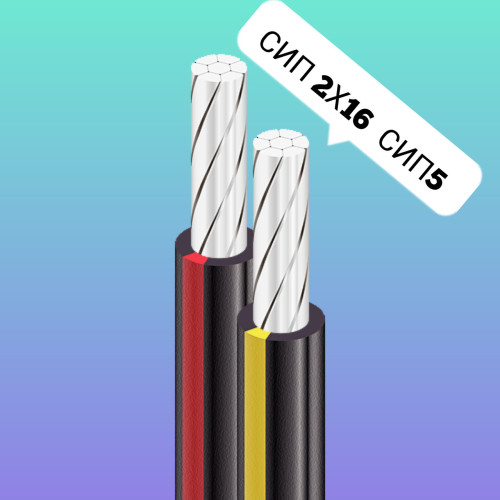

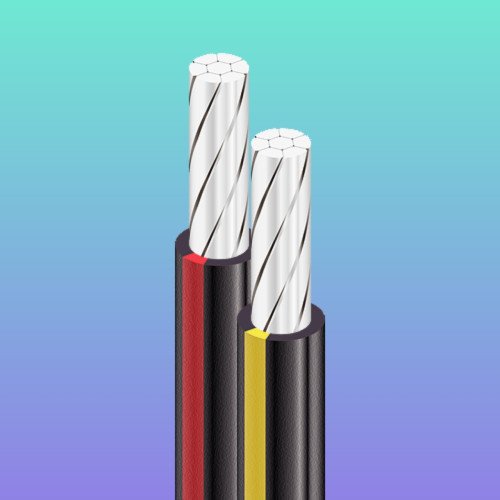

КОНСТРУКЦИЯ:
1	Алюмінієва багатодротова ущільнена струмопровідна жила
2	Ізоляція зі світлостабілізованого термопластичного поліетилену

СІП 2x16 ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга	кВ	0.6 / 1
Число і номінальний переріз фазних струмопровідних жил	мм 2	2 x 16
Товщина фазної ізоляції	мм	1.4
Допустимі токові навантаження *
• тривало	А	75
• за короткого замикання (не більш ніж 1 с)	кА	1
Максимально допустима температура жили
• тривало	° С	+70
• у разі короткого замикання (не більш ніж 5 с)	° С	+135
Діапазон робочих температур	° С	-60 . . . +50
Допустима температура прокладання (монтажу), не менш ніж	° С	-20
Мінімальний радіус вигину під час прокладання	мм	150
Розрахунковий зовнішній діаметр (праворуч) **	мм	14
Маса (орієнтовно)	кг/км	120

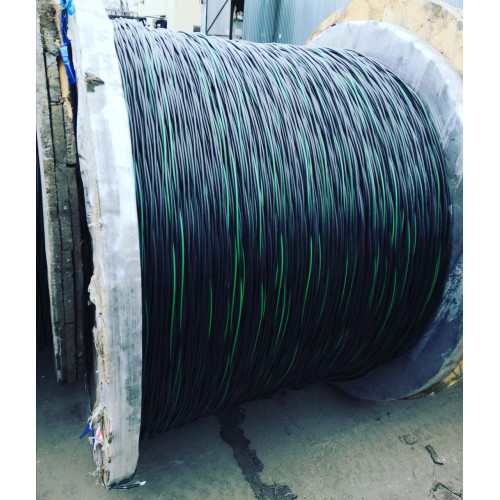

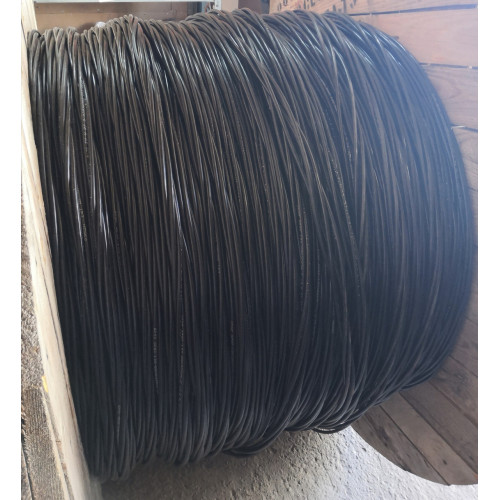

Розрахункова будівельна довжина та маса брутто під час постачання на барабанах	м, т	№ 16а:  4500 • 0.9 № 18:  5140 • 1.2 № 20:  8220 • 1.8


Примітки: Ціни уточнюйте.
УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ З ПЕРЕДОПЛАТИ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВОЗ. ЧАС ВІДВАНТАЖЕННЯ У ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі струмові навантаження розраховані для таких умов: температура довкілля плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1.ФАЗНА ТОКОПРОВОДІТЯ ЖИЛА — алюмінієва багатодротова ущільнена круглої форми.
2.ІЗОЛЯЦІЯ — композиція світлостабілізованого термопластичного поліетилену

Число та номінальний переріз жил, мм2	Зовнішній діаметр дроту, мм	Номінальна товщина ізоляції, мм	Маса дроту, кг/км (орієнтовно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустиме струмове навантаження*, А	Допустиме струмове навантаження за односекундного короткого замикання*, кА
2х16	14,4	1,3	130	144	75	1,0
2х25	17,0	1,3	190	170	95	1,6
2х35	19,0	1,3	250	190	115	2,3
2х50	22,0	1,5	330	220	140	3,2

4х16	17,4	1,3	260	174	75	1,0
4х25	20,5	1,3	380	205	95	1,6
4х35	22,9	1,3	500	229	115	2,3
4х50	26,6	1,5	670	266	140	3,2

4х70	31,9	1,7	950	319	180	4,5
4х95	36,0	1,7	1260	360	220	6,0
4х120	38,9	1,7	1540	389	250	5,9

Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °C, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2
