СІП 4х95 провід трифазний 95мм² 0,4/1кВ - повний опис та технічні характеристики


СІП 4х95 провід трифазний 95мм² 0,4/1кВ

Виробник:Україна ТБ
Модель: 1443941282
Наявність: В наявності

  • 475.00 грн.

  • 5000 або більше 445.00 грн.
+380981292789
Замовлення тільки за телефоном

СІП-4 4x95 СІП 4х95 СІП 4*95 Кабель СІП 4*95 Дріт СІП 4х95
ТУ У 31.3-00214534-014-2002

Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену

Застосовуються для прокладання:

• повітряних ліній електропередавання (ВЛ) на напругу до 0,6/1 кВ

• відгалуження до введення в житлові будинки та господарські прибудови

СІП-4 4x95
ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену

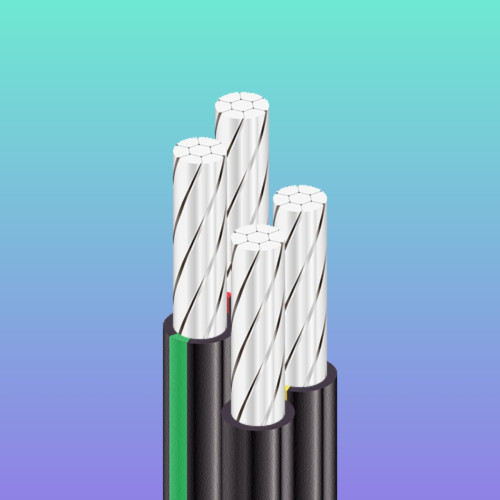

КОНСТРУКЦИЯ:
1Алюмінієва багатодротова ущільнена струмопровідна жила
2Ізоляція зі світлостабілізованого термопластичного поліетилену





СІП-4 4x95
ТУ У 31.3-00214534-014-2002
Дроти самонесні із ізоляцією зі світлостабілізованого термопластичного поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напругакВ0.6 / 1
Число і номінальний переріз фазних струмопровідних жилмм 24 x 95
Товщина фазної ізоляціїмм2
Допустимі токові навантаження *
• тривалоА220
• за короткого замикання (не більш ніж 1 с)кА6
Максимально допустима температура жили
• тривало° С+70
• у разі короткого замикання (не більш ніж 5 с)° С+135
Діапазон робочих температур° С-60 . . . +50
Допустима температура прокладання (монтажу), не менш ніж° С-20
Мінімальний радіус вигину під час прокладаннямм369
Розрахунковий зовнішній діаметр (праворуч) **мм36.9
Маса (орієнтовно)кг/км1330

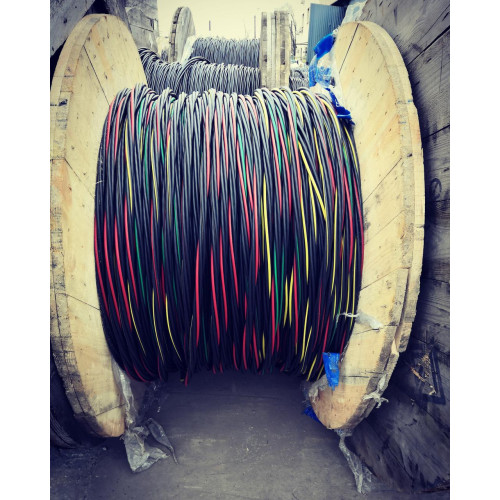

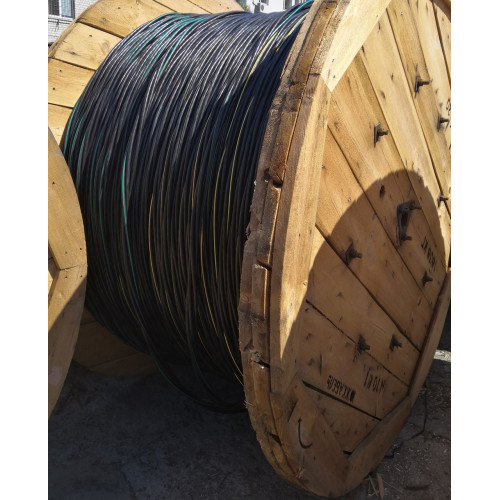

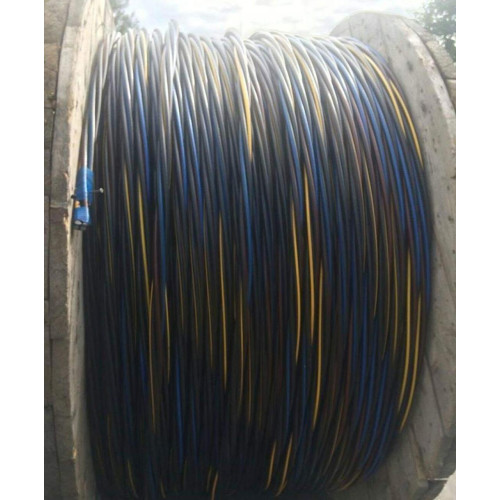

Розрахункова будівельна довжина та маса брутто під час постачання на барабанахм, т
№ 16а: 780 • 1.3
№ 18: 890 • 1.6
№ 20: 1430 • 2.5





Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

Тривало допустимі струмові навантаження розраховані для таких умов: температура довкілля плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2**

Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Число та номінальний переріз жил, мм2Зовнішній діаметр дроту, ммНомінальна товщина ізоляції, ммМаса дроту, кг/км (орієнтовно)Мінімаль-тний радіус вигину під час прокладання, ммТривало допустиме струмове навантаження*, АДопустиме струмове навантаження за односекундного короткого замикання*, кА
 2х1614,41,3130144751,0
 2х2517,01,3190170951,6
 2х3519,01,32501901152,3
 2х5022,01,53302201403,2
 4х1617,41,3260174751,0
 4х2520,51,3380205951,6
 4х3522,91,35002291152,3
 4х5026,61,56702661403,2
 4х7031,91,79503191804,5
 4х9536,01,712603602206,0
 4х12038,91,715403892505,9
* Тривало допустимі токові навантаження розраховані для таких умов: температура довкілля 25 °С, швидкість вітру 0,6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2




Default
вага кабеля в одному метрі 1,27 кг
Електрична напруга 400 - 1000 Вольт
зовнішній діаметр кабелю з оболонкою 35 мм
Кількість жил у загальному кабелі Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю: 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу) Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля 95 мм2 квадратних
січеня жили 95 мм2
Ізоляція Ізоляція зі світлостабілізованого термопластичного поліетилену.
Застосування кабель для прокладки повітрі самонесучий
Гарантійний термін 36
Зовнішній діаметр 36
Кількість жив 4
кабель леп
кабель сип леп
кабель сип 4х95 леп
Колір чорний-червоний-синій-зелений-жовтий
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Мінімальна робоча температура -50
Мінімальний радіус вигину 369
Мінімальний радіус вигину (мм) 369
Максимальна робоча температура 50
Маса 1.3
Матеріал ізоляції Пластмас
Матеріал оболонки Пластмас
Матеріал струмопровідної жили Алюміній
Наявність ізоляції Так
Номінальна робоча напруга 1000
Номінальне струмове навантаження, не більше 220
Перетин жили 95
провід леп
провід сип леп
провід сип 4х95 леп
Скрутка жил чотири ізольованих жил кабелю скручені разом в один загальний джгут
струмове навантаження 220 А
Термін служби 25
Термоізоляція Поліетилен
Тип дроту Монтажний
Тип зовнішньої оболонки Світлотермостійка
токове навантаження 220 А
Упаковка Котушка
Форма перерізу Кругла
