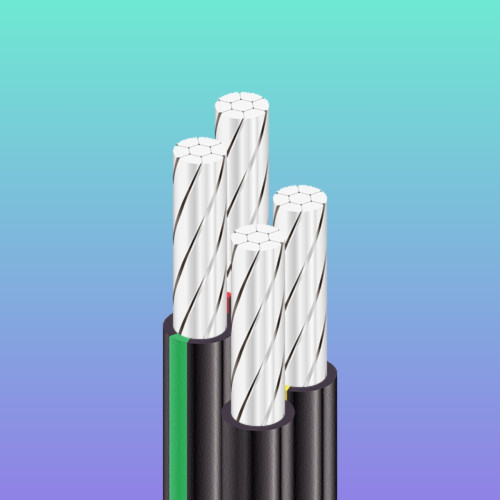

СІП 4х35 дріт алюмінієвий із термопластичного поліетилену 35 мм² 0,4/1кВ

СІП-4 4x35 СІП 4 4*35 Провід СІП 4х35 Кабель СІП 4*35 СІП 4 чотири жили на тридцять п\'ять квадрат
ТУ У 31.3-00214534-014-2002Провода самонесучі з ізоляцією з светостабілізірованного термопластичного поліетилену Застосовуються для прокладки:• повітряних ліній електропередачі (ПЛ) на напругу до 0,6/1 кВ• відгалужень до вводів в житлові будинки і господарські прибудови

СІП-4 4x35 ТУ У 31.3-00214534-014-2002
Проводи самонесучі з ізоляцією з светостабілізірованного термопластичного поліетилену
КОНСТРУКЦІЯ:
1	Алюмінієва багатодротяна струмопровідна жила ущільнена
2	Ізоляція з светостабілізірованного термопластичного поліетилену

СІП-4 4x35 ТУ У 31.3-00214534-014-2002
Проводи самонесучі з ізоляцією з светостабілізірованного термопластичного поліетилену
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга	кВ	0.6 / 1
Число і номінальний переріз фазних струмопровідних жил	мм 2	4 x 35
Товщина фазної ізоляції	мм	1.6
Допустимі струмові навантаження *
• довгостроково	А	115
• при короткому замиканні (не більше 1 с)	кА	2.3
Максимально допустима температура жили
• довгостроково	° З	+70
• при короткому замиканні (не більше 5 с)	° З	+135
Діапазон робочих температур	° З	-60 . . . +50
Допустима температура прокладки (монтажу), не менше	° З	-20
Мінімальний радіус вигину при прокладці	мм	243
Розрахунковий зовнішній діаметр (довідково) **	мм	24.3
Маса (орієнтовно)	кг/км	550
Розрахункова будівельна довжина і маса брутто при поставці на барабанах	м, т	№ 16а: 1760 • 1.2 № 18: 2010 • 1.6 № 20: 3210 • 2.4



Число та номінальний переріз жил, мм2 Зовнішній діаметр дроту, мм Номінальна товщина ізоляції, мм Маса дроту, кг/км (орієнтовно) Мінімальний радіус вигину при прокладці, мм Довго допустиме струмове навантаження *, А Допустиме струмове навантаження при односекундному короткому замиканні*, кА  4x16 17,4 1,3 260 174 75 1,0  4х25 20,5 1,3 380 205 95 1,6  4x35 22,9 1,3 500 229 115 2,3  4:50 26,6 1,5 670 266 140 3,2  4х70 31,9 1,7 950 319 180 4,5  4х95 36,0 1,7 1260 360 220 6,0  4х120 38,9 1,7 1540 389 250 5,9     Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі струмові навантаження розраховані для наступних умов: температура навколишнього середовища плюс 25 °С, швидкість вітру 0.6 м/с, інтенсивність сонячного випромінювання 1000 Вт/м2

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
