ВВГ 3х16 - повний опис та технічні характеристики

ВВГ 3х16

Виробник:	Україна ТБ
Модель:	1447044245
Наявність:	В наявності

5.00 грн.
2000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

ВВГ 3x16 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату
Кабелі застосовуються для прокладання:
• одиночною прокладкою
• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з багатодротовими струмопровідними жилами
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я під час одиночного прокладання

ВВГ 3x16-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

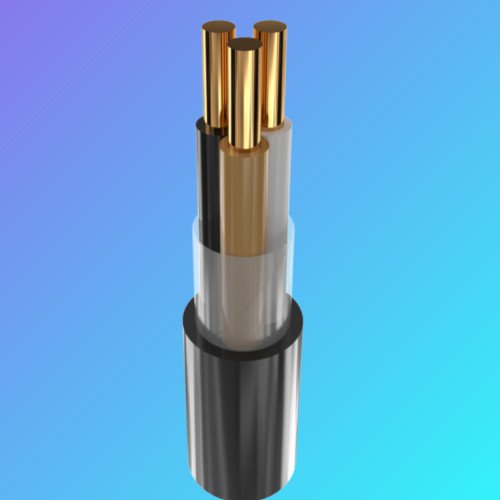

КОНСТРУКЦИЯ:
1	Мідна струмопровідна жила
2	Ізоляція з ПВХ пластикату
3	Обмотка ПЕТ плівкою
4	Зовнішня оболонка з ПВХ пластикату

ВВГ 3x16-1
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число та номінальний переріз струмопровідних жил

мм²

3 x 16

Товщина фазної ізоляції

мм

Тривало допустимі токові навантаження на змінному струмі промислової частоти *

• під час прокладання в повітрі

• під час прокладання в ґрунті

102

Максимально допустима температура жили

• тривало

° С

+70

• в аварійному режимі

° С

+90

• у разі короткого замикання

° С

+160

Діапазон робочих температур

° С

-50 . . . +50

Мінімальний радіус вигину під час прокладання

мм

135

Розрахунковий зовнішній діаметр кабелю (праворуч) **

мм

Маса кабелю (орієнтовно)

кг/км

580

Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах

м, т

№ 12:

1010 • 0.7

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примітки:

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °C, температура ґрунту плюс 15 °C, питома теплова опора ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10%

1. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої форми

2. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату

3. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).

4. ОБОЛОЧКА — з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Маса кабелю, кг/км (орієнти-рівно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження на змінному струмі*, А

					під час прокладання на повітрі	під час прокладання в землі
ВВГ 3х1,5	8	0,6	100	60	21	27
ВВГ 3х2,5	9	0,6	150	68	27	36
ВВГ 3х4	11	0,7	210	83	36	47
ВВГ 3х6	12	0,7	280	90	46	59
ВВГ 3х10	14	0,9	440	105	63	79
ВВГ 3х16	16	0,9	630	120	84	102
ВВГ 3х25	22	1,1	930	165	112	133
ВВГ 3х35	24	1,1	1250	180	137	158
ВВГ 3х50	28	1,2	1650	210	167	187
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м

#ввгнгд #ввгнг #ввг #кабельмідний #дріт #увгнгд3х6 #ввгнгд3х4 #ввгнг3х6 #ввгнг3х4 #вг3х4 #ввг3х6 #ввг3х10 #ввгнг3х10 #ввгнгд3х10 #силовий кабель #ввг3х25 #ввг3х35 #ввг3х50 #ввг3х70 #ввг3х95 #ввг3х120 #ввг3х150 #ввг3х185 #ввг3х240 #ввгнгд3х4 #ввгнгд3х6 #ввгнгд3х10 #ввгнгд3х16 #ввгнг3х4 #ввгнг3х6 #ввгнг3х10 #ввгнгд3х25 #ввгнгд3х35 #ввгнгд3х50 #ввгнгд3х70 #ввгнгд3х95 #ввгнгд3х120 #ввгнгд3х185 #ввгнгд3х240

Default
вага кабеля в одному метрі	0,58 кг
Електрична напруга	400 - 600 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	18 мм
кількість жил	3
Кількість жил у загальному кабелі	Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю:	1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу)	Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
Наружна оболонка	з полівінілхлоридного пластикату зниженої пожежоспокусливості з низьким димо- і газовиділенням, допускається повторення оболонкою форми скрутки
січення кабеля	16 мм2
січеня жили	16 мм квадратних
Т У У	ТУ У 27.3-13638750-091:2019
тип кабелю	силовий кабель мідний в пвх обонці
товщина фазної ізоляції	1 мм
ту кабелю мідного негорючого нг	ТУ У 31.3-00214534-018-2003
ту кабеля мідного негорючого нгд	ТУ У 31.3-13638750-047:2007
Ізоляція	з полівінілхлоридного пластикату зниженої пожежонебезпеки
діапазон температур	• тривало °C +70 • в аварійному режимі °C +80 • за короткого замикання °C +130 Діапазон робочих температур °C -50... +50
Жила	мідна жила (моноліт-багатожильна)
Застосування	• у пучках • в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища • у пучках, у приміщеннях із великим скупченням людей
Гарантійний термін	36
Колір	чорний
Колір ізоляції	білий
Конструкція кабелю	Жорстка
Мінімальний радіус вигину під час прокладання	135 мм
Матеріал струмопровідної жили	Мідь
Скрутка жил	три ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	25
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	в повітрі 84 А в землі 102 А
Упаковка	Котушка
