ВВГ 4х16 Силовий кабель мідний 16 мм2 0,4/1кВ

Виробник:	Україна ТБ
Модель:	1471617125
Наявність:	В наявності

5.00 грн.
2000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

ВВГ 4x16 Кабель ВВГ 4*16 Силовий кабель ВВГ 4х16 Силовий кабель мідний чотири жили на шістнадцять квадратів
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007Кабели силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелю з багатодротовими струмопровідними жилами Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

ВВГ 4x16 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

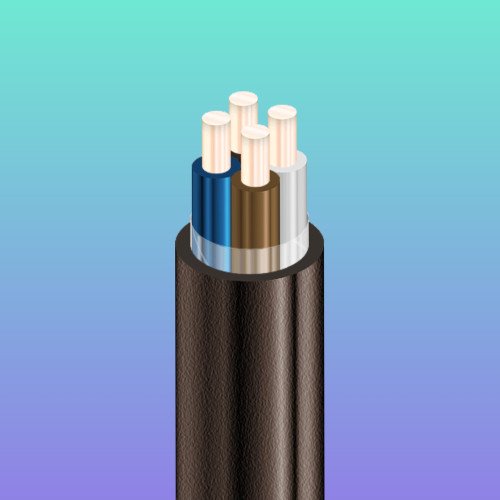

КОНСТРУКЦІЯ:
1	Мідна струмопровідна жила
2	Ізоляція з ПВХ пластикату

3	Зовнішня оболонка з ПВХ пластикату

ВВГ 4x16
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число і номінальний переріз струмопровідних жил

мм²

4 x 16

Товщина фазної ізоляції

мм

Тривало допустимі струмові навантаження на змінному струмі промислової частоти *

• при прокладці в повітрі

• при прокладці в грунті

Максимально допустима температура жили

• довгостроково

° З

+70

• в аварійному режимі

° З

+90

• при короткому замиканні

° З

+160

Діапазон робочих температур

° З

-50 . . . +50

Мінімальний радіус вигину при прокладці

мм

150

Розрахунковий зовнішній діаметр кабелю (довідково) **

мм

Маса кабелю (орієнтовно)

кг/км

760

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах

м, т

№ 12:	820 • 0.7
№ 14:	1570 • 1.4

Примітки: ЦІНИ УТОЧНЮЙТЕ.

Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі струмові навантаження розраховані при роботі в чотирипровідних мережах з навантаженням у всіх жилах для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Масса кабеля, кг/км (ориенти-ровочно)	Мінімальний радіус вигину при прокладці, мм	Довго допустимі струмові навантаження на змінному струмі*, А

					під час прокладання на повітрі	при прокладанні у землі
ВВГ 4х1,5	9	0,6	130	68	20	25
ВВГ 4х2,5	10	0,6	180	75	25	33
ВВГ 4х4	12	0,7	260	90	33	44
ВВГ 4х6	13	0,7	350	98	43	55
ВВГ 4х10	16	0,9	550	120	59	73
ВВГ 4х16	18	0,9	800	135	78	95
ВВГ 4х25	24	1,1	1220	180	104	124
ВВГ 4х35	27	1,1	1610	203	127	147
ВВГ 4х50	31	1,2	2130	233	155	174

#ВВГнг #ВВГнг4Х120 #ВВГнг4Х150 #ВВГнг4Х185 #ВВГнг4Х240 #ВВГнг4Х95 #ВВГнг4Х70 #ВВГнг4Х50 #ВВГнг4Х35 #ВВГнг4Х25 #ВВГнг4Х16 #ВВГнг2Х16

#ВВГнгд #ВВГнгд4Х120 #ВВГнгд4Х150 #ВВГнгд4Х185 #ВВГнгд4Х240 #ВВГнгд4Х95 #ВВГнгд4Х70 #ВВГнгд4Х50 #ВВГнгд4Х35 #ВВГнгд4Х25 #ВВГнгд4Х16 #ВВГнгд2Х16

Default
вага кабеля в одному метрі	0,76 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Електрична напруга	400 - 1000 вольт
зовнішній діаметр кабелю з оболонкою	20 мм
Кількість жил у загальному кабелі	Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю:	1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу)	Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січення кабеля	16 мм квадратних
січеня жили	16 мм2
Т У У	ТУ У 31.3-00214534-048:2007
тип кабелю	силовий кабель мідний
ту кабелю мідного негорючого нг	ТУ У 31.3-00214534-018-2003
ту кабеля мідного негорючого нгд	ТУ У 31.3-00214534-018-2003
Застосування	Кабелі застосовуються для прокладання: • одиночною прокладкою • в приміщеннях, сухих каналах і тунелях, в умовах агресивного середовища
Найменування	мідний кабель чотири жили на шістнадцять квадрат
Гарантійний термін	36
Колір ізоляції	Чорний
Конструкція кабелю	Жорстка
Мінімальний радіус вигину (мм)	150
Матеріал оболонки	Полівінілхлоридний пластикат
Матеріал струмопровідної жили	Мідь
Скрутка жил	чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби	25
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	78 А
Упаковка	Котушка
