ВВГ 4х240 Силовий кабель мідний трифазний 240мм² 0,4/1кВ - повний опис та технічні характеристики


ВВГ 4х240 Силовий кабель мідний трифазний 240мм² 0,4/1кВ

Виробник:Україна ТБ
Модель: 1471617714
Наявність: В наявності

  • 11136.00 грн.

  • 2000 або більше 9984.00 грн.
  • 4000 або більше 9216.00 грн.
  • 6000 або більше 8832.00 грн.
+380981292789
Замовлення тільки за телефоном



ВВГ 4x240 1 кВ Кабель ВВГ 4*240 Силовий кабель мідний чотири жили на двісті сорок квадратів
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007Кабели силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

Кабелі застосовуються для прокладки:• одиночної прокладкою• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ100000000Изделия даної марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці

ВВГ 4x240
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату

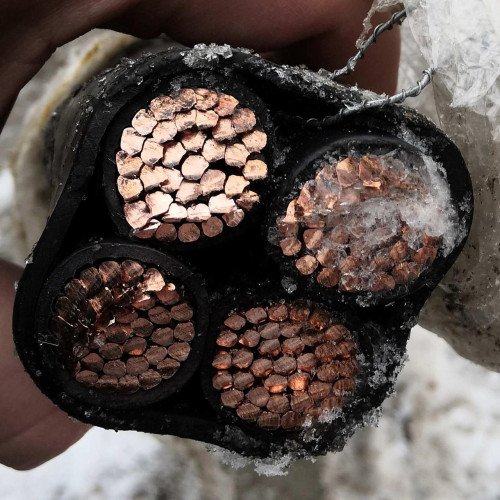

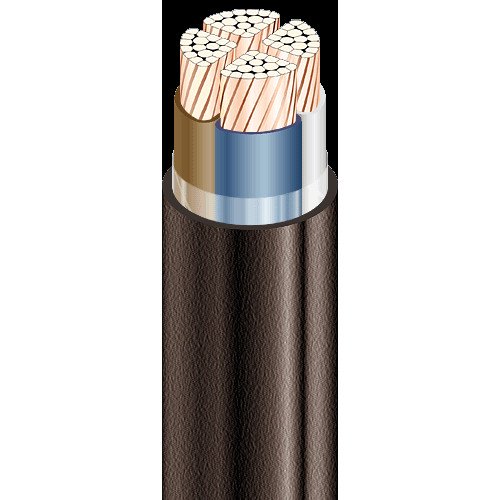

КОНСТРУКЦІЯ:
1 Мідна багатодротяна струмопровідна жила ущільнена
2 Ізоляція з ПВХ пластикату

3 Зовнішня оболонка з ПВХ пластикату



ВВГ 4x240
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 1
Число і номінальний переріз струмопровідних жил мм 2 4x 240
Товщина фазної ізоляції мм 2.2
Тривало допустимі струмові навантаження на змінному струмі промислової частоти *
• при прокладці в повітрі А 472
• при прокладці в грунті А 471
Максимально допустима температура жили
• довгостроково ° З +70
• в аварійному режимі ° З +90
• при короткому замиканні ° З +160
Діапазон робочих температур ° З -50 . . . +50
Мінімальний радіус вигину при прокладці мм 367.5
Розрахунковий зовнішній діаметр кабелю (довідково) ** мм 60
Маса кабелю (орієнтовно) кг/км 10000

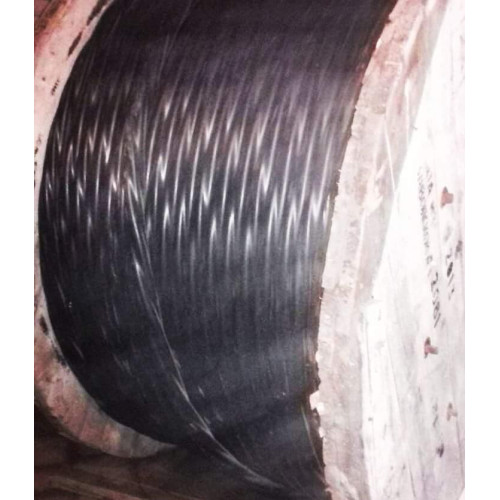

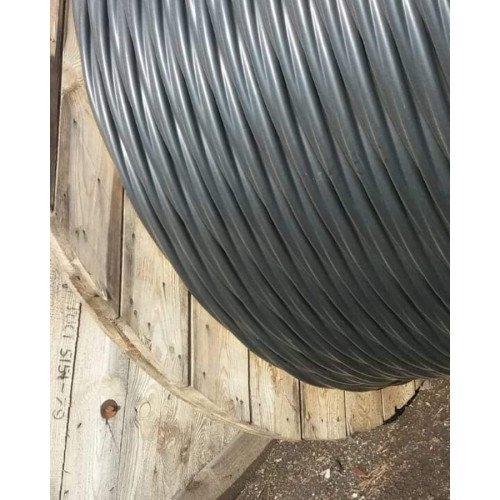

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 18: 460 • 3.9
№ 22: 540 • 6.2

Примітки: ЦІНИ УТОЧНЮЙТЕ.



Примітки: УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %











Число та номінальний переріз жил, мм2 Зовнішній діаметр кабелю, мм Номінальна товщина ізоляції, мм Масса кабеля, кг/км (ориенти-ровочно) Мінімальний радіус вигину при прокладці, мм Довго допустимі струмові навантаження одножильних та багатожильних кабелів на змінному струмі*, А
під час прокладання на повітрі при прокладанні у землі
ВВГ 4*70 36 1,4 2990 270 196 215
ВВГ 4*95с 35 1,5 3940 263 243 259
ВВГ 4*120с 38 1,5 4810 285 281 295
ВВГ 4*150с 41 1,6 5890 308 322 333
ВВГ 4*185с 45 1,7 7320 338 369 377
ВВГ 4*240с 50 1,9 9220 375 439 438
* Довго допустимі струмові навантаження розраховані для таких умов: температура повітря плюс 25 ° С, температура грунту плюс 15 ° С, питомий тепловий опір грунту 1,2 ° К • м / Вт, глибина прокладки в грунті 0,7 м



ВВГ нг

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої горючості

Кабелі застосовуються для прокладки:• в пучках• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ120000000

Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці• стійкість до поширення полум'я при прокладці в пучках за категорією А

ВВГ нгд

ТУ У 31.3-00214534-018-2003

Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки

Кабелі застосовуються для прокладки:

• у пучках

• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища

• в пучках, в приміщеннях з великим скупченням людей

Можливе виготовлення кабелю з внутрішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки

Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ123121000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я при одиночній прокладці

• стійкість до поширення полум'я при прокладці в пучках за категорією А

• клас Тк3 за токсичністю продуктів згоряння неметалічних елементів (показник токсичності більше 120 г/м3)

• клас ДТк1 щодо димоутворювальної здатності при тлінні неметалічних елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)

• клас ДПк2 щодо димоутворювальної здатності при горінні (мінімальний світловий потік понад 60 %)

• клас Кк1 по корозійної активності продуктів згоряння неметалічних елементів (кількість галогеноводнів менше 150 мг/г, рН менше 4.3, питома електропровідність більше 10 мкСм/мм)




Default
вага кабеля в одному метрі 10 кг
ГОСТ ГОСТ 16442-80
ДСТУ ДСТУ 4809:2007: ПБ100000000
ДСТУ нг ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд ДСТУ 4809:2007: ПБ123121000
Електрична напруга 1000 Вольт
Кількість жил у загальному кабелі Від 7 до 37 жил (залежно від маркорозміру кабелю).
Конструктивні елементи кабелю: 1. Струмопровідні жили (фазні, нульова та жила заземлення): Жили виготовляються багатодротяними, круглою формою. Кількість окремих неізольованих дротів у складі кожної фазної жили становить від 7 до 380 штук, що забезпечує перехід від жорсткого конструктивного виконання (малі перерізи) до гнучкого та особливо гнучкого виконання для великих перерізів. 2. Скрутка ізольованих жил у сердечник: Ізольовані жили (фази) у кількості від 7 до 37 штук скручуються у загальний кабельний сердечник. Скрутка виконується правильним концентричним повивним скручуванням (шарами навколо центральної жили або джгута). Скрутка ізольованих жил у сердечник пучком (без суворого порядку повивів) не допускається
Конструкція струмопровідної жили (на кожну фазу) Багатодротяна, кругла. Кількість дротів в одній жилі: від 7 до 380 шт. (Визначається перетином і класом гнучкості жили).
січеня жили 240 мм2
Т У У ТУ У 31.3-00214534-048:2007
тип кабелю силовий кабель мідний
ту кабелю мідного негорючого нг ТУ У 31.3-00214534-018-2003
ту кабеля мідного негорючого нгд ТУ У 31.3-00214534-018-2003
Гарантійний термін 36
Зовнішній діаметр 60
Кількість жив 4
Колір ізоляції Чорний
Конструкція кабелю Жорстка
Мінімальна робоча температура -50
Мінімальний радіус вигину 370
Максимальна робоча температура 50
Маса 10
Матеріал ізоляції Вініл
Матеріал оболонки Полівінілхлоридний пластикат
Матеріал струмопровідної жили Мідь
Наявність ізоляції Так
Номінальна робоча напруга 1000
Номінальне струмове навантаження, не більше 471
Перетин жили 240
Скрутка жил чотири ізольованих жил кабелю скручені разом в один загальний джгут
Термін служби 25
Термоізоляція Полівінілхлорид
Тип дроту Силовий
Тип зовнішньої оболонки Вологостійка
токове навантаження 471 А
Упаковка Котушка
Форма перерізу Кругла
