ВВГ ВВГнг 4х240 ВВГ нг - LS 4х240 кабель силовий

ВВГ 4x240

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою із ПВХ пластикату
Кабелі застосовуються для прокладання: • одиночною прокладкою• в приміщеннях, у сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелю з поясною ізоляцією з ПВХ пластикату Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я під час одиночного прокладання

ВВГ 4x240 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату

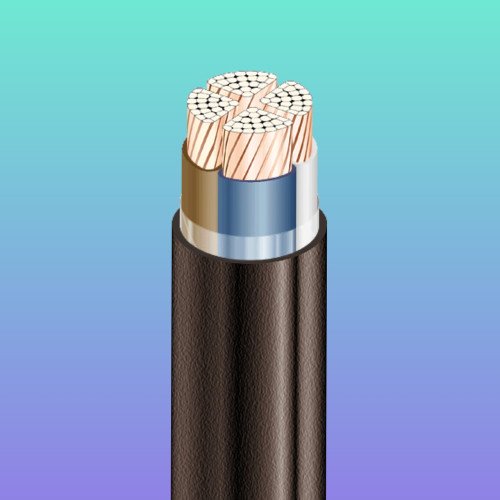

КОНСТРУКЦИЯ:
1	Мідна багатодротова ущільнена струмопровідна жила
2	Ізоляція з ПВХ пластикату
3	Зовнішня оболонка з ПВХ пластикату



ВВГ 4x240 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабелі силові з мідними ТПЖ із ізоляцією з ПВХ-пластикунату, із зовнішньою оболонкою з ПВХ пластикату
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга	кВ	1
Число та номінальний переріз струмопровідних жил	мм 2	4x 240
Товщина фазної ізоляції	мм	2.2
Тривало допустимі токові навантаження на змінному струмі промислової частоти *
• під час прокладання в повітрі	А	472
• під час прокладання в ґрунті	А	471
Максимально допустима температура жили
• тривало	° С	+70
• в аварійному режимі	° С	+90
• у разі короткого замикання	° С	+160
Діапазон робочих температур	° С	-50 . . . +50
Мінімальний радіус вигину під час прокладання	мм	367.5
Розрахунковий зовнішній діаметр кабелю (праворуч) **	мм	60
Маса кабелю (орієнтовно)	кг/км	10000
Розрахункова будівельна довжина кабелю та маса брутто під час постачання на барабанах	м, т	№ 18:  460 • 3.9 № 22:  540 • 6.2

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником

* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м

** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

1. ТОКОПРОВОДОВША ЖИЛА — мідна, однодротова або багатодротова, круглої або секторної форми
2. ІЗОЛЯЦІЯ — з полівінілхлоридного пластикату
3. РОЗДОЛІТНИЙ СЛИЙ — у формі обмотки з поліетилентерефталатної плівки (ПЕТ) (допускається відсутність).
4. ОБОЛОЧКА — з полівінілхлоридного пластикату (ПВХ), допускається повторення оболонкою форми скрутки

Число та номінальний переріз жил, мм2	Зовнішній діаметр кабелю, мм	Номінальна товщина ізоляції, мм	Маса кабелю, кг/км (орієнти-рівно)	Мінімаль-тний радіус вигину під час прокладання, мм	Тривало допустимі токові навантаження  одножильних і багатожильних кабелів на змінному струмі*, А
					під час прокладання на повітрі	під час прокладання в землі
ВВГ 4*70	36	1,4	2990	270	196	215
ВВГ 4*95с	35	1,5	3940	263	243	259
ВВГ 4*120с	38	1,5	4810	285	281	295
ВВГ 4*150с	41	1,6	5890	308	322	333
ВВГ 4*185с	45	1,7	7320	338	369	377
ВВГ 4*240с	50	1,9	9220	375	439	438
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1,2 °К•м/Вт, глибина прокладання в ґрунті 0,7 м

ВВГ нг
ТУ У 31.3-00214534-018-2003
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату, із зовнішньою оболонкою з ПВХ пластикату зниженої горючості
Кабелі застосовуються для прокладки:• в пучках• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища
Можливе виготовлення кабелі з поясною ізоляцією з ПВХ пластикату
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ120000000
Вироби цієї марки відповідають вимогам:• стійкість до поширення полум'я при одиночній прокладці• стійкість до поширення полум'я при прокладці в пучках за категорією А
ВВГ нгд
ТУ У 31.3-00214534-018-2003
Кабелі силові з мідними ТПЖ, з ізоляцією з ПВХ пластикату зниженої пожежонебезпеки, із зовнішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки
Кабелі застосовуються для прокладки:
• у пучках
• у приміщеннях, в сухих каналах і тунелях, в умовах агресивного середовища
• в пучках, в приміщеннях з великим скупченням людей
Можливе виготовлення кабелю з внутрішньою оболонкою з ПВХ пластикату зниженої пожежонебезпеки
Код пожежної безпеки згідно з ДСТУ 4809:2007: ПБ123121000
Вироби цієї марки відповідають вимогам:
• стійкість до поширення полум'я при одиночній прокладці
• стійкість до поширення полум'я при прокладці в пучках за категорією А
• клас Тк3 за токсичністю продуктів згоряння неметалічних елементів (показник токсичності більше 120 г/м3)
• клас ДТк1 щодо димоутворювальної здатності при тлінні неметалічних елементів (коефіцієнт димоутворення від 50 до 500 м2/кг)
• клас ДПк2 щодо димоутворювальної здатності при горінні (мінімальний світловий потік понад 60 %)
• клас Кк1 по корозійної активності продуктів згоряння неметалічних елементів (кількість галогеноводнів менше 150 мг/г, рН менше 4.3, питома електропровідність більше 10 мкСм/мм)
