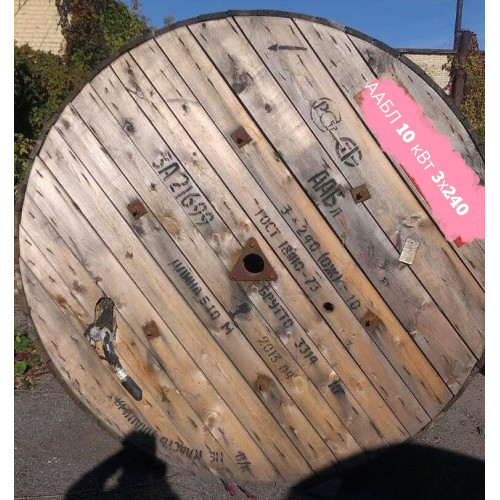

ААБЛ 3х240 паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньований

ААБл 10 кВ 3х240
ГОСТ 18410-73 Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками

Кабелі застосовуються для прокладання:

• в землі (раншах) із середньою корозійною активністю без блукальних струмів

• за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації

 ААБл 3x240-10
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками
КОНСТРУКЦИЯ:
1 Алюмінієва багатодротова ущільнена струмопровідна жила
2 Паперова просочена ізоляція
3 Джгут із кабельного паперу
4 Поясна ізоляція
5 Екран з електропровідного паперу
6 Алюмінієва оболонка
7 Подушка під броню зі шаром пластмасових стрічок
8 Броня з двох сталевих стрічок
9 Зовнішній покрив


ААБл 3x240-10
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Число та номінальний переріз струмопровідних жил мм 2 3 x 240
Товщина ізоляції між жилами мм 5.5
Товщина ізоляції жила-болочка мм 4
Товщина оболонки мм 1.9
Тривало допустимі токові навантаження *
• під час прокладання в повітрі А 347
• під час прокладання в ґрунті А 314
Діапазон робочих температур °C -50... +50
Мінімальний радіус вигину під час прокладання мм 1575
Різність рівнів по трасі прокладки, не більш ніж 15
Зовнішній діаметр металевої оболонки (праворучно) мм 52
Розрахунковий зовнішній діаметр кабелю (праворуч) ** мм 63
Маса кабелю (орієнтовно) кг/км 5860
Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах м, т
№ 22:  500 • 3.7

УВАГА! КАБЕЛЬ РІЖИТЬСЯ І ВІДВАНТАЖУЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30%-100% ВІД ВАРТІСТЬ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ ЗГІДНО ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки:
Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
