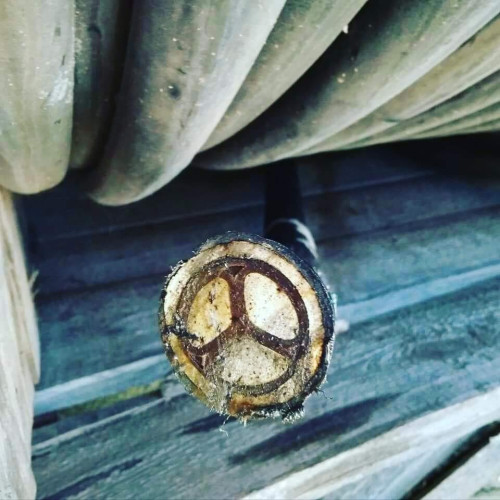

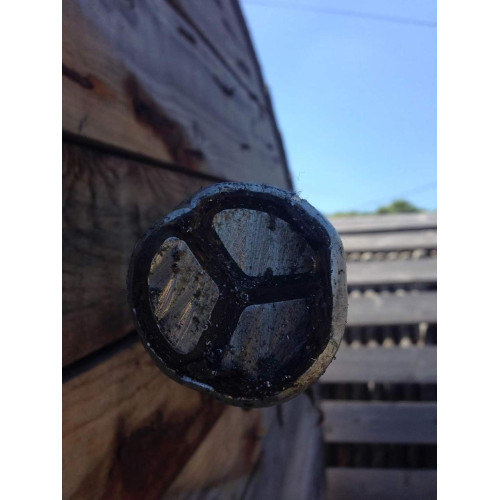

ААБл 10 кВ 3*35 Силовий кабель алюмінієвий броньований ААБл 10 кВ 3х35
ГОСТ 18410-73Кабели силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими лентамиКабели застосовуються для прокладки:• в землі (траншеях) з середньою корозійною активністю без блукаючих струмів• при наявності небезпеки механічних пошкоджень і відсутності розтягуючих зусиль в експлуатації


ААБл 3x35(ож)-10
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками

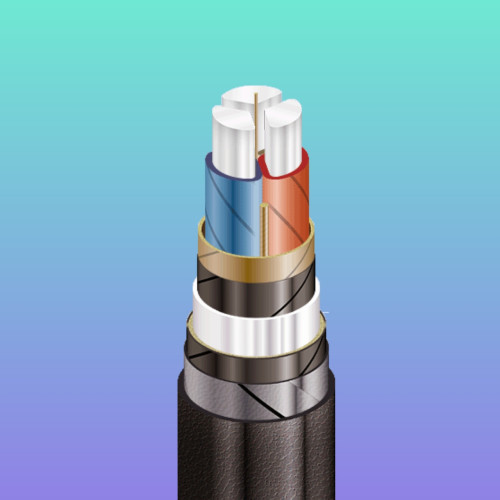

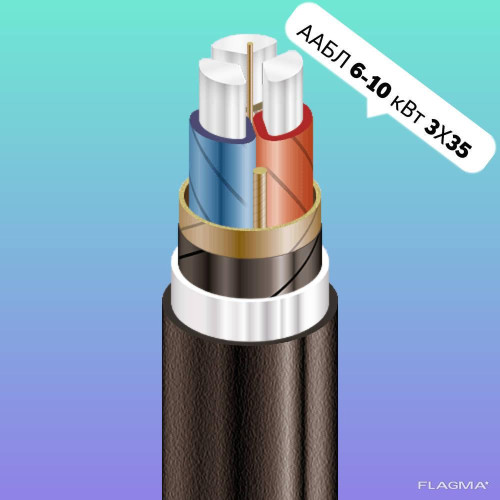

КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Паперова просочена ізоляція
3 Джгут з кабельного паперу
4 Поясна ізоляція
5 Екран з електропровідного паперу
6 Алюмінієва оболонка
7 Подушка під броню з шаром пластмасових стрічок
8 Броня з двох сталевих стрічок
9 Зовнішній покрив


ААБл 3x35(ож)-10
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Число і номінальний переріз струмопровідних жил мм 2 3 x 35
Товщина ізоляції між жилами 5.5 мм
Товщина ізоляції жила-оболонка 4 мм
Товщина оболонки мм 1.35
Тривало допустимі струмові навантаження *
• при прокладці в повітрі А 106
• при прокладці в грунті А 110
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 1000
Різниця рівнів по трасі прокладки, не більше 15 м
Зовнішній діаметр металевої оболонки (довідково) мм 28
Розрахунковий зовнішній діаметр кабелю (довідково) ** 40 мм
Маса кабелю (орієнтовно) кг/км 2180

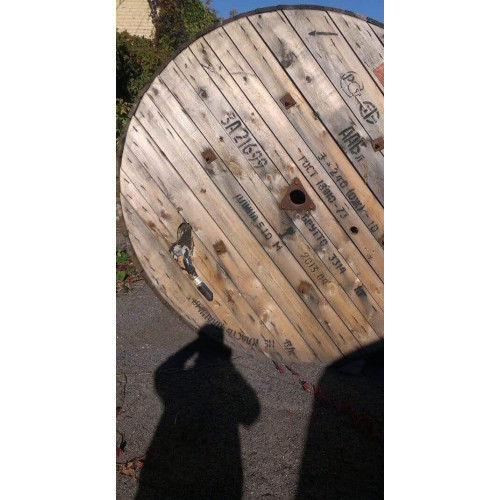

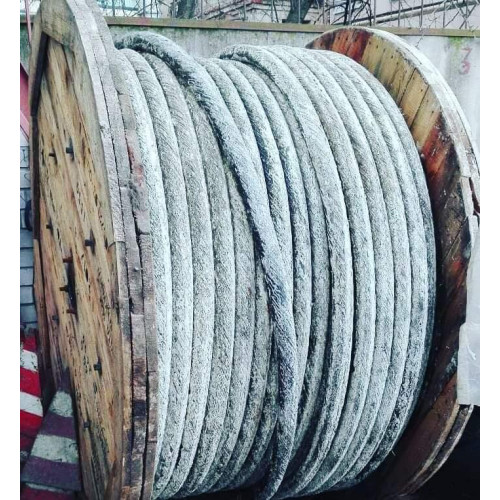

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 16а: 630 • 1.6
№ 18: 720 • 2.0

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки:
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
