ААбл 3х95 Кабель 10 кВ - повний опис та технічні характеристики

ААбл 3х95 Кабель 10 кВ

Виробник:	Україна ТБ
Модель:	1453873044
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

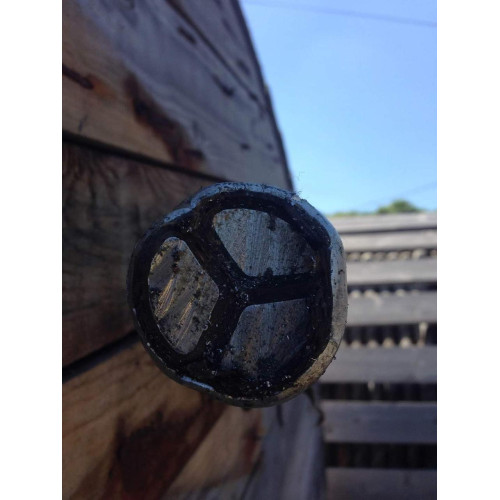

ААБл 3x95 (ож)-10 кВ Кабель ААБл 10 кВ 3*95 Силовий кабель ААБл 10 кВ три жили на дев'яносто п'ять квадрат

ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками

Кабелі застосовуються для прокладки:

• в землі (траншеях) з середньою корозійною активністю без блукаючих струмів

• при наявності небезпеки механічних пошкоджень і відсутності розтягуючих зусиль в експлуатації

ААБл 3x95(ож)-10 кВ ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією в алюмінієвій оболонці, броньований сталевими стрічками
КОНСТРУКЦІЯ:
1	Алюмінієва струмопровідна жила
2	Паперова просочена ізоляція
3	Джгут з кабельного паперу
4	Поясна ізоляція
5	Екран з електропровідного паперу
6	Алюмінієва оболонка
7	Подушка під броню з шаром пластмасових стрічок
8	Броня з двох сталевих стрічок

ААБл 3x95(ож)-10 кВ
ГОСТ 18410-73

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число і номінальний переріз струмопровідних жил

мм²

3 x 95

Товщина ізоляції між жилами

мм

5.5

Товщина ізоляції жила-оболонка

мм

Товщина оболонки

мм

1.5

Тривало допустимі струмові навантаження *

• при прокладці в повітрі

194

• при прокладці в грунті

192

Діапазон робочих температур

° З

-50 . . . +50

Мінімальний радіус вигину при прокладці

мм

1200

Різниця рівнів по трасі прокладки, не більше

Зовнішній діаметр металевої оболонки (довідково)

мм

Розрахунковий зовнішній діаметр кабелю (довідково) **

мм

Маса кабелю (орієнтовно)

кг/км

3220

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах

м, т

№ 18:

500 • 2.1

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Default
броня	Броня з двох сталевих стрічок
вага кабеля в одному метрі	3,22 кг
Електрична напруга	6000 - 10000 вольт
зовнішній діаметр кабелю з оболонкою	48 мм
кількість жил	3
поясная ізоляція	Кабельний папір — спеціальні довговолокнисті стрічки з сульфатної целюлози. Каніфольно-масляний склад (хімічний компаунд) — суміш очищеного нафтового масла, каніфолі та петролатуму, якою цей папір повністю просочений.
січення кабеля	95 мм2
січеня жили	95 мм2 квадратних
Т У У	ГОСТ 18410-73
тип кабелю	силовий кабель алюмінієвий броньований для прокладання в землі маслонаповнений 6 кВ - 10 кВ
Товщина ізоляції жила-болочка	4 мм
товщина оболонки	1,55 мм
Ізоляція	Паперова просочена ізоляція
діапазон температур	° С -50 . . . +50
Жила	алюміній
Застосування	для прокладання в землі 10 кВ
зовнішня оболонка	багатошаровий пиріг, де верхнім видимим матеріалом є склопряжа або кабельна пряжа, просочена бітумним складом, або крейдований розчин (щоб кабелі не злипалися між собою).
конструкція жили	моноліт сектор (трикутник)
Матеріал кабелю	Подушка під броню зі шаром пластмасових стрічок
Найменування	Силовий кабель ААБл 10 кВ три жили на дев'яносто п'ять квадратів
Область застосування	для прокладання: • в землі (раншах) із середньою корозійною активністю без блукальних струмів • за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
Покриття кабелю	паперовою просоченою ізоляцією, в алюмінієвій оболонці, броньовані сталевими стрічками
товщина фазної ізоляції	5,5 мм
Гарантійний термін	36
Зовнішній діаметр	48
Кількість жив	3
Конструкція кабелю	Жорстка
Мінімальна робоча температура	-50
Мінімальний радіус вигину (мм)	1200
Мінімальний радіус вигину під час прокладання	1200 мм
Максимальна робоча температура	50
Маса	3.2
Матеріал ізоляції	Просочена паперова ізоляція
Матеріал оболонки	Алюміній
Матеріал струмопровідної жили	Алюміній
Наявність ізоляції	Так
Номінальна робоча напруга	10000
Номінальне струмове навантаження, не більше	192
Перетин жили	95
Термін служби	25
Тип додаткового покриття	алюміній оболонка
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	192 A в грунті
Упаковка	барабан
Форма перерізу	Трикутна
