ААШв 3х50 - повний опис та технічні характеристики

ААШв 3х50

Виробник:	Україна ТБ
Модель:	1105491983
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

ААШв 10 кВ 3x50 Кабель ААШв 10 кВ 3*50 Силовий кабель ААшв10 кВ три жили на п'ятдесят квадрат
ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

Кабелі застосовуються для прокладання:

• в землі (раншах) з високою корозійною активністю без блюдних струмів

• в землі (раншах) із середньою корозійною активністю, зокрема з наявністю блюдних струмів

• в приміщеннях (тоннелях), каналах, кабельних півповерхових, шахтах, колекторах, виробничих та інших приміщеннях, зокрема у сирих, частково затоплюваних приміщеннях, за наявності середовища із середньою та високою корозійною активністю

• у пожежонебезпечних приміщеннях• на спеціальних кабельних естакадах

• мостами

• в шахтах, не небезпечних за газом і пилом, позаяк немає небезпеки механічних пошкоджень в експлуатації

Код пожежної безпеки відповідно до ДСТУ 4809:2007: ПБ100000000

Вироби цієї марки відповідають вимогам:

• стійкість до поширення полум'я під час одиночного прокладання

ААШв 3x50 (ож) — 10 ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, в алюмінієвій оболонці, із захисним шлангом із ПВХ пластикату

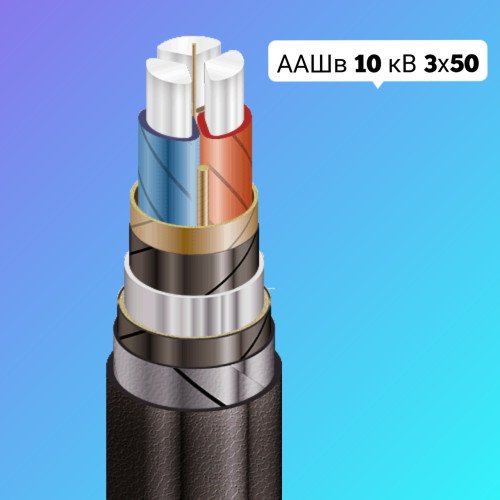

КОНСТРУКЦИЯ:
1	Алюмінієва струмопровідна жила
2	Паперова просочена ізоляція
3	Джгут із кабельного паперу
4	Поясна ізоляція
5	Екран з електропровідного паперу
6	Алюмінієва оболонка
7	Випресований захисний шланг із ПВХ пластикату

ААШв 3x50 (ож) — 10
ГОСТ 18410-73

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число та номінальний переріз струмопровідних жил

мм²

3 x 50

Товщина ізоляції між жилами

мм

5.5

Товщина ізоляції жила-болочка

мм

Товщина оболонки

мм

1.35

Тривало допустимі токові навантаження *

• під час прокладання в повітрі

132

• під час прокладання в ґрунті

134

Діапазон робочих температур

° С

-50 . . . +50

Мінімальний радіус вигину під час прокладання

мм

900

Різність рівнів по трасі прокладки, не більш ніж

Зовнішній діаметр металевої оболонки (праворуч)

мм

Розрахунковий зовнішній діаметр кабелю (праворуч) **

мм

Маса кабелю (орієнтовно)

кг/км

1750

Розрахована будівельна довжина кабелю та маса брутто під час постачання на барабанах

м, т

№ 16а:

780 • 1.6

Примітки: ЦЕНИ ПРИТУЙТЕ.

УВАГА! КОБЕЛЬ РЕЖУЄТЬСЯ І ВІДПОРУЄТЬСЯ ПЗУПЛАТТТЯ 30% -100% ВІД СТОІМОСТИ ЗАКАЗАННЯ АБО СИРОВИ 51. НАГЛЯДУ В ПОРЯДКІ ОЧЕРІДІ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Під час замовлення будівельну довжину виробу необхідно погоджувати з виробником* Тричі допустимі токові навантаження розраховані для таких умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С,дельний тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання в ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240

Default
вага кабеля в одному метрі	1,75 кг
екран	Екран з електропровідного паперу
Електрична напруга	6000 - 10000 вольт
зовнішній діаметр кабелю з оболонкою	36 мм
кількість жил	3
поясная ізоляція	Кабельний папір — спеціальні довговолокнисті стрічки з сульфатної целюлози. Каніфольно-масляний склад (хімічний компаунд) — суміш очищеного нафтового масла, каніфолі та петролатуму, якою цей папір повністю просочений.
січення кабеля	50 мм2
січеня жили	50 мм2 квадратних
Т У У	ГОСТ 18410-73
тип кабелю	силовий кабель алюмінієвий в пвх оболонці для прокладання в землі маслонаповнений 6 кВ - 10 кВ
Товщина ізоляції жила-болочка	4 мм
товщина оболонки	1,35 мм
Ізоляція	Паперова просочена ізоляція
діапазон температур	° С -50 . . . +50
Жила	алюміній
Застосування	для прокладання в землі 10 кВ
зовнішня оболонка	Випресований захисний шланг із ПВХ пластикату
конструкція жили	моноліт сектор (трикутник)
Матеріал кабелю	поянса ізоляція
Найменування	Силовий кабель алюмінієвий ААШВ 10 кВ три жили на 50 кв.
Область застосування	для прокладання: • у землі (траншеях) з високою корозійною активністю без блукаючих струмів • у землі (траншеях) із середньою корозійною активністю, в т.ч. з наявністю блукаючих струмів • у приміщеннях (тунелях), каналах, кабельних напівповерхах, шахтах, колекторах, виробничих та інших приміщеннях, у т.ч. у сирих, частково затоплюваних приміщеннях, за наявності середовища із середньою та високою корозійною активністю • у пожежонебезпечних приміщеннях • на спеціальних кабельних естакадах • мостами • у шахтах, не небезпечних по газу та пилу; • за відсутності небезпеки механічних пошкоджень в експлуатації
Покриття кабелю	джгут із кабельного паперу
товщина фазної ізоляції	5,5 мм
Гарантійний термін	36
Конструкція кабелю	Жорстка
Мінімальний радіус вигину під час прокладання	900 мм
Матеріал струмопровідної жили	алюміній
Термін служби	25
Тип додаткового покриття	алюмінієвая оболонка
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	134 A в грунті
Упаковка	барабан
